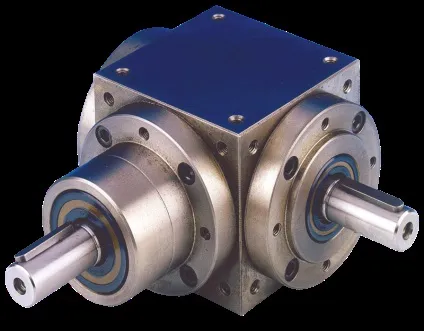

Кутовий редуктор, застосування для мотоблоків і іншої сільгосптехніки, ремонт та виготовлення

Редуктори встановлюються на різні механізми. Це можуть бути великі судна і маленький катер, обладнуються механізми для сільгосптехніки і автомобілів. На недорогі агрегати встановлюють нероз'ємні регіону з поганим покриттям редуктори. Тому, продовжити життя незамінним помічникові, можна своїми руками з невеликими витратами.

Потужні пристрої і невеликі редуктори мають однаковий пристрій і принцип роботи.

Основні види, їх призначення

Редуктор - обладнання, що дозволяє використовувати двигун в конструкції різних агрегатів. На колесо автомобіля і гвинт катера передається обертання від мотора. При цьому проводиться збільшення зусилля, з пониженням обертання валу двигуна.

У домашньому господарстві найбільш часто використовують мотоблоки та культиватори. За конструктивними особливостями в них може встановлюватися:

• Шестеренчатий механізм. На провідні вали, запресованних конічні або циліндричні шестерні. Така конструкція дозволяє використовувати їх в прямій передачі обертання від двигуна. Може бути використана як кутовий редуктор для мотоблока, при цьому в конструкції використовується конічна передача.

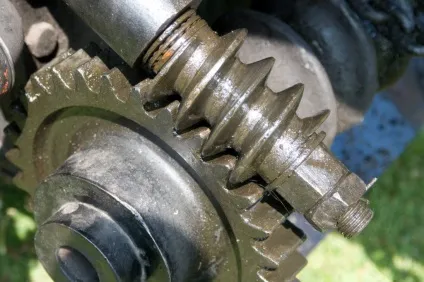

• Пристрій шестерний - черв'ячне. Найбільш часто встановлюється з вертикальним розташуванням колінчастого вала двигуна. Шестерня з певною кількістю зубів і черв'ячний гвинт, з певним кроком різьби - це схематичне опис типу пристрою. Головна особливість - це передача обертання валу двигуна під прямим кутом.

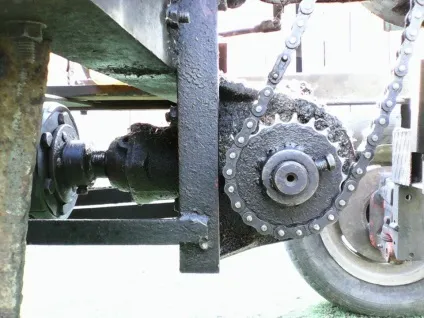

• Ланцюгове пристрій. Вали обладнані зубчастими зірочками. На них, одягнена спеціальна ланцюг, за допомогою якої передається крутний момент від мотора. Для хорошої роботи, ланцюг натягується, за допомогою валика - натяжителя.

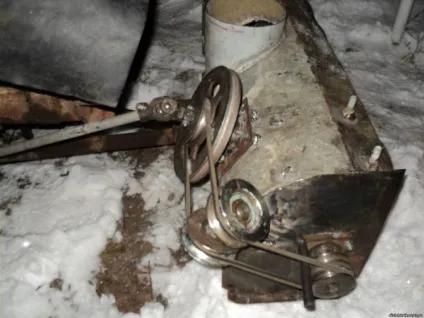

• Ремінне пристрій. Обертання передається за допомогою ременів. На вали, напресовують шківи з пазами для ременів, натяжних гвинтом виробляють натяжку ременя.

Найбільш часто, в оснащенні кутового редуктора мотора катера, мотоблоків і інших механізмів застосовується ланцюгова, шестерна або шестерний - черв'ячна. Раніше основною був ремінна система, через обриви, зісковзування ременя з шківів, робота її визнають не надійною.

Щоб виготовити саморобний кутовий редуктор потрібно знати його принцип дії, способи виготовлення їх в домашніх умовах.

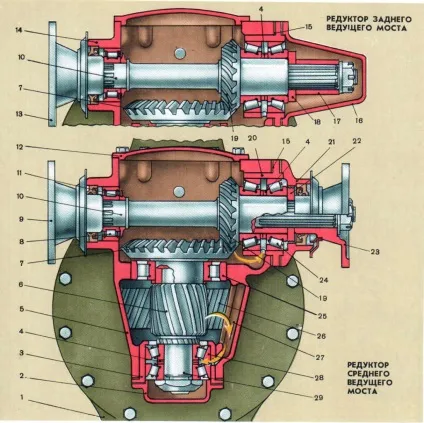

Пристрій кутового редуктора

Важливими вузлами пристрою є:

• корпус пристрою;
• вал двигуна і передавальна вісь редуктора;
• підшипник;
• зубчасті шестерні і черв'яки;
• сальник і їх кришки;
• запобіжна муфта.

Кожен вузол пристрою важливий для роботи пристрою, тому слід розібрати їх докладніше.

корпус редуктора

Це основна деталь і від правильного виготовлення її, залежить співвісність встановлюються в нього валів і осей, зазорів між шестернями. При промисловому виготовленні корпус відливається з металу. Самостійно, без обладнання, зробити такий корпус неможливо, тому при самостійному виготовленні, є 2 варіанти:

• підібрати готовий корпус від іншого обладнання;
• виготовити сталевий саморобний корпус за допомогою зварювання і гнуття металу.

При другому способі, слід враховувати деформацію конструкції при нагріванні. Залишати невеликі допуски в місцях закріплення підшипника з валом або віссю, а також в місці установки сальника. Не слід приварювати підшипник до корпусу - це позначиться на його роботі і проблемами при заміні. Для полегшення, можна підібрати трубу, відповідного діаметру, приварити її на корпус і запресувати ковзаючі опори.

Щоб легше проводити ремонт і його обслуговування, корпус повинен закриватися захисною кришкою. Зверху, робиться отвір з пробкою для затоки нового масла для трансмісій, внизу маємо заглушку на сливі відпрацювання.

Вал і вісь пристрою

Вали і шестерні кріплять шпонкой, на шліцах, вони обертаються разом. При оснащенні додаткової шестерень, що знижує або підвищує роботу редукторів необхідно встановлювати вісь, на якій вона обертається. Для запобігання зсуву, робиться наголос. Вали, можна підібрати готові, в разі їх виготовлення, сталь слід використовувати марок Ст -10 до Ст-45. Марка Ст-45 найбільш підходить для цих деталей через своїх якостей.

Ковзаючі опори редуктора

Підшипник, полегшує обертання валів, прибираючи своєю роботою силу тертя. Слід пам'ятати про правильному підборі цієї деталі і правильній установці. Змінна опора повинна сідати в посадочне місце міцно і зусиллям, для запобігання прокручування. Краще застосовувати закриті деталі. Перед установкою краще зняти кришку і набити нової мастила на кульки і внутрішню опору. При використанні косозубих шестерень або черв'ячної передачі, кращим варіантом буде установка роликових або радіально - наполегливих кулькових підшипників.

За допомогою зубчастого зчеплення двох шестерень, відбувається передача обертання від валу двигуна до редуктора. Шестерінки нарізають на спеціальних зуборезательних верстатах, тому слід зробити розрахунок і купити. Від цього вибору залежить остаточне розміщення вузлів, якість роботи устаткування. Кількість зубів і діаметр шестерні - два основні чинники при розробці обладнання.

При монтажі необхідно витримувати відстань між шестернями, оберігаючи їх від поломки. Також слід забезпечити мастило поверхонь і зубів трансмісійної мастилом. Її заливають до рівня верху шестерні, всі інші деталі змащуються розбризкуванням масла при обертанні шестерень.

Сальник і його кришка

Сальник оберігає витрата масла. Монтуються ущільнення на місцях виходу валів і підшипників з корпусу редуктора. Сальник - це гумове кільце, або прокладка, яка одягається на вал і закривається кришкою для запобігання протікання масла. Як правило, закріплюється за допомогою гвинтів до корпусу.

запобіжна муфта

Вона встановлюється для запобігання руйнування редуктора при аварійних заклинювання. Може виготовлятися у вигляді фрикційних або штифта.

Виконати роботу по самостійній збірці і добірці потрібних деталей, можна ознайомившись з інструкціями і рекомендаціями в Інтернеті.

На закінчення необхідно нагадати про важливість проведення регламентних робіт з обслуговування будь-якого редуктора. Своєчасне змащування, контроль за станом корпусу, і рівня масла в редукторі дозволить підвищити надійність і термін служби вашого обладнання.

Найбільш часто, його використовують для зниження швидкості обертання. Наприклад: катер не може розвивати швидкість, яку видає його двигун. Тому встановлюється кутовий редуктор, що знижує обороти гвинта.

Правильно підібраний і якісно виготовлений кутовий редуктор, оберігає вашу техніку від перевантажень при роботі. Обслуговування і вчасно виконуються ремонтні роботи дозволять техніці виконувати своє завдання без аварій і великих ремонтів.
