У сучасному приватному будівництві кроквяна система мансардного даху дає можливість збільшення житлового простору і створення додаткового напів-поверху. Така конструкція відрізняється різноманіттям варіантів конструкцій, їх надійністю і багатофункціональністю. Вона зручна для монтажу мансардних і слухових вікон і виходу на невеликий балкон на даху. Подібне конструктивне завершення будівництва дає можливість організації додаткової житлової площі замість звичайного горища. Мансардний рівень формується завдяки специфічній кроквяної системи та великим кутом нахилу.

Зміст:

Який тип мансардного приміщення вибрати?

Вперше обживати горища стали в Європі після Другої Світової війни, коли повноцінного житла на всіх не вистачало. Однак у наш час мансарда, як елітне житло під дахом, стало дуже модним. Будівництвом мансардних дахів зайнялися і в дачному секторі, і в заміських котеджах, і в уже ненових будинках, щоб додати корисної площі.

Сьогодні монтаж кроквяної системи мансардного даху став набагато простіше і доступніше, завдяки пропозиції новітніх розробок і доступності будматеріалів. Якісні утеплювачі і нові способи герметизації мансардного даху перетворили звичайний горище в затишне приміщення. Ця дало можливість житлове приміщення під покрівлею холоду захистити від холоду і негативних погодних факторів. Та й кроквяна система мансардного даху дозволяє варіювати конфігурацію, величину і форму підпокрівельного простору. Варіанти побудови мансарди:

холодна річна - дачні;
утеплена - для повноцінного цілорічного проживання.

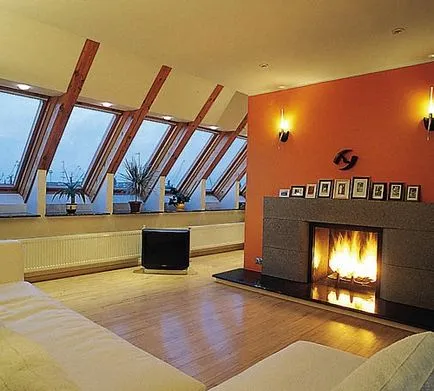

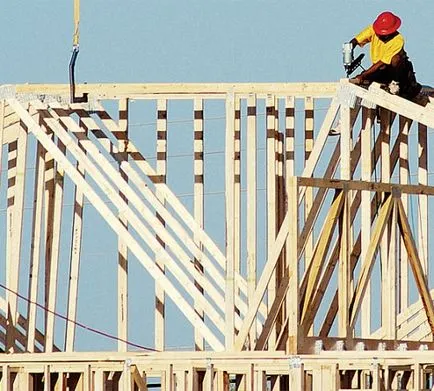

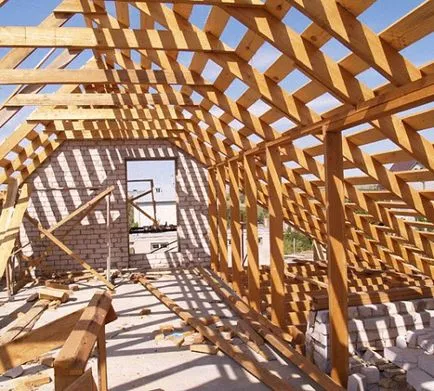

Кроквяна система мансардного даху - фото:

Бічні стіни мансарди всередині мають різну форму стін:

симетричні і несиметричні;
однорівневі і дворівневі;
вертикальні (з додатковим коморами з боків);
частково вертикальні (скіс під коник починається приблизно з середини стіни);
похилі;
скошені трикутні (за формою скатів мансардного даху);
ламані (мансарди складної форми).

Від кута скоса залежить загальний обсяг горищного простору, яке забезпечує чотиригранна (вальмовая) або двосхилий покрівля. При грамотній облицюванні внутрішнього приміщення і продуманого дизайну кімната може бути естетичною та повноцінної для житла, навіть з сильно нахиленими стінами.

Коли підпокрівельний простір має бути оформлено під житло, важливо:

підвести всі комунікації;
визначити планування і функціональність 1 або більше відсіків;
забезпечити вентиляцію, тепло- і гідроізоляцію;
подбати про додаткове утеплення на зимовий час;
підвести всі зручності, якщо це ізольоване приміщення для однієї людини.

Рада архітектора: Житлове приміщення всередині мансарди планується зручним для переміщення і комфортним для життєзабезпечення. Тому розміри кімнати повинні бути не менше 3 м в ширину, а над головою має бути достатньо місця, щоб вільно переміщатися піднятими руками.

Дуже важливий попередній розрахунок кроквяної системи мансардного даху. Всі моменти повинні бути продумані заздалегідь, входячи в попередній проект мансарди. Іноді потрібно замінити дах, і рішення добудувати мансарду приходить в процесі вибору конфігурації даху.

Увага: Споруда конструкції мансардних дахів кроквяної системи повинна проводитися з урахуванням того, що вона створить додаткове навантаження на фундамент і стіни, що шкідливо для не нового будинку. І хоча це не зруйнує основна споруда, але може дати додаткову усадку.

Від ідеї облаштування додаткового житлового поверху не пізно відмовитися, якщо будова старе, а грунт не підходить для багатоповерхової забудови. Грамотно провести розрахунок сумарного навантаження можуть тільки фахівці будівельної організації або архітектор, він же підкаже і оптимальну конфігурацію (геометрію) мансардного приміщення, щоб не зіпсувати зовнішній вигляд будинку. Кут нахилу у нового будови визначається ще на етапі проектування. Він залежить від таких факторів:

кліматичних умов даного регіону;
покрівельних матеріалів;
функціональності внутрішніх приміщень.

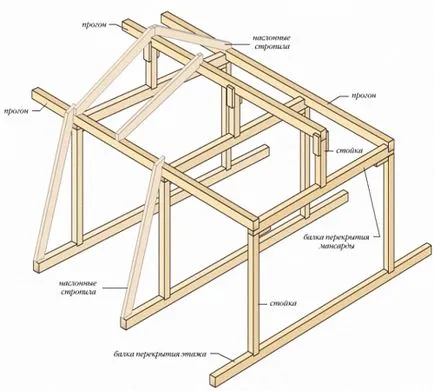

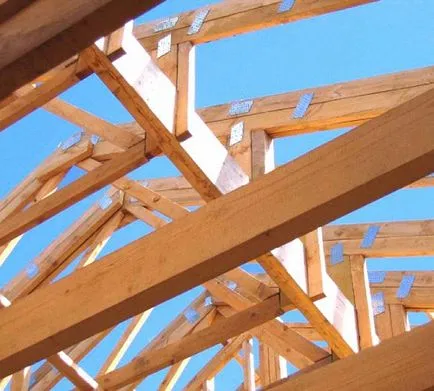

Кроквяна система мансардного даху - креслення

Мансардне приміщення неможливо планувати без спеціальних вікон. Їх місце розташування важливо продумати ще на етапі проектування, тобто до монтажу кроквяної системи. Від грамотної закладки віконних прорізів, що впливають на крок між опорами, в кінцевому підсумку, буде залежати не тільки вигляд будинку, але і надійність всієї конструкції. Необхідно продумати і спосіб кріплення рами мансардних вікон, а їх висота продиктована зручністю обслуговування всередині приміщення мансарди.

З чого почати зведення кроквяної системи мансарди:

Кроквяний каркас - це основа або скелет мансарди. І якщо вас цікавить, як зробити кроквяну систему мансардного даху, варто почати з вивчення вже існуючого досвіду, щоб нічого не вигадувати і не допускати ніяких прикрих промахів. Якщо кроквяна «шапка» встановлена і змонтована правильно, то обшити її зовні і зсередини вже не складе труднощів.

Кроквяна система мансардного даху своїми руками збирається по порядку:

мауерлат;
підставу з балок;
стійки каркаса;
прогони;
висячі крокви верхніх схилів.

Порада: При зведенні мансарди вся деревина повинна сухий і витриманою, обробленої спеціальним антисептиком або протигрибковим аерозолем. Колоди і сухий брус повинен бути з вологістю близько 18-20%, не більше.

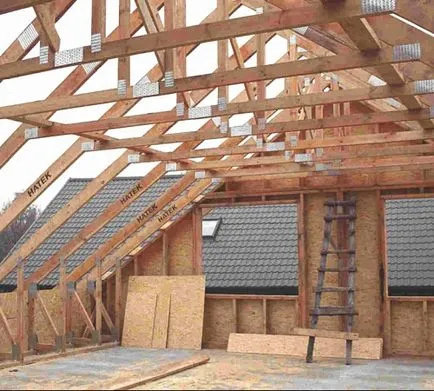

Розглянемо наступний етап робіт - схема кроквяної системи мансардного даху. Основа конструкції:

основні стійки,
балка перекриття,
бічне крокви,
Кроковоє крокви,
верхня обв'язка,
скоби для кріплення.

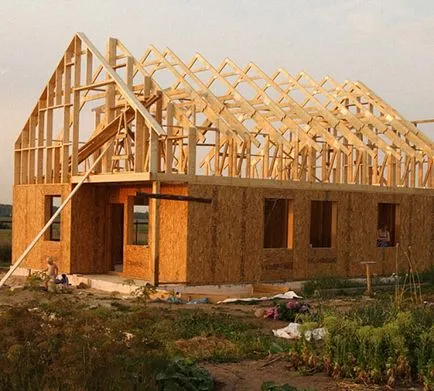

Як зробити мансардний дах для невеликої дачі?

Всі роботи зі зведення кроквяної системи двосхилим мансардного даху можна зробити з невеликою бригадою підручних робітників.

При бажанні спорудити холодну річну мансарду над невеликою дачею не складно, важливо продумати, як можна буде добиратися в верхнє приміщення:

по зовнішнім прибудованим сходинках;
зсередини, по типу горищних сходів.

На підготовлений периметр дачного будинку підійдуть легкі дошки, брус і колоди невеликого діаметра. Однак цілісність і надійність полегшеної конструкції мансардного приміщення буде залежати від надійності вузлів з'єднання кроквяної системи з балками перекриття. Можна використовувати обв'язку, саморізи, цвяхи, болти і ін.

Стійки укладаються по порядку з опорою на балки підстави і перекриття, далі до них кріпляться кроквяні ноги першого рівня скатів. Основні вузли мансардного кроквяної системи скріплюють або будівельними скобами, або обв'язкою із загартованої дроту. Іноді потрібно додатково з'єднання з посиленням скобами або дротом.

Верхня балка мансардного перекриття кріпиться до цих опор - це гребенева стійка, яка «збирає» крокви під верхній скат. Далі закріплюються кроквяні ноги для верхнього рівня скатів, після чого зв'язуються стропильних ніг з основними балками перекриття.

Коли основа готова, обвязками і латами, для додаткової надійності, скріплюються всі опори, щоб кроквяна система була міцною і зручною під укладання утеплювача, гідроізоляції і покрівельного матеріалу. Найпростішу конструкцію дачної мансарди застеляють гідроізоляцією і перекривають шифером. І не забудьте про систему відведення опадів.

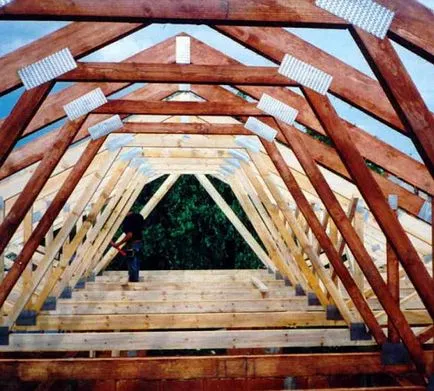

Мансарда з наслонних крокв робиться приблизно таким же способом, але верхи підсилюють товщим брусом - для достатньої міцності конструкції. Така система функціонально замінить опорну балку верхніх схилів. Вони стануть опорним каркасом даху мансардного типу і підставою для облицювання стін і стелі всередині приміщення - фото:

Нижній рівень має варіанти кріплення опори по верхніх точках крокв - на бічній прогін стійок, на фронтони, або тільки на стійки, тобто без монтажу бічних прогонів. А нижні точки крокв обох нижніх скатів повинні спиратися на балки перекриттів, і бажано без врізки.

Під покрівлю з важких штучних матеріалів буде потрібно скоротити інтервал між кроквами, а також додають обрешітку їх поперечних балки. Ця схеми нерідко застосовуються для зведення мансардних дахів складної конфігурації.

Корисні поради

Кроквяну мансарду важливо будувати, знаючи деякі конструктивні особливості. Тому фахівці рекомендують засвоїти кілька уроків - як правильно зробити кроквяну систему мансардного даху. Починаємо з мауерлата.

1. Мауерлат - то снованіе по периметру будинку, на яке кріпиться вся кроквяна система. Тому від надійності кріплення нижніх балок до цього периметру будуть залежати, в прямому сенсі, «не зірве чи дах» через несприятливі погодно-кліматичних явищ. Якісний мауерлат не дасть покрівлі мансарди відірватися при смерчі або перекинутися під час потужних ураганних вітрів. Надійне кріплення кроквяної конструкції до периметру будівлі рівномірно розподіляє навантаження покрівлі на стіни і фундамент будинку.

2. Дошки і брус краще вибирати міцні, що не сукуваті, товщиною від 40мм. Під мауерлат краще використовувати суху оброблену деревину, оптимально - брус перерізом 150х100мм. Після підготовки периметра стін під укладання крокв брус або дошку обов'язково укладають горизонтально, вивіряючи рівнем по всьому периметру стін.

4. Балку біля основи кріпимо до стін болтами або скобами, додатково кріплення можна посилити обв'язкою з дроту. Шпильки для мауерлата монтуються в стіну ще під час кладки. Протигрибковим засобом обробляють балку мауерлата, щоб вона не була схильна до руйнування.

5. Коли все готово для монтажу крокв, важливо зробити розмітку підстави, куди вони будуть кріпитися. Готові кроквяні ноги можна замовити в майстерні і потім самостійно зібрати, ніж витрачати багато часу на їх виготовлення. Для зручності з можна розкласти з тих сторін дому, де вони будуть укладатися по периметру мансарди.

7. Фахівці рекомендують дотримуватися рівний інтервал (крок) між кроквами - близько 80-120 см. Найпростіше між крайніми кроквами натягнути шпагат, щоб використовувати його в якості розмітки і рівня інших кроквяних балок. Стійки роблять не тільки в одній горизонтальній площині, а й виставлені точно по вертикалі - перевіряйте схил.

8. Вертикальні стійки - це хороша основа для майбутніх стін житлового приміщення мансарди, тому вони повинні бути ідеально рівними. Всередині буде обшивка з дерев'яних або фанерних щитів, гіпсокартону, ДВП або ДСП. Не забудьте між ними укласти відповідний утеплювач, який призначений для покрівлі та мансарди.

9. Щоб стійки закріпити на стоки верхній бруса, використовують металеві скоби або цвяхи. Із завершенням цього етапу робіт завершується монтаж підкроквяний рами. На останні етапі попарно з'єднуються крокви, що прикріплюються до конькової балці.

10. Не забувайте залишати просвіти для мансардних вікон або дверного отвору для сходів. Монтаж мансардних вікон проводиться після того, як облаштовані стіни внутрішнього облицювання.

11. Можна обійтися і без коньковой балки, але вона необхідна при великій довжині мансардного даху - більш 7м. Але вона збільшує загальну масу кроквяної системи. Верхи крокв досить скріпити стяжками. Завершальний етап - лати під тепло- і гідроізоляцію і покрівельні матеріали. Коли дах практично готова, переходять до монтажу мансардних вікон і внутрішній обробці приміщення.

Конструктивно складна мансарда під естетичними покрівельними матеріалами виглядає набагато цікавіше, ніж звичайна вальмовая дах, але зробити її можуть тільки фахівці. Коли прийнято рішення змінити стару дах на більш сучасну покрівлю, скористайтеся можливістю спорудити мансарду. Хоча більш складний пристрій кроквяної системи мансардного даху трохи обтяжливо за обсягами робіт, зате додаткове житловий простір і унікальний вигляд будинку будуть радувати ваших дітей і онуків багато років.
