Побудова дахів в archicad 15 видеоурок
Трохи теорії з приводу складних дахів. Виникли вони, зрозуміло, на прохання стражденних, які втомилися редагувати багатоскатні даху по одній. Тепер ми маємо справу з одним об'єктом, який не розпадається на частини, коли його починають тягати мишкою в різні боки. При цьому завжди залишається можливість розбити конструкцію на окремі елементи і працювати з ними індивідуально. Прикро, правда, що назад зібрати вже не вийде.

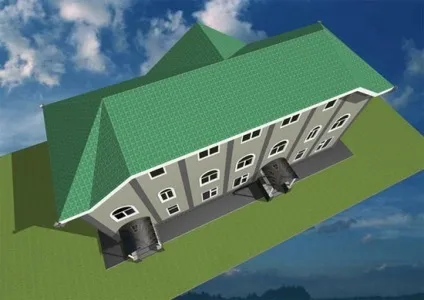

Форма покрівлі як і раніше визначається базовою лінією даху і кутом нахилу скатів, причому кут можна налаштовувати індивідуально для кожного ската. Контури покрівлі і саму базову лінію можна редагувати, домагаючись найхимерніших форм. Незручно, що базова лінія може перебувати тільки в одній площині, переміщення точок на ній по вертикалі неможливо. Через це, для побудови даху в нашому прикладі довелося робити контур «уявної» покрівлі.
Перше враження від роботи з новими дахами залишилося в цілому позитивне, хоча вона і змінює свої обриси часом досить химерним чином, іноді це просто заводить в глухий кут. Але, думаю, що в наступних версіях інструмент допрацюють. З побажань розробникам хотілося б ще додати прохання про можливість редагування дахів по вершинах, подібно до того, як це відбувається з 3D сіткою або в полігональних об'єктах 3ds Max.
Оновлення!
У свіжих версіях АРХІКАД редагування дахів трохи змінилося, дивіться новий варіант цього уроку для ArchiCAD 19.
Читайте статті та уроки на ту ж тему:
Доброго дня. Деякі деталі з побудови даху виявилися дуже корисними. Дякуємо. Актуальна тема з побудови розгорток скатів многоскатной даху. Точніше, важливі не самі по собі розгортки у вигляді зображення проекцій, а отримання креслень з лінійними розмірами ребер скатів. Це потрібно, наприклад, для розкладки металочерепиці. При створенні 3D документа можна проставити практично всі розміри, крім розмірів діагональних ребер. Розмір формується тільки в горизонтальній або вертикальній площинах (не паралельно ребру). В АС-15 можна підігнати параметри 3D-проекції, зробити копію і вставити на план поверху і потім образмеріть (ну дуже занадто багато роботи), в 16-му цього зробити не можна. Якщо є практичне рішення, буду вдячний.
Написав невеликий урок по вашій темі: Як проставити реальні розміри скатів даху в ArchiCAD. Будь-який розмір ви можете вирівняти щодо ребра ската спеціальним інструментом, який з'являється є в локальній панелі, якщо клацнути покажчиком по розмірної лінії. Як вирівняти відразу при простановке розміру, на жаль, не знайшов.
Когстантін, добрий день. Велике спасибі, ідея працює. Розміри виходять реальнимі.Іспользуя цей інструмент можна побудувати і розгортки скатів многоскатной покрівлі-розбити на односхилі, кожен скат зберегти в 3D-документі і проставити розміри по Вашій технології.
Для простих скатів є, до речі, ще один метод.Скат з 3D зображення можна зберегти як об'єкт GDL в бібліотеку. Зберігається проекція ската на горизонтальну площину. Потім в параметрах об'єкта відкоригувати вертикальний розмір (висоту ската) і отримуємо реальне зображення розгортки ската. В один документ можна вставити кілька таких об'єктів-розгорток. На жаль, зі скатами шатрової покрівлі (трикутної форми) відразу так не вийшло.
Анатолій, спасибі за хороші ідеї, завдяки вам написав ще один урок по розгортки дахів. У ньому пропоную вирівнювати проекцію в аксонометрии, створювати 3D документ, копіювати на план і ставити розміри.
Щодо GDL, чесно кажучи не зрозумів, але враження таке, що спосіб надто складний.
Костянтин, добрий день. Ще раз велике спасибі за уроки по розгортки. Ключовий момент-вивровнять проекцію в 3D-зображенні (п. Меню-Від-доповнення до 3D навігації-мета перпендикулярно ...). Далі, як по маслу. З приводу Вашого останнього уроку-невелике зауваження. В АС-15 морфо немає і скати не можна перетворити. Але можна зробити наступне: після побудови складної покрівлі, що складається з двох, з трьох або іншої кількості дахів перед їх розбивкою на односхилі виділяємо всі дахи в одну вибірку, далі-правою кнопкою миші-п. меню «З'єднати-операції над об'ємними елементами-отримати елементи операторів-віднімання з виштовхуванням вниз-виконати». В результаті скати обрізаються по лініях з'єднань. Далі -все як в уроці. З GDL все просто-з 3D-проекції вибірку ската п. Меню «Файл-бібліотеки і об'єкти-зберегти вибірку як ..- об'єкт». Зберігається бібліотечний елемент з розширенням * .gsm *. Але Ваша ідея більш красива і проста в реалізації.
Анатолій, спасибі за пораду. Дійсно, після вирахування з виштовхуванням, скати після розбивки виходять з правильними контурами. Не забути дописати в урок.
Микола, я не помітив якихось змін дахів в 18 версії. Не всі ковзани можна поміняти так запросто, якісь форми з'являються як поєднання ухилу і положення базової лінії даху. Подивіться ще такий урок про складні даху. може що помітите.
Подивіться доповнення до уроку для 19 версії «Побудова дахів в ArchiCAD 19». здається це ваш випадок.
Порада: щоб зручніше було працювати, зробіть прозорою або вимкніть сітку в меню Вид - Сітка і площині редагування - Сітка і фон.
Начебто дах на вашому фото майже така ж як в уроці. Дивно, що не вийшло. Пізніше спробую побудувати, подивлюся, що не так.
