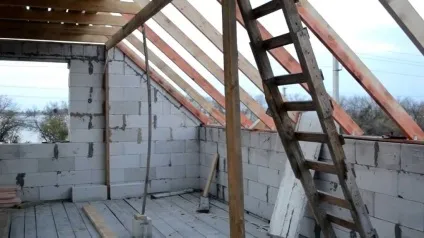

Кріплення мауерлата до газобетону без армопоясу дротом на односхилим даху, фото

Покрівля є однією з важливих і відповідальних частин будинку. А від міцності зв'язку покрівельної системи і стін багато в чому залежить здатність будинку протистояти впливу природних стихій: снігових і вітрових навантажень.

Мауерлат - визначення

Мауерлат - елемент конструкції будівлі, що зв'язує воєдино всі елементи кроквяної системи покрівлі між собою і зі стінами будівлі. Основні функції мауерлата:

утримує дах від зсуву по відношенню до стіни;
рівномірно розподіляє і передає на стіни навантаження, зосереджену в точках обпирання крокв.

Мауерлат укладається і закріплюється уздовж всього периметра верхній частині зовнішньої стіни будівлі з невеликим відступом від зовнішнього краю. Кожен елемент мауерлата міцно з'єднується з двома сусідніми.

Спільно зі кроквяної системою створює надійну, стійку просторову конструкцію покрівельної системи. Забезпечує міцне з'єднання покрівельної системи зі стінами будівлі, рівномірно розподіляє навантаження від покрівлі по всьому периметру стіни.

Підбір матеріалу і розрахунок параметрів

Для виготовлення мауерлата застосовується брус перерізом:

Зустрічається застосування дошки перетином 50х150 мм. Однак, для стіни з газобетону без армуючого поясу такий варіант бажано уникати. Дошка, встановлена навзнаки, не володіє достатньою жорсткістю, щоб сприйняти і розподілити точкові вертикальні навантаження від крокв на стіну.

Для створення цілісної конструкції, здатної витримати передану кроквами навантаження, краю брусів послідовно з'єднують за допомогою прямого замку. Бруси мауерлата зміцнюють ближче до внутрішньої частини стіни з таким розрахунком, щоб відстань до зовнішнього краю залишалося не менше 50 мм.

Верх мауерлата повинен розташовуватися на відстані від 300 до 500 мм від верху стельового перекриття. Такий зазор забезпечує достатні умови для вентиляції дахового простору і не ускладнює доступ для періодичного огляду та ремонту мауерлата і нижній частині крокв.

Міцність і надійність з'єднання даху і стін багато в чому залежить від правильності вибору конструкції, способу кріплення до стін і точності розрахунку розмірів мауерлата.

Розглянемо основні фактори, що впливають на вибір перетину мауерлата:

форма і площа покривається дахом будівлі;
тип конструкції покрівлі (крокви висячі або наслонние, величина кроку і кут нахилу крокв);
матеріал і вага кроквяної системи і покрівельного покриття;
наявність або відсутність мансардного поверху в будинку;
розрахункова снігове і вітрове навантаження даху, яка визначається кліматичними умовами регіону.

При виборі конструкції і перетину мауерлата слід врахувати, що стіна з газобетону слабо протистоїть горизонтальних навантажень (розпору). Наявність або відсутність розпірних зусиль на нижніх кінцях кроквяних ніг визначається конструкцією кроквяної системи.

До безрозпірного можна віднести конструкції:

висячі крокви з використанням затяжок;
наслонние крокви з верхнім вільно обертається закріпленням, і нижнім вільно обертаються або рухомим в напрямку осі балки закріпленням.

Кроквяні системи, що створюють в стінах горизонтальні навантаження (розпір):

висячі крокви без затягувань;
наслонние крокви з жорстким закріпленням опор.

Горизонтальні зусилля, що передаються на стіну розпірні конструкціями стропильних систем, повинні сприйматися армирующим поясом. Спроби компенсувати ці зусилля тільки за рахунок збільшення перерізу бруса мауерлата є будівельної помилкою і призводять до негативних результатів.

Обсяг і маса бруса для виготовлення мауерлата розраховується за формулами:

(Обсяг мауерлата) = (Перетин бруса) х (Периметр будинку);
(Маса бруса) = (Обсяг мауерлата) х (Щільність деревини).

Різновиди кріплення мауерлата до газобетону

Газобетон, як стіновий матеріал, володіє цілою гамою позитивних властивостей:

легкий;
прекрасно обробляється;
володіє хорошими теплоізоляційними властивостями;
блоки мають чітку геометричну форму.

Але є і свої особливості. Газобетон - досить крихкий матеріал. Він добре справляється з помірними навантаженнями на стиск, але додаток сил на розтягнення або на зріз легко призводить до утворення тріщин.

Відповідно, вибираючи спосіб кріплення мауерлата до стіни, необхідно це враховувати.

Мауерлат на газобетон без армопоясу

У практиці будівництва іноді виникає необхідність зробити кріплення мауерлата до стіни з газобетону без облаштування армирующего пояса. Крихкість газобетону накладає ряд обмежень на вибір способу кріплення, але не виключають таку можливість.

Кріплення сталевим дротом

Найбільш простий варіант кріплення.

Набув поширення в зв'язку з низькою вартістю матеріалів.

за кілька рядів (не менше трьох) до завершення кладки поперек стіни закладаються відрізки м'якої сталевого дроту діаметром 6 мм;
мауерлат укладається після завершення кладки стіни і набору міцності клею;
скручуванням кінців дроту брус мауерлата міцно притискаються до стіни.

Довжина кінців дроту повинна бути достатня, щоб охопити верхні ряди стіни, брус мауерлата і виконати скручування.

Крок укладання повинен збігатися з кроком крокв.

Кріплення анкерними болтами

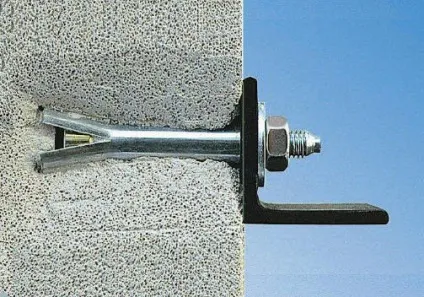

Анкерний болт (механічний анкер) складається:

з внутрішнього стрижня з різьбовій частиною;
зовнішньої распорной частини.

При накручування гайки на внутрішній стрижень розпірна частина деформується і фіксує анкерний болт в каналі отвори стіни.

Брус мауерлата викладається по всьому периметру стіни.
По всій довжині мауерлата свердлити отвори під анкерні болти. Відстань між сусідніми отворами не більше 1 метра. Необхідно прагнути, щоб місця розташування анкерів обов'язково припадали на кути будівлі і місця стиків брусів.
Через отвори в мауерлат за допомогою бура проводиться свердління кладки стіни на довжину анкера, але не менше 2 - 3 рядів.
В отвір вставляється анкерний болт довжиною не менше 500 мм і М12 або М14.
Надівається шайба. З зусиллям накручується гайка. Пластиковий або металевий дюбель, що входить в конструкцію анкера, розтискається, вдавлюється в стінки каналу і надійно фіксує анкерний болт в стіні.

Кріплення мауерлата за допомогою механічних анкерів набуло широкого поширення. Обмежується відносно високою вартістю кріпильних виробів.

хімічний анкер

Сучасні технології виготовлення механічних анкерів для кріплення в газобетоні досягли досконалості. Однак, основний недолік, закладений в принцип дії, зберігається. Анкер фіксується в газобетоні за рахунок створення розпирають зусиль. При збільшенні навантаження на анкер може відбуватися розколювання газобетонного блоку.

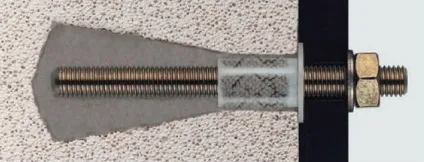

Цього недоліку позбавлений так званий хімічний анкер. Замість дюбеля використовується синтетичний клей. Він глибоко проникає в пори газобетону. Затвердевая, міцно фіксує металевий стрижень в матеріалі стіни.

сверлится отвір як для механічного анкерного болта, але трохи більшого діаметра;
за допомогою стиснутого повітря або спеціального йоржика з каналу отвори видаляється пил і крихти матеріалу;
канал отвори заповнюється клеїть складом;
в отвір вставляється різьбова шпилька М12 - М14 або відрізок арматури подібного діаметра;
при температурі навколишнього середовища 20 градусів Цельсія склад набирає міцність приблизно через 20 хвилин.

До позитивних якостей хімічного анкера можна віднести:

Міцність кріплення значно вище, ніж у анкера з механічною фіксацією.
Відсутність розпирають напружень в газобетоні. Допускається виконання кріплення на краю стіни.
Хімічна стійкість.
Можна кріпити до вологого матеріалу, виконувати роботи під час дощу.
Великий термін експлуатації (понад 50 років).

Недоліки хімічного анкера:

Клеїть не витримує високих температур.
Не можна проводити зварювальні роботи безпосередньо з металевим стрижнем анкера.

Облаштування армирующего пояса

І все-таки, якщо конструкція будинку дозволяє зробити армуючий пояс, рекомендується скористатися такою можливістю. Закріпити мауерлат до газобетонной стіні через армопояс значно простіше і надійніше. Крім полегшення кріплення мауерлата армопояс володіє і іншими позитивними якостями.

Армопояс, як обруч в діжці. стягує верхню частину стін будівлі і зберігає його геометрію при нерівномірному усадки фундаменту, сезонних рухах ґрунту.
Збільшує жорсткість і міцність всієї будівлі.
Рівномірно розподіляє точкові навантаження від крокв на стіни будівлі.
Є кращим (а у випадку з газобетонними стінами і єдиним) засобом протидії розпираючий навантажень на стіни при распорной конструкції кроквяної системи.
Зміною товщини армопоясу зручно проводити вирівнювання верхнього зрізу стін будівлі по горизонталі. Нівелюються похибки рівня, допущені при кладці.

Армопояс виконується у вигляді бетонної стрічки по всій протяжності несучих стін будівлі.

виготовлення опалубки

Зручно використовувати блоки U - подібної форми. З їх допомогою в верхньому ряду кладки формується безперервний жолоб, що виконує функції незнімної опалубки. При такому способі виготовлення не створюються містки холоду. Стіна не буде промерзати.
Верхній ряд із зовнішнього боку стіни виконується з блоків товщиною 100 мм. З внутрішньої сторони - цегляна кладка «на ребро». Більше трудомісткість в порівнянні з застосуванням U - образних блоків. Теплоізоляційні властивості дещо гірше. Вартість матеріалу нижче.
На всю ширину стіни з дощок або ОСБ плит формується знімна опалубка. Спосіб часто застосовується через низьку вартість матеріалів. Утворюються містки холоду. Необхідно вживати заходів для додаткового утеплення стіни в районі армопоясу.

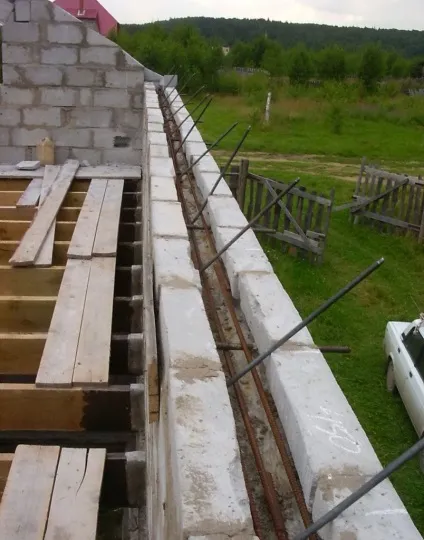

армування пояса

Чотирма - шістьма нитками арматури діаметром 10 - 12 мм виготовляється каркас у формі просторового короба. Поперечні зв'язку виконуються дротом діаметром 6 мм. З'єднання елементів каркаса між собою слід виконувати за допомогою скруток з м'якої сталевого дроту або пластикових стяжок.

Заливку армопоясу бетоном марки М200 бажано проводити за один раз, уникаючи великих перерв у роботі. Застосування вібратора для ущільнення бетону значно підвищує міцність і довговічність залізобетонної конструкції.

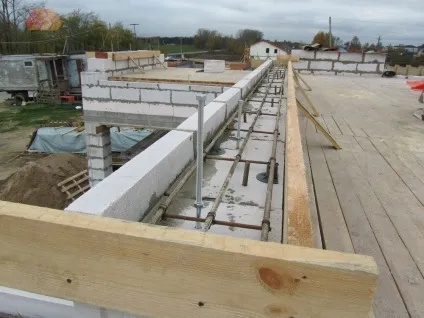

Кріплення металевими шпильками

Металеві шпильки з різьбленням по праву вважаються найбільш простим і зручним елементом кріплення мауерлата до армопоясу. Діаметр шпильки від 12 до 14 мм. Довжина достатня для того, щоб верхній край шпильки виступав над поверхнею мауерлата на 4 - 5 см. Нижній край шпильки згинається у вигляді літери «Г».

Допускається використання болтів. В цьому випадку до капелюшків приварюються металеві пластини у формі прямокутника.

шпильки з кроком не більше 1 метра поміщаються в опалубку армопоясу до виконання операції заливки бетоном;
прикріплюються до арматурного каркаса за допомогою в'язального дроту або пластикових стяжок;
контролюється точність установки по вертикалі і горизонталі;
після застигання бетону брус мауерлата надаватися отворами на виступаючі кінці шпильок, щільно притягається гайками до поверхні армопоясу.

Важливість гідроізоляції при монтажі

Незалежно від обраного способу кріплення, мауерлат і поверхню стіни повинні бути надійно розділені один від одного шаром гідроізоляції. Конденсат, що утворюється при перепаді температур на стику різних матеріалів, призводить до намокання і руйнування дерев'яного бруса мауерлата.

Існує великий вибір матеріалів для гідроізоляції. Зазвичай прокладають два шари руберойду або один шар гидроїзола. Чи не буде зайвою і обробка дерев'яного бруса антисептичним складом.

Будівництво будинку - довгий і складний шлях. Незалежно від того, будуєте ви будинок своїми руками або довірили роботи сторонніх фахівців, необхідно чітко уявляти, як правильно зробити КОЖЕН крок на цьому шляху. Тільки особистий контроль правильності обраних рішень і якості виконання робіт дозволить дому служити довго і приносити радість вам і вашим дітям.
