Заміна лампи в проекторах acer серій p1165

Н е впевнений, що цей пост буде цікавий широкій громадськості. Ну, якщо тільки з просвітницької точки зору. Щоб знати, наприклад, "що можна робити і так". З іншого боку, колись, серія проекторів Acer P1165 / P1265 / P5270 була популярна на ринку московських споживачів - у них на той момент було непогане співвідношення ціни до якості. Зараз, зрозуміло, вже інші моделі правлять світом, але користувачів тих моделей теж має залишитися чимало. Загалом, авось, кому стане в нагоді нижчевикладена історія ...

Коли я оживив проектор, то першим ділом зняв останні свідчення у годинах роботи попередньої лампи:

Ну, ось і настав "момент істини".

Деякий час назад я розмовляв у тому ключі, що коли гавкнеться лампа у цього проектора - куплю новий. Ну, походив по інтернету, подивився по магазинах ... Так щось і не зміг себе вмовити на покупку нового девайса. Головним чином не зміг сам собі пояснити, а чому, власне, мене принципово не влаштовує поточний? Ну, да - в ньому немає ось цих всіх 1080p, 3D та іншого фаршу ... Але, з іншого боку ... Бла-бла-бла ...

У підсумку, вирішив, що, раз такі сумніви, значить проживу ще один "проекторний рік" (робочий цикл лампи) з тим, що є. А там - повернуся знову до цього питання. Дивишся, коли лампа в черговий раз здохне, в голові сформується щось більш конкретне, ніж "треба че-то, какбе, новий для чогось, типу, круто і все таке".

Отже, довелося переключитися на думки про те, як оживити той проектор, що є.

Виявилося не все так гладко, як хотілося б. Так, ситуація заміни лампи в проекторі - штатна ситуація. Але, на жаль, представники цього виду техніки зараз розквітають і вимирають зі швидкістю метеликів-одноденок. Всього чотири роки пройшло з моменту покупки, а ламп вже не знайти! Я був натурально шоці. Не чекав такої підстави.

Кажу, в даному випадку, про покупку нової лампової касети для даної конкретної моделі проектора. Це такий досить складний за формою вузол жодного разу не універсальний. Далі, по ходу розповіді буде зрозуміло, що до чого.

На ебее продавалася пара поюзати касет - не варіант. На Алібабе знайшлася парочка нових, але за якусь космічну ціну. За будь-яким іншим онлайн-магазинам - тільки під замовлення. А "під замовлення" я і сам можу. Сходив в сервісний розділ офіційного асеровского сайту, затіяв листування з техпідтримкою і швидко з'ясувалося, що "під замовлення" з доставкою однієї касети в приватні руки простого смертного - влетить майже в 140-150 доларів ... І мене не відпускала думка, що повинен бути спосіб краще .

І альтернативний шлях знайшовся, в результаті. Більш предметне вивчення питання показало, що, по суті, міняти всю касету з лампою сенсу немає. По суті це складної форми пластмасовий корпус з кріпленням, призмою, лампою, проводкою і двоконтактний роз'ємом. З ладу вийшов всього один елемент конструкції - лампа. Відповідно, можна забити на пошуки касети і спробувати знайти тільки одну лампу, яка виглядала цілком типовий.

Встановивши тип лампи (EC.J5500.001), не склало ні найменшого праці знайти її на тому ж ебее. Вони там є в достатній кількості, абсолютно нові. Купівля нової лампи обійшлася мені в 97 доларів. Це сильно дешевше всієї касети "під замовлення" і вже всяко не можна порівняти з покупкою нового проектора.

Далі, покрокова інструкція для власників проекторів Acer серій P1165 / P1265 / P5270

1. Відкриваємо верхню кришку за якою ховається касета з лампою. Для цього, по боках корпусу треба знайти дві маленькі фітюльки і зрушити їх назад:

Так говориться в інструкції. Ха! Наївні! Думаєте буде все так просто? Хрін воно вам чого відкриється. Чого інструкція не говорить, так це те, що крім бічних фіксаторів, кришка спереду тримається додатково на двох пластмасових кліпсах. Тому вам треба проявити чудеса спритності, щоб одночасно зрушити з боків фіксатори, підчепити кришку викруткою і дуже-дуже акуратно віджати кліпси. Ось вони:

2. Кришка відкрита, тепер треба вийняти касету з лампою. Не потрібно відкручувати там все, що має шліц! Досить викрутити всього два гвинти:

Потім просто тягнете касету на себе за спеціальну скобочку:

3. Поки треба відкласти в сторону касету і зайнятися прибиранням. Крім того, що за час експлуатації навколо касети збирається добряче пилу, так ще там буде розсипано дофіга скла від перегоріли лампи. Ви ж не думаєте, що проекторні лампи перегарают, як звичайні лампи? Вони видають некислий бабах, супроводжуваний викидом осколків скла в рандомном напрямку. І все це залишається всередині пристрою:

Ошметки лампи легко витрусити просто перевернувши проектор. Застряглі в лопатях вентилятора оскільки виймаються пінцетом. Від пилу можна позбутися за допомогою пензлика:

За ідеєю, ось на цьому закінчується "призначена для користувача" інструкція по заміні лампи. Адже, будь ви нормальною людиною, ви б вже запаслися касетою з новою лампою і вам би залишалося її лише вставити на місце, закрутити два гвинтика і закрити кришку. Усе.

Але для нас, самураїв що не шукають "користувальницьких" шляхів, робота тільки починається! Тому:

4. Оглядаємо касету на предмет пошкоджень:

Швидше за все, єдиним пошкодженням там буде - лампа:

Але, про всяк випадок слід переконатися, що дроти не оплавлені, призма в передній частині не тріснула, пластмасовий корпус не пошкоджений. Тим не менш, не забуваємо, що цей вузол працює при досить екстремальній температурної навантаженні. І за 4000-5000 годин такої роботи, там багато що може чого пошкодитися.

У моєму випадку, огляд показав, що все ОК. Треба тільки лампу поміняти.

5. від'єднати дріт. Це просто клеми напяленная на контакти лампи. Там нічого не припаяно, що не прикручено і ніяк особливо не зафіксовано. Просто акуратно знімаємо клеми:

Заодно переконуємося, що вони не окислилися, що не поплавилися і т.п. Зрозуміло, що в разі пошкодження, клеми слід замінити на нові. Шматок дроту, паяльник - справа не хитра. У моєму випадку цього не знадобилося. Клеми опинилися ОК.

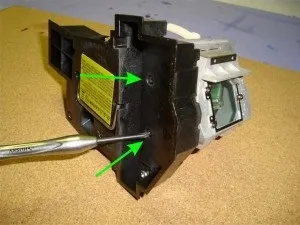

6. Отделяем вузол кріплення лампи від касети. Для цього треба викрутити ще два гвинти:

Пластмасовий корпус касети слід відкласти поки в сторону:

7. Розбираємо ламповий вузол. Він зібраний на чотирьох гвинтах по кутах конструкції:

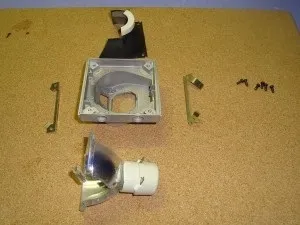

Будьте дуже обережні. Це тільки лампу можна вже більше не шкодувати. Але крім неї там є і інші детальки з якими слід бути ніжним:

8. Дуже важливий етап настає. Потрібно добути тонку гумову рукавичку. Тонкою вона повинна бути тому, що операції, які вам належить робити - досить тонкі. І в товстих гумових рукавичках (як для прибирання приміщень, наприклад) буде незручно. Спробуйте знайти хірургічні рукавички, наприклад. Або, ось, наприклад, мені дружина виділила тонку рукавичку з комплекту з фарбою для волосся - теж зійде:

Одягайте її на руку (або на обидві, якщо пощастило знайти дві рукавички).

9. Тільки виконавши інструкції попереднього кроку, насмілюються розкрити коробку з новою лампою:

Дістаючи лампу, боронь вас небеса вистачати її своїми сальними брудними руками! Найменший відбиток пальців (навіть дуже сухі і чисті руки залишають відбитки) не тільки знизить відображають функції рефлектора, але і тупо скоротять термін служби лампи. Для цього ми і надягали рукавички.

До речі, це не тільки для проекторних ламп справедливо. З тієї ж причини, автоелектрик (якщо він нормальний) вчинить так само, якщо буде встановлювати у фари вашої машини тріждидолбанний ксенон ... Адже всім же доводиться цілодобово їздити в непроглядній пітьмі полярної ночі, я розумію. Хіба можна в місті їздити при світлі звичайних фар. Але це, втім, не суть. Суть в тому, що ксенонові лампочки теж не слід хапати голіруч за скло. Це гріх! БОГ покарає!

І, навіть в рукавичках, намагайтеся тримати лампу виключно за цоколь:

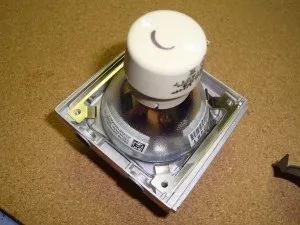

10. Встановіть лампу так, щоб кріпильні отвори вузла (відмічені червоним) були з боку, протилежного контактам лампи (відзначені зеленим):

11. Встановіть притискні пластини:

12. Встановіть захисний кожух і поверніть на місце чотири фіксують весь цей бутерброд гвинта:

Якщо ви сумніваєтеся щодо орієнтації кожуха - проявіть просторову уяву. Адже це не просто кожух. Він ще й повітропровід. У ніші корпусу, куди ви увіткнете касету, є вентилятор. Він жене повітря на лампу, охолоджуючи її. Щоб охолодження відбувалося не тільки з того боку, з якою дует вентилятор, а більш-менш рівномірно - потрібен цей повітропровід-кожух. І встановлений він повинен бути так, щоб повітря, що видувається вентилятором, проходив ось так:

Не поспішайте. Уважно зіставте всі фактори і все буде добре.

Ще раз нагадаю - не вистачає ЗА ЛАМПУ ГОЛИМИ РУКАМИ! Навіть за зовнішню сторону відбивача.

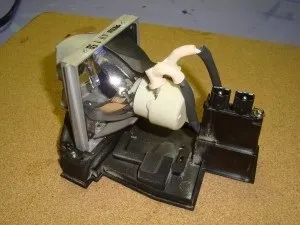

13. Встановлюйте на місце в касеті ламповий вузол і повертайте на місце два гвинта:

14. Завжди повертайте на місце клеми контактів:

Порядок не важливий - ток сюди йде змінний.

15. Встановлюйте касету на місце і фіксуйте її двома останніми гвинтами:

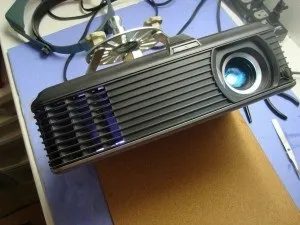

16. Можна влаштувати пробне включення. Все повинно працювати, як належить:

Переконайтеся, що ламповий вентилятор працює! У моєму випадку вийшло, що маленький шматочок скла потрапив між лопатою вентилятора і стінкою корпусу. Вентилятор заклинило. Я це не помітив під час чищення. Коли включив проектор для перевірки, не відчув подиху теплого повітря з вентиляції з боку лампи. Це здалося мені насторожує. І не дарма. Вийняв касету, перевірив вентилятор і тоді вже виявив бяку. Будьте пильні.

От і все. Місія завершена успішно. Гроза пройшла і на небі знову світить сонечко - головна лампочка для цієї планети (теж, між іншим, з обмеженим ресурсом, на жаль):
