Трубна різьба конічного типу використовується в роботах, при яких важливо забезпечити хорошу герметичність системи, її надійність. Зазвичай вона застосовується тоді, коли конструкція призначається для рідин або газів під високим тиском. Це різьблення має три діаметра: всередині, зовні і посередині. Діаметр стає менше до її закінчення. Конструкція з таким типом нарізування в профіль має конусний вигляд.

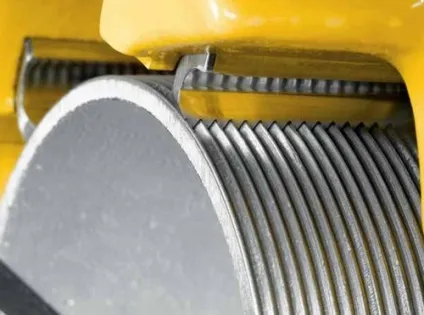

Прилад для нарізування внутрішньої різьби

застосування

Трубна різьба конічного типу зазвичай застосовується при наступних умовах:

• Наявність деформованої нарізки всередині зі слідами зносу на з'єднаннях тоді, коли проблему неможливо ліквідувати за допомогою повної заміни елемента. Така нарізка дозволяє надати системі велику герметичність. Однак це тимчасовий захід. Повна заміна елемента неминуча, і виконуйте якомога швидше. Варто пам'ятати, що в іншому випадку система може прийти і зовсім в аварійний стан;
• Використовується для забезпечення потрібної герметичності в конструкції, в якій знаходиться носій під високим тиском. Витки такого типу забезпечують надійність з'єднання навіть при застосуванні в екстремальних умовах.

Прилад для нарізування зовнішньої різьби

Різьба конічного типу, згідно ГОСТ, відрізняється профілем з кутом в 55 гр. Її витки закругляются. Також вона відрізняється різним кроком між витками. Розмір кроку залежить від діаметра. Граничний діаметр деталі, на якій нарізана різьба конічного типу, становить 6 дюймів. При діаметрі, що перевищує це значення, для з'єднання застосовується зварювання.

Згідно ГОСТ, у трубного різьблення даного типу є регламентоване співвідношення між діаметром середнім, зовні і всередині. Також має значення і довжина нарізки. Різниться довжина повна і довжина робоча. Їх співвідношення також має бути фіксованим. Чим більше витків на елементі, там надійніше і герметічней буде з'єднання.

Діаметри, довжини і кроки трубної конічної різьби

позначення

Різьба конічного типу має різні позначення. Всі вони визначаються відповідно до ГОСТ. Позначення включають в себе символ R, розшифрувати який можна як умовне позначення зовнішніх витків, а також їх розміри. Ліві витки позначаються символами LH. Витки всередині позначаються символом Rc, внутрішні циліндричного типу - Rp.

Важливо: Найчастіше зовнішні трубні витки конічного типу застосовуються спільно з внутрішніми витками циліндричного типу.

З'єднання за допомогою трубного різьблення позначається дробом. Чисельником в ній є витки всередині, а знаменником - зовні.

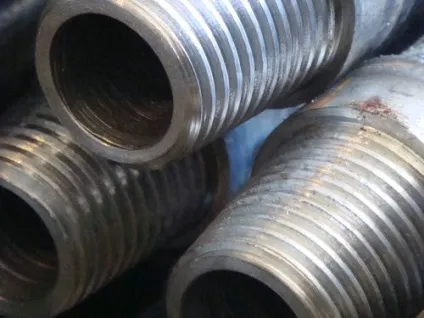

Для того щоб побачити трубну різьбу конічного типу, ви можете подивитися фото. На них можна наочно побачити, чим і як подібні витки відрізняються від інших. Фото можна подивитися на цій же сторінці.
