Керівництво з гітар ibanez

Догляд за інструментом

Наші вітання і глибока вдячність за придбання інструменту Ibanez. Стандарти Ibanez НЕ імеюьтсебе рівних. Всі інструменти Ibanez перед відвантаженням з фабрики налаштовуються по найсуворішим стандартам контролю якості. Мета даного керівництва пояснити як стежити за станом інструменту і підтримувати працездатність гітари так само добре, як це робиться на фабриці.

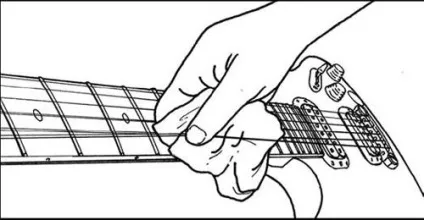

Регулярне чищення вашої гітари - один з найважливіших способів підтримувати в хорошому стані обробку і продовжити термін служби струн. Після гри протріть інструмент, щоб видалити будь-які сліди поту. Пот може містити їдкі речовини, які викликають ржавение струн і металевих деталей гітари. Гітари з блискучим лаком повинні полироваться із застосуванням спеціальних засобів для музичних інструментом і спеціальної серветки (або чистою бавовняною тканиною). Жорсткі тканини, такі ак синтетика, можуть подряпати покриття. Нелаковані гітари з масляним просоченням слід протирати негайно після гри тільки сухою бавовняною ганчіркою. Якщо ваша гітара втратила колір після тривалої експлуатації або в результаті сильного потовиділення, зверніться до кваліфікованого фахівця, який володіє методами відновлення масляної просочення до стану фабричної обробки.

Струни повинні бути щільно намотані на осі кілків від низу до верху в 2-3 витка. Кінці струн без обплетення повинні бути заведені так, як показано на малюнку, щоб запобігти випадковому зісковзування з кілків. Якщо вільний кінець струни занадто довгий, його слід обрізати кусачками. Якщо кілки герметичні, вони змащуються автоматично. Гвинти з торця бутона кілочка призначені для регулювання Тугість ходу кілочка за допомогою маленької хрестової викрутки.

* Струни з пошкодженим обплетенням можуть привести до друзок і спотворенні звуку. Перекручені струни або струни з зламами можуть привести до друзок і втрати сустейна. Перед установкою нових струн переконайтеся, що вони рівні і позбавлені будь-яких дефектів.

Гітари Ibanez зі сталевими струнами, оснащені регульованими анкерами. Призначення анкера - допомогти грифу протистояти натягу струн. Необхідність відрегулювати анкер може виникнути з багатьох причин. Одна з найпоширеніших причин - перехід на струни іншого калібру і / або інший лад, що може вплинути на натяг струн. Зміна в натягу струн може вплинути на висоту струн і викликати брязкіт на ладах або неточне інтонування. Щоб відрегулювати анкер, отримаєте доступ до його гайки і за допомогою відповідного ключа затягніть (за годинниковою стрілкою) або звільніть (за годинниковою) анкер. Натяг анкера може бути виміряна шляхом установки каподастра на перший лад і затиснення струн на тому ладу, який знаходиться над стиком грифа з корпусом. Вставте вимірювальний щуп між струною і 8 ладом. Зазор повинен скласти від 0.3 мм до 0.5 мм. Цей зазор називають «прогином грифа». Занадто великий прогин грифа може привести до дуже великій висоті струн в середині грифа і викликати неточне інтонування і незручність в грі. Відсутність прогину може викликати брязкіт на ладах.

Налаштування мензури - це операція регулювання положення сідел, щоб компенсувати зміну калібру струн або ладу. Наведені в наступних розділах інструкцій для відповідної конструкції бриджу. Мензура має бути встановлена, коли нота на 12 ладу і флажолет на 12 ладу мають одну і ту ж висоту тону. Це центральна точка мензури, і кращий спосіб налаштувати стандартну довжину мензури.

Встановлюючи флажолет як еталон, якщо нота на ладу звучить нижче, посуньте сідло на бриджі в сторону голови грифа (a), щоб змінити довжину струни. Якщо нота звучить вище, то сідло слід рухати в зворотну сторону (b), щоб збільшити мензуру.

* Пам'ятайте, що при русі сідла струна може порватися, поетом завжди ослабляйте струни перед тим, як це зробити.

З боку тонких струн

Нижче наведено стандартне розташування бриджів у гітар AF, AFS та AG. Міняйте положення, щоб отримати правильну мензуру.

Вихідний рівень, а також його якість може визначатися висотою звукознімача. Висота звукознімачів повинна бути відрегульована так, щоб гучність некового і бріджевого звукознімачів була майже однаковою (якщо все ручки гучності на гітарі викручені на максимум). Якщо звукознімач встановлений занадто низько, гучність може впасти дуже сильно. Оскільки звукосниматели мають сильне магнітне поле, якщо звукознімач розташований занадто близько до струн, може спостерігатися брязкіт на ладах і спотворення сигналу. Щоб підняти або опустити звукознімач використовуйте маленьку викрутку.

* Звукознімачі, які мають регульовані сердечники, дозволяють налаштовувати баланс рівнів сигналу від кожної струни.

Регулювання гітарних бриджів

Регулювання висоти може бути проведена через чотири 2.0 мм шестигранних гвинта на бриджі. Оскільки гвинти регулювання блокуються гвинтом фіксації (A), перед регулюванням слід його послабити за допомогою 3.0 мм шестигранного ключа. Кожне сідло також фіксується гвинтом, щоб налаштувати мензура, використовуйте 2.0 мм шестигранні ключі, щоб звільнити сідла, після чого регулюйте мензуру гвинтом (D) за допомогою 2.0 мм шестигранного ключа. По завершенні зафіксуйте сідло і налаштуйте гітару.

Gibraltar III (гітара і бас), CB3, full tune III, ART1, ART2

Висота може бути встановлена ​​за допомогою плоскої викрутки через регулювальні гвинти з кожного краю (A). Мензура може бути відрегульована шляхом переміщення сідла вперед або назад поворотом регулювального гвинта кожного сідла за допомогою викрутки.

Заміна струн: CB3. Встановлюйте струни, просмикуючи їх в сторону бриджу.

Щоб замінити струни, протягніть нові струни через гільзи на задній стороні гітари, крізь сідло і далі поверх нього. Мензура може бути відрегульована шляхом переміщення сідла вперед або назад поворотом знаходиться позаду бриджу регулювального гвинта кожного сідла за допомогою хрестової викрутки. Висота струн встановлюється шляхом закручування або відкручування маленьких шестигранних шпильок на кожній стороні сідла за допомогою ключа.

Регульований бридж Archtop

Висота струн в разі бриджу arch top може бути відрегульована поворотом вручну «коліс» по обидва боки мосту. Поворот за годинниковою стрілкою зменшує висоту струн, проти - підвищує. Оскільки бридж не кріпляться до корпусу, мензура регулюється шляхом ослаблення струн і переміщенням бриджу вперед або назад.

Щоб замінити струни на VBS 80, протягніть струну під рітейнером перед струнотримачем (A). На VBF 70 рітейнера немає. Кінець струни з бобіни повинен бути протягнуто поверх і навколо заднього рітейнера струнотримача (B).

Бобіна надаватися отвором на шпильку заднього рітейнера струнотримача, після чого струна сильно простягається в бік грифа. Ослаблення натягу струни на тримачі може привести до зіскакуванню бобіни зі шпильки. Підтримування натягу струни шляхом підтягування її в сторону голови грифа знімає цю проблему.

Протягніть струн через вісь кілочка і, зберігаючи натяг струни, намотайте її навколо кілочка. Переконайтеся, що струна сіла в своє сідло на бриджі. Після того, як струна натягнута, налаштуйте її до потрібної висоти. Повторіть цей процес з іншими струнами.

Висота QUIK CHANGE III може бути проведена поворотом опорних гвинтів (С) по обидві сторони струнотримача за допомогою плоскої викрутки або монети.

QUIK CHANGE ULTRA / МІКРОПОДСТРОЙКА Струнотримач QUIK CHANGE ULTRA має можливість мікроподстройкі. Крім кілків ви можете швидко підлаштовувати струну за допомогою гвинтів мікроподстройкі (E).

ВСТАНОВЛЕННЯ СТРУНИ Щоб встановити нову струну, а потім під'єднайте з бобіни в проріз і помістіть бобіну на внутрішнє кріплення сідла, як показано на малюнку. Натягніть струну, щоб вона міцно сіла в сідлі, і намотайте струну на кілочок звичайним способом.

Ibanez DOWNSHIFTER дозволяє опустити лад струни на задану висоту простим рухом важеля. Щоб отримати точний лад в верхньому і нижньому положеннях, ви повинні відрегулювати обидва положення важеля до використання Downshifter.

НАСТРОЙКА В першу чергу переконайтеся, що важіль Downshifter знаходиться у верхньому положенні, після чого налаштуйте струну звичайним способом колком на голові грифа (Примітка: Подстроєчний гвинт Downshifter не впливає на налаштування в цьому положенні).

Далі, опустіть важіль Downshifter в нижнє положення і висота звучання струни стане нижче. Щоб знизити лад повертайте тильний настроювальний гвинт за годинниковою стрілкою, щоб підвищити - проти. Ця установка може бути зроблена вручну, стандартної викруткою або монетою. (Фабричний зрушення ладу встановлений в тон з Мі до Ре). Коли важіль піднятий, гвинт може бути легко повернуть, але не матиме впливу на лад в цьому положенні. Однак, це вплине на лад в нижньому положенні.

АЛЬТЕРТНАТІВНАЯ НАСТРОЙКА Downshifter також може бути використаний для підвищення висоти звучання струни щодо стандартного ладу, якщо налаштуватися в нього при нижньому положенні важеля. Коли важіль буде піднято, лад так само буде піднято і його можна буде підлаштувати до потрібної висоти. ПАМ'ЯТАЙТЕ: Пристрій Downshifter розроблено, щоб забезпечити найвищий рівень точності ладу. Однак, слід розуміти, що Downshifter - механічний пристрій. Можливі зміни ладу, що вимагають регулювання, особливо після частого використання.

Брідж з затискачем струн

FX EDGE, FX EDGE III - FIXED BRIDGE

Ibanez FX-Edge - це фіксований бридж з подвійним затискачем струн, заснований на популярному тремоло Ibanez Lo-Pro Edge. Будь ласка, ознайомтеся з даною інструкцією по використанню і правильного регулювання бриджу.

СИСТЕМА ТРЬОХ гвинт Бридж FX-Edge Bridge спирається на три гвинта: Два основних і один, менший, тильний. Тил гвинт допомагає утримувати положення бриджу, а також додатково передає вібрації струн на корпус.

РЕГУЛЮВАННЯ ВИСОТИ струни Висота струн регулюється за допомогою підйому або опускання всіх трьох опор. Після регулювання двох основних гвинтів, слід за допомогою 3 мм шестігнанного ключа відрегулювати тильний гвинт, щоб вирівняти бридж в площині. (Бридж повинен бути паралельний корпусу).

* Хоча висота струн на гітарі може бути зменшена або збільшена поворотом гвинтів на 0.3-0.5 мм, рекомендується проводити регулювання маленькими кроками. * Висота струн може змінитися після фінальної регулювання тильного гвинта. Рекомендується перевірити підсумкову висоту струн після регулювання тильній опопри
