Кабельні проходки призначення, конструкція, види
Пожежні відсіки і кабельні проходки
Згідно з вимогами протипожежної безпеки, при будівництві будівель житлових будинків вони розбиваються на пожежні відсіки, які блокують на своїй території вогонь і дим, не дають їм поширитися за межі відсіку. Однак через будь-яку кімнату проходять інженерні лінії, які порушують цілісність, герметичність пожежної секції. З метою зберегти кордону вогнестійкості споруди і монтують кабельні проходки.
Конструкція кабельних проходок

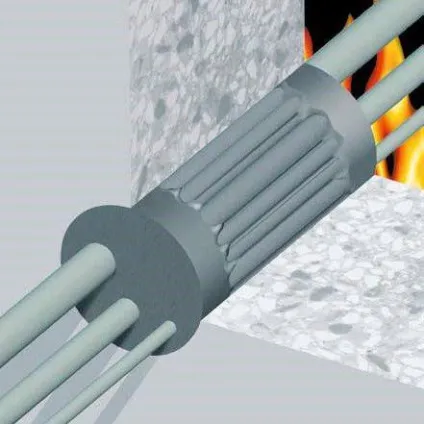

Найпростіша кабельна проходка є металевою гільзою, забитої в стіну або перегородку. Через гільзу проходить кабель, трубопровід, зовнішній діаметр якого трохи менше діаметра протипожежної конструкції. Зазор між комунікаційної лінією і внутрішньою стінкою гільзи заповнюється клоччям, наскрізь просоченої жиром. Саме тому найпростіші кабельні проходки називають ще і сальниками. Також разом або замість клоччя можуть використовуватися азбест, прогумовані кільця, спеціальні набивання.
На промислових об'єктах і електростанціях влаштовуються дещо інші конструкції. Вони являють собою дві металеві смуги, кінці яких з'єднуються гільзами. Для закладення зазору між комунікаціями і внутрішніми стінками використовують спеціальні діафрагми і шайби. Одна така кабельна проходка служить для пропуску декількох інженерних ліній.
Матеріали для закладення

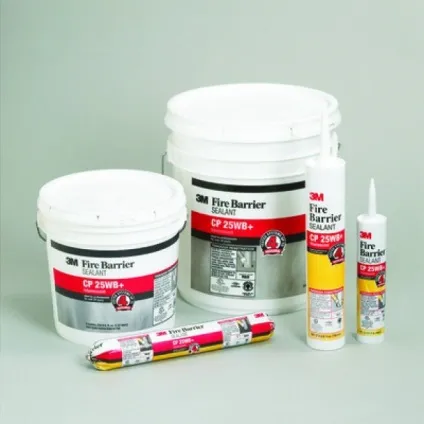

Для створення можливості прокладки додаткової або заміни старої інженерної лінії все дроту, кабелю та інші комунікації проходять через стіни в коробах або обрізаннях металевих труб (гільзах). Тому закладення кабельних проходок повинна бути виконана з вогнетривкої, водо-, газонепроникного матеріалу, який легко витягти.
При цьому здатність чинити опір вогню у закладення повинна бути не нижче, ніж вогнетривкі здатності стіни.
В СНиП 3.05.06-85 вказуються конкретні суміші, якими допускається заповнювати зазор між кабелем і проходкою:
- цементно-піщана суміш у співвідношенні 1:10;
- склад з глини і піску із співвідношенням матеріалів 1: 3;
- ущільнююча маса з глини, піску та цементу (1,5: 11: 1);
- гіпс і спучений перліт, взятий в пропорції 2: 1;
- інші матеріали, що відповідають вимогам пожежної безпеки.
модульні проходки

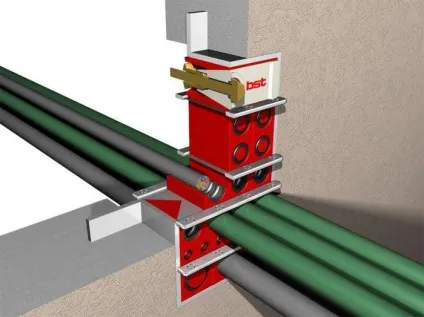

У сучасному будівництві для ізоляції пожежних відсіків застосовуються модульні проходки. Вони являють собою сталеві або пластикові рамки, які оснащуються глухими вставками або модулями з отворами. Для захисту від електромагнітного випромінювання встановлюються прокладки з міді. Герметичність створюється натяжними болтами.
У загальному вигляді модульні кабельні проходки протипожежні представляють собою складну конструкцію, яка збирається на місці з заздалегідь виготовлених ущільнюючих вставок з важко піддається горінню полімеру. Як кріплень використовуються елементи з оцинкованої високосортної стали.
У такій проходці кабель поміщається в спеціальний ущільнювальний модуль і для підвищеної герметичності обжимается адаптером. З загвинчуванням натяжних болтів ущільнювальні вставки стискаються, щільно обжимають кабель і забезпечують газо- і водонепроникність проходки.
Особливості монтажу кабельних проходок
Монтаж проходок має свої особливості, які залежать від типу матеріалу несучої конструкції. Так, прокладаючи кабельні системи в монолітно-бетонних будівлях, вогнезахисні конструкції закладаються безпосередньо в опалубку до заливки бетонної суміші. При спорудженні будівель збірно-монолітного типу проходки закладаються в блоки на заводі під час їх виготовлення.
У будинках з цегли для прокладання кабельні системи розміщуються в спеціальних каналах - штробах. У готових монолітних будівлях алмазним свердлом висвердлюють невеликі отвори. Діаметр проходки при цьому розраховується окремо. Під час будівництва або тимчасової експлуатації будівлі проходки виготовляються зі спеціальних вогнезахисних подушок.
Випробування кабельних проходок
Залежно від місця експлуатації кабельні проходки повинні відповідати встановленим вимогам. Так, при їх закладці на атомних електростанціях вони повинні проходити випробування на здатність поглинати, ізолювати або відображати радіаційне випромінювання.
На звичайних будівельних об'єктах проходка кабельна універсальна випробовується нагріванням, силовим впливом (головним чином на опір вигину), а також на вогнестійкість, водо- і газоізоляціонние властивості.
