Приклад комплекту кр (конструктивні рішення), катерина Пономарьова
Комплект КР (Конструктивні рішення) є підсумком всього процесу проектування.
Комплект КР повністю взаємопов'язаний з комплектом АР (Архітектурні рішення). Це все креслення, необхідні для будівництва будинку і закупівлі матеріалів. Назви комплектів говорять: АР описує архітектуру будинку, КР - його конструкції.
З повним комплектом КР одного з наших проектів пропонуємо ознайомитися.

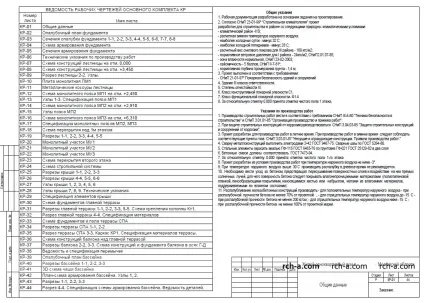

л. 01- Загальні дані
- Креслення пристрою фундаменту: опалубка, армування, десяток локальних розрізів (перетинів), відомість витрати необхідних матеріалів і вказівки по виробництву будівельних робіт.
- креслення сходів
- Креслення пристрою монолітних поясів (монолітний пояс для 1, 2 поверхів)
- Креслення міжповерхових перекриттів (бетонних і дерев'яних)
- Креслення конструкції даху: схеми кроквяної системи, вузли, специфікація елементів і відомість витрати матеріалів
- Креслення терас, ганків, балконів
- В даному проекті, креслення по влаштуванню монолітної чаші басейну

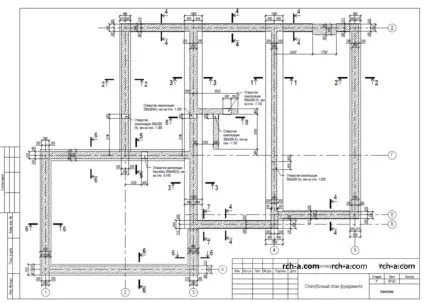

л.02- Опалубний план фундаменту

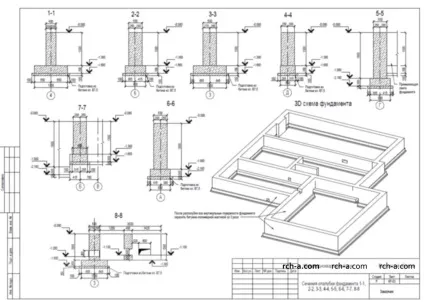

л.03- Перетини опалубки фундаменту

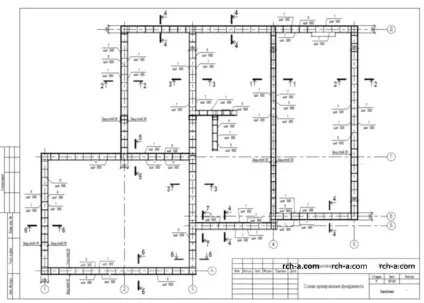

л.04- Схема армування фундаменту

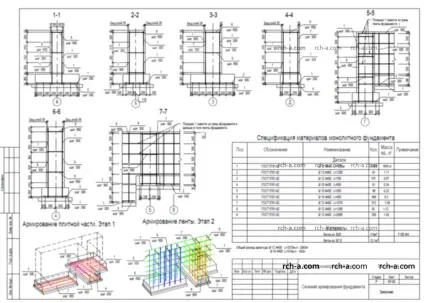

л.05- Перетини армування фундаменту

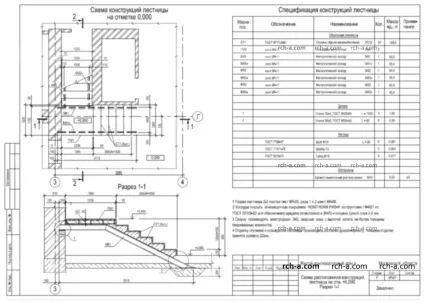

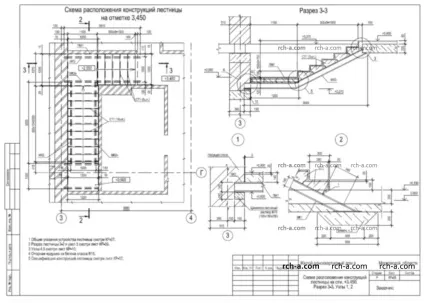

л.07- Схема розташування конструкцій сходів
л.08- Схема розташування конструкцій сходів

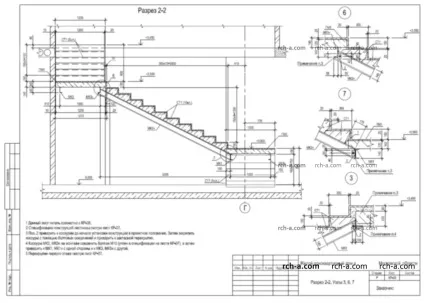

л.09- Розріз 2-2. Вузли 3, 6, 7
л.10- Майданчик монолітна ПМ1. Розрізи. вузли

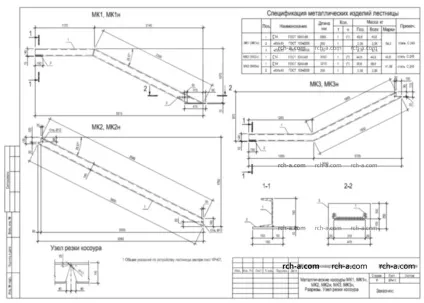

л.11- Металеві косоури МК1, МК2, МК3. Розрізи. Вузол різання косоура

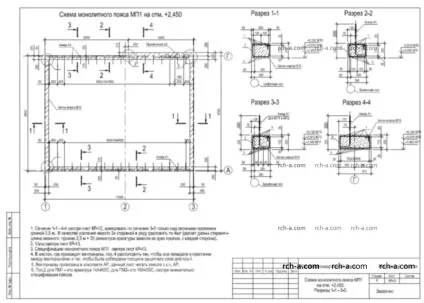

л.12- Схема монолітного пояса МП1 на відм. +2,450. розрізи
л.13- Вузли 1-3. Специфікація монолітного пояса МП1

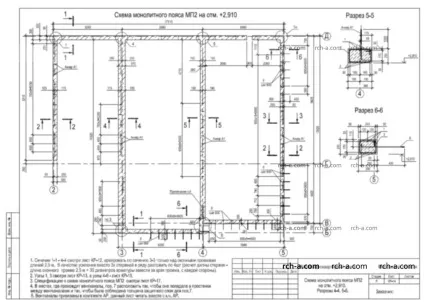

л.14- Схема монолітного пояса МП2 на відм. +2,910. розрізи

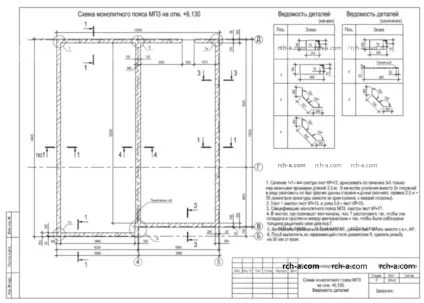

л.16- Схема монолітного пояса МП3 на відм. +6,130. відомість деталей
л.17- Специфікація монолітних поясів МП2, МП3

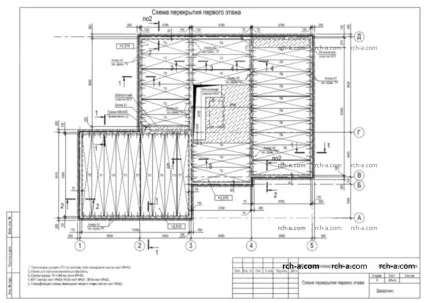

л.18- Схема перекриття першого поверху

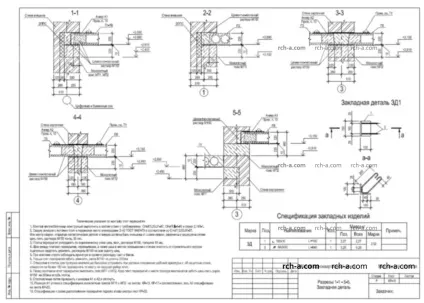

л.19- Розрізи 1-1 - 5-5. Закладна деталь
л.20- Монолітний ділянку МУ1

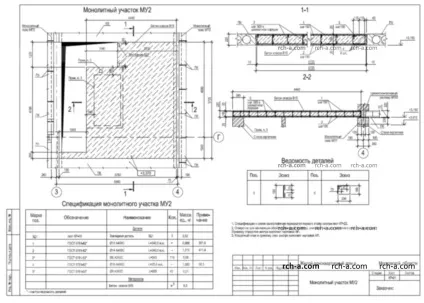

л.21- Монолітний ділянку МУ2

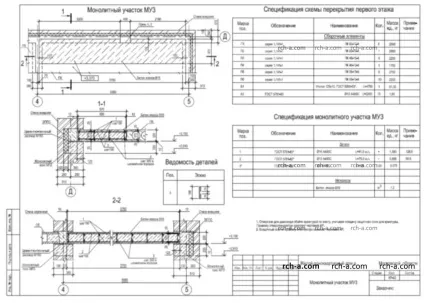

л.22- Монолітний ділянку МУ3

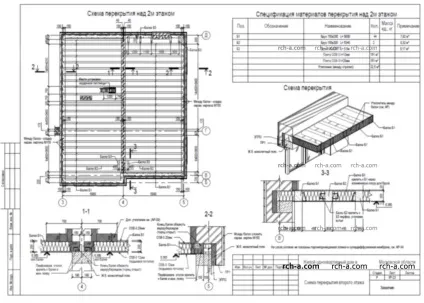

л.23- Схема перекриття другого поверху

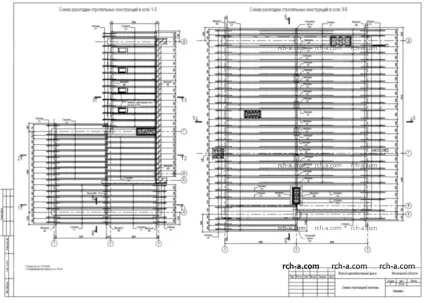

л.24- Схема кроквяної системи

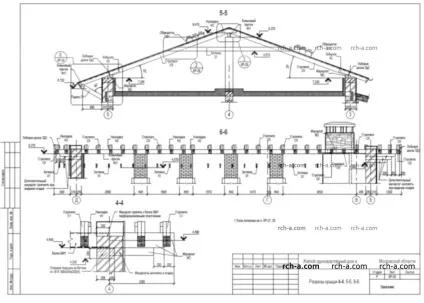

л.26- Розрізи даху 4-4, 5-5, 6-6

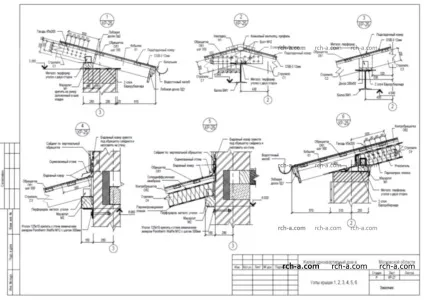

л.27- Вузли даху 1 - 6

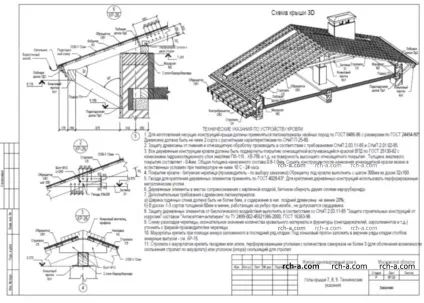

л.28- Вузли даху 7 - 9. Технічні вказівки

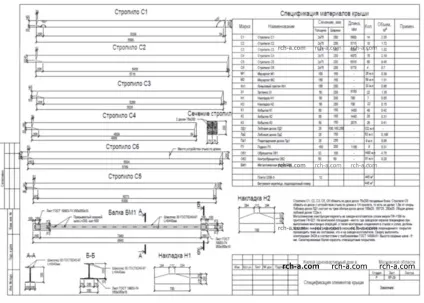

л.29- Специфікація елементів даху

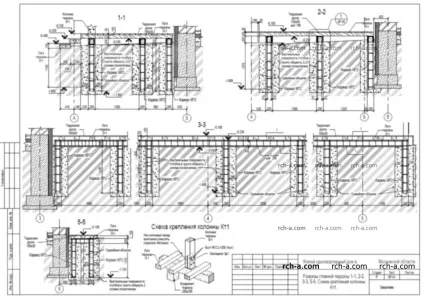

л.30- Розрізи головною тераси. Схема кріплення колони

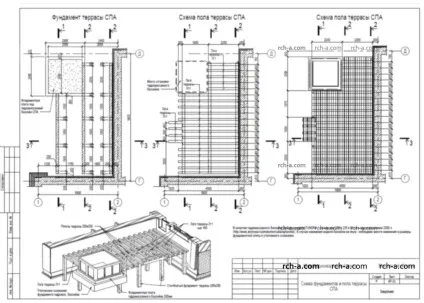

л.33- Схема фундаменту і підлоги тераси СПА

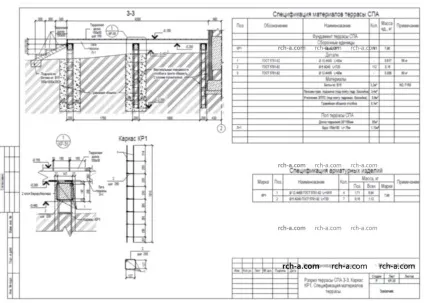

л.35- Розріз тераси СПА. Специфікація матеріалів тераси

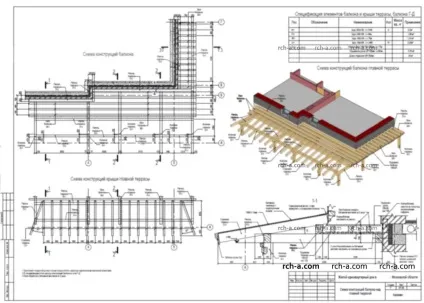

л.36- Схема конструкцій балкона над головною терасою

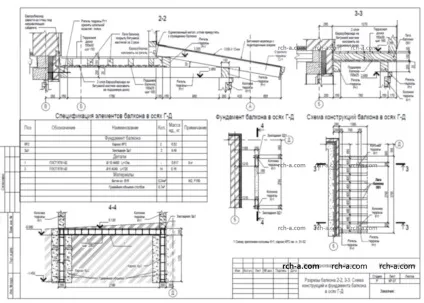

л 37- Розрізи балкона 2-2 3-3 Схема конструкцій і фундаменту балкона в осях Г-Д
л.38- Відомість і специфікація перемичок

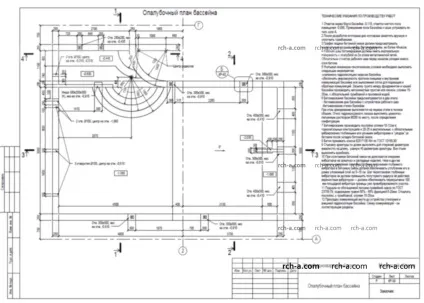

л.39- Опалубний план чаші басейну

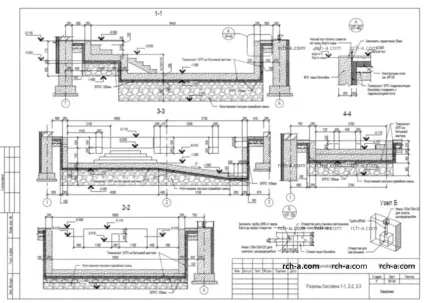

л.40- Розрізи чаші басейну 1-1, 2-2, 3-3

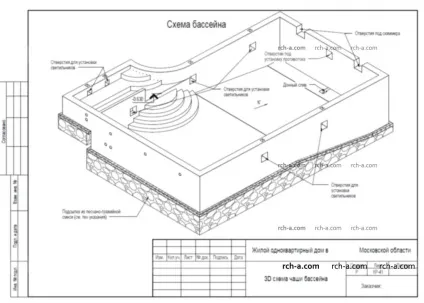

л.41- 3D схема чаші басейну

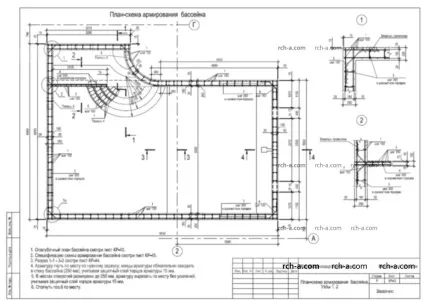

л.42- План-схема армування чаші басейну. вузли

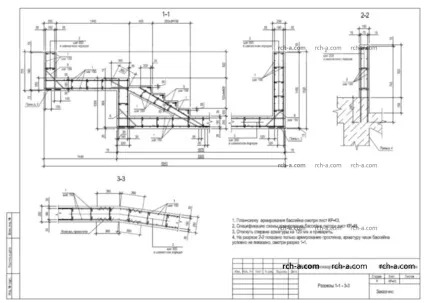

л.43- Розрізи 1-1 - 3-3
л.44- Розріз 4-4. Специфікація схеми армування чаші басейну. відомість деталей
Якщо Ви долісталі сторінку до низу, то вже встигли оцінити обсяг технічної документації та її якість.
Ви можете замовити проект свого будинку, заповнивши нескладну форму або обговорити неясні питання безпосередньо з архітектором.
Ми не витрачаємо Ваш час на спілкування з менеджерами, обговорення починається відразу з архітектором.
Також запрошуємо ознайомитися з деякими проектами, виконаними нами:
Всі проекти - на сторінці «Проекти«. Статті містять фотографії реалізації будинків.
Дякую за довіру
З повагою, Катерина
