Як зробити фарбувальну камеру своїми руками - інструкція для самоделкина
Нерідко фарбування автомобіля потрібно в силу різних обставин. Ремонт або ДТП часто діють не кращим чином на естетику машини. В результаті виникає необхідність звертатися в спеціалізовані майстерні, де залізного друга повернуть колишню красу. Однак фарбування - це складний і відповідальний процес, який виробляють тільки в обладнаних приміщеннях. Вимоги, що пред'являються до організації в цьому випадку настільки високі, що це безпосередньо відбивається в рахунку, який потім зовсім порадує автовласника.
Чудовою альтернативою може стати фарбувальна камера. обладнана власними руками. Це економічно і в той же час відповідає всім умовам процесів, необхідних для забарвлення. Звичайно, це виправдано тільки в тому випадку, якщо дотримані всі вимоги при проектуванні і стандарти при організації процесу.
І у господаря машини є як мінімум два варіанти. Або придбати готову камеру і встановити на потрібній площі. Або зайнятися її організацією самостійно. У першому випадку ціна може бути просто величезною. Тому багато наважуються зробити все самостійно. Про другий виборі ми і розповімо детальніше в нашій статті.
Камера своїми руками
З питанням «як зробити фарбувальну камеру?» Стикаються багато. Щоб отримати відповідь, необхідно розглянути і вивчити безліч складових: приміщення, принцип дії, а також матеріали, потрібні для організації універсальної фарбувальної камери. Отже, спочатку варто визначитися з тими елементами, які нам будуть потрібні:
- Гараж або інше відповідне приміщення для фарбування і сушіння (нежитлове);
- Тепловий генератор для створення оптимального температурного режиму;
- Теплова гармата;
- Потужна система вентиляції.
Подібний перелік є приблизними, але в цілому, описує всі основні складові, які беруть участь в процесі створення фарбувальної камери. Список можна і розширити до воріт, світильників, вентиляторів, пульта управління і іншого. Насправді тут все залежить від потреб і можливостей конкретної людини.
На виготовлення фарбувальної камери може піти не один місяць. Зате вона вийде повністю автоматизованої, і можна буде фарбувати автомобіль і висушувати його ефективно і швидко. Серед функціональних елементів камер варто розглянути:
- Окрему кабіну для фарбування і сушіння;
- Вентиляцію приточування типу з різними очисними фільтрами;
- Насос тепловий і різну автоматику;
- Установку вентиляції за типом витяжної з повітряними фільтрами.
Повернутися до списку
Яким має бути приміщення фарбувальної камери
Є певні параметри, які повинні прийматися до уваги при організації фарбувальної камери. Приміщення під неї має бути:
Це три обов'язкових пункту. Крім того, наприклад, при виготовленні стін, потрібно враховувати їх теплоізоляцію. Вони зазвичай тришарові. Два шару зі сталі заповнюються проміжним теплоізоляційним речовиною, яке повинно бути негорючим. Далі звернемо увагу на підлогу. Зазвичай він створюється таким чином, щоб в приміщенні була нормальна повітряна циркуляція. На нього потрібно настелити кілька шарів гратчастого покриття, що робить можливим організацію воздуховода.

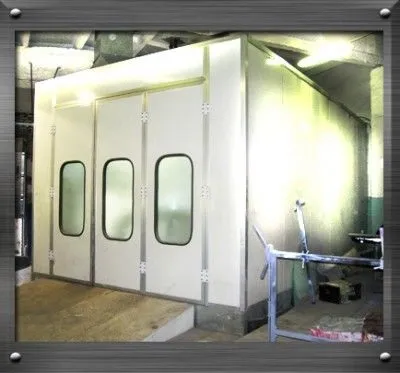

Ця камера зроблена з ПВХ-панелей
Крім цього, при проектуванні основних і запасних дверей, враховується їх вогнестійкість. А ще двері являє собою своєрідний герметичний щит, який захищає машину від бруду і пилу зовні. І не забувайте, при всій її герметичності вона повинна відкриватися легко і швидко, що створить безпечні умови роботи для маляра всередині камери.

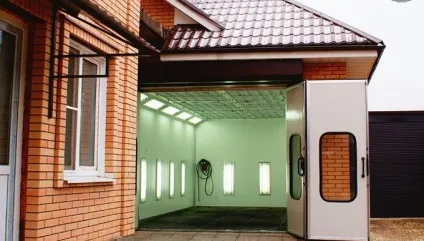

Перш ніж замислюватися над тим, як побудувати фарбувальну камеру, передбачте, щоб в саморобному приміщенні подібного роду була нормальна вологість повітря і освітлення. Ідеально використовувати лампи денного світла. Вони дозволяють побачити кінцевий результат таким, яким він буде виглядати на вулиці при природному освітленні. За правилами технології, освітлювачі повинні бути потужністю від 600 до 1000 люкс.
І про точках освітлення також варто подумати заздалегідь. Найефективнішим рішенням буде розміщення подібних ламп під стелею, а також на бічних стінках. Але є тут і деякі недоліки. Під час роботи майстер не зможе мати доступний огляд нижньої частини авто. Для позбавлення від заважають відблисків або темних ділянок, уздовж стін рекомендується розміщувати більше довгастих ламп, що дозволяють отримати нормальну освітленість авто знизу і без відблисків і тіней.
Розміри камери повинні бути такими, щоб майстер міг нормально працювати, не спотикатися об виступаючі кути і мати достатню мобільність і маневреність при переміщенні навколо корпусу машини. На практиці можна використовувати різні гаражі або приміщення, але площею не менше ніж 4 на 6 метрів. І підбирати їх потрібно по можливості якомога далі від житлових кварталів. Перед монтажем камери варто сповістити власника приміщення про наміри.
В основному, не потрібно володіти якимись спеціальними інженерними знаннями, щоб створити подібний бокс для забарвлення. Це під силу і одній людині. Для монтажу фарбувальної камери можна використовувати бетонну основу. Але цей спосіб досить дорогий, проте, більш правильний з точки зору технології.
Можна використовувати і металевий каркас. Але тут потрібно організація додаткових елементів у вигляді перехідних містків. А простір під підлогою використовується для розміщення системи витяжки, фільтрів та іншого.
Вентиляція вирішує все
Сучасна споруда фарбувальної камери повинна враховувати головний момент - вентиляцію. Очищення повітря всередині приміщення дуже важлива, щоб видаляти пил, бруд та інші частинки лакофарбових виробів. Діляться такі системи на одномоторні і двомоторні. У першому випадку нагнітання повітря відбувається зверху за допомогою вентилятора, а потім самостійне видалення через отвори в підлозі. У другому випадку в підлозі організовується ще один вентилятор, і система стає примусовою. Він і дорожчий, що теж потрібно враховувати, хоча і ефективність також зростає.
Необхідно потурбуватися про наявність повітряних фільтрів. Причому вони повинні бути дуже потужними і високопродуктивними. Все це робиться для того, щоб в повітрі не були присутні частинки фарби і пилу, що створюють дефекти на лакофарбовому покритті машини. В ідеалі необхідно використовувати двохфазові фільтри. Вони спочатку ловлять найбільші частки бруду, а потім очищують повітря від найдрібніших залишків забруднювачів. Продуктивність вентиляційної системи відіграє вирішальну роль. Вона повинна бути дорівнює в середньому 20-25 см в секунду повітряного потоку.
На фільтри лягає обов'язок очищати не тільки вхідні, але і виходять повітряні маси, оскільки це жорстко регулюється певними санітарно-гігієнічними показниками. Саме тому найбільш розумно використовувати багатоступеневу очистку. При цьому потрібно розуміти, що нижній фільтр, роль якого полягає у видаленні повітря з приміщення, буде швидко забруднюватися. І тому його слід часто міняти.
Продумана вентиляційна система дозволяє повітряним масам спокійно і рівно входити і виходити з приміщення. Якщо на стадії проектування були допущені помилки, то можливе виникнення турбулентності, завихрень і так званих «мертвих зон», де буде накопичуватися бруд. Тому потрібно враховувати тиск повітря. А для цього фільтри на стелі розміщуються рівномірно по всій довжині. Якщо вони будуть контролюватися з автоматичного пульта, це тільки додатковий плюс вентиляції.
проектуємо сушку
Сушка відноситься до обов'язкових елементів фарбувальних камер. Для цього використовуються теплогенератори, що працюють на природному газі, відпрацьованому маслі або дизпаливі. Потреби кожної окремої камери можуть бути різними. А на підставі цього підбирається оптимальний варіант теплогенератора. Сьогодні в якості альтернативи для сушіння використовують інфрачервоні лампи. Вони ефективні і досить недорогі.
Важливо, щоб теплі потоки повітря подавалися рівномірно. Це закладається на стадії проектування камери. Інакше виникають ділянки перегріву, що дає неправильне висушування лакофарбового покриття. В ідеалі, кліматичні умови повинні коректуватися з автоматичного пульта управління, який розташовується в самому зручному для маляра місці.
Облаштовуємо камеру всередині
При правильній обробці камери зсередини вона виходить герметичною. Сюди не проникає бруд і пил з вулиці. За цих же міркувань потрібно зробити так, щоб усередині не було матеріалів, які накопичують пил. Ніяких м'яких куточків або килимів, меблів, тканин. Гладкі фарбовані стіни краще прибираються.
Для фарбування стін варто підібрати білу порошкову фарбу. Це, з одного боку, дає хорошу передачу кольору, а також полегшує процес фарбування машини. Крім того, передбачте підсобне приміщення для персоналу. Тут будуть зберігатися інструменти та обладнання, а також предмети і пристрої, необхідні в роботі.
По суті, саме на господаря приміщення повністю лежить відповідальність за вибір відповідних площ. Віддасть перевагу він організувати все зі зручностями або ж обмежиться бюджетним варіантом - це тільки його справа. Головне, щоб навіть на мінімальних площах все максимально відповідало поставленим цілям і не заважало процесу фарбування машини.
Система управління
З автоматичною системою управління процесами варто розібратися ще на стадії проектування приміщення. Наявність її дає відчутні переваги. Автоматизація прекрасно дозволяє поліпшити всю схему роботи і значно прискорити процес при підвищенні його якості. Але і на бюджет всього підприємства це може істотно вплинути.
Однак ви отримуєте більш досконалу систему, в якій все спрямовано на полегшення трудомістких операцій. І якщо зібралися це зробити, то потрібно виготовляти панель пульта з матеріалів, які стійкі до дії різних речовин. Крім того, він повинен бути доступний кожному працівнику, не плутатися під ногами, бути точно на своєму місці. Всі операції з нього - обов'язково прості і легко сприймаються звичайною людиною без особливої спеціальної підготовки.
Можна також додати таймер, який контролює всі режими роботи. З його допомогою можна домогтися того, що всі процеси будуть відбуватися буквально з точністю годинникового механізму. Все надійно, швидко, чітко і вивірено.
Автоматизація - річ корисна, але варто подумати і про те, щоб легко переходити за потребою в ручний режим роботи. Не завжди операції можна довірити автоматиці. Ряд їх варто виконувати вручну для підвищення якості. А для цього всі процеси повинні мати дві системи управління, як автоматичні, так і ручні. Причому перехід від однієї форми роботи до іншої здійснюється швидко, зручно і без проблем.
Якщо розглядати споруду і організацію фарбувальної камери в цілому, то це досить цікавий процес. Тут все створюється для вашої зручності, починаючи з розробки проекту і до кінцевої обробки. Є різні способи монтажу, численні варіанти матеріалів, а також обладнання. Є де розгулятися інженерного генія.
І в підсумку, все повинно вийти в повній відповідності з нормами і вимогами, що пред'являються до подібного роду підприємствам. І тоді все буде працювати буквально як годинник.
