Як зробити бойового робота
Бойові роботи Battle Bot, як правило, досить цікаві і різноманітні. Ми представляємо вам інструкцію одного міні-робота Battle Bot, який невеликий, дуже легкий і простий в створенні.
Ви його можете зібрати в будь-який вільний і зручний для вас час. Він не вимагає дорогих деталей і інструментів. Так що, приступимо!
1 - серводвигун і колеса; 2 - лезо
Крок 1. Матеріали та інструменти:
Більшість матеріалів для робота можна знайти прямо в будинку, але якщо чогось не вистачає, їх можна купити дуже дешево.
- двигун (12 Вольт)
- невелике лезо-пила
- кілька проводів
- два сервоприводу
- 6-вольтна батарея
- 12-вольтна батарея
- колеса
- алюмінієва пластина
- невеликі гвинти
- невеликі болти
- радіоприймач
- радіопередавач
- 2 затискачі
- супер клей
- перемикач
- дриль або інструмент дремель
- ножиці для різання твердих матеріалів
- викрутки
- плоскогубці
- заклепки

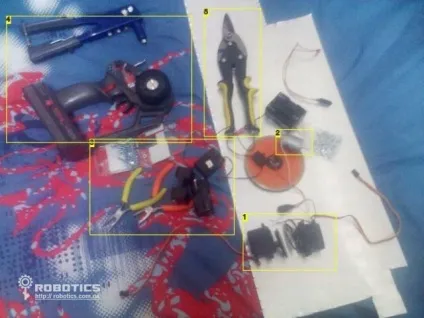

1 - серводвігателі і колеса; 2 - двигун; 3 - плоскогубці, батареї, передавач і болти; 4 - передавач і інструмент з заклепками; 5 - ножиці для різання твердих матеріалів.
Крок 2. Колеса і сервоприводи:
Перш за все, вам потрібні дві середнього розміру сервоприводи, які можуть бути куплені на eBay і в багатьох інших місцях. Вони повинні бути налаштовані так, щоб здійснювати повний оборот при використанні.
Колеса можуть бути приклеєні, бажано суперклеєм до гвинтів сервоприводу, це утримає їх на місці. Можуть бути використані колеса практично будь-якого розміру.
1 - колесо, приклеєне до сервоприводу; 2 - налаштований сервопривід.
Це, мабуть, найважча частина нашої роботи. Тіло робота може бути зроблено, як ви побажаєте. Даний приклад має тіло у формі трикутника. Це цілком оптимальна форма для пристрою, і її не складно зробити.
Одну металеву пластину потрібно розрізати розміром близько 10x21 см разом з алюмінієвою пластиною.
Після цього вам знадобитися 4 шматочка алюмінієвої плівки розмірами близько 4x1 см для встановлення сервоприводів на місце і підтримки частин з двох алюмінієвих пластин 9x4 см. Після вирізання цих шматків, можна з'єднувати частини разом.

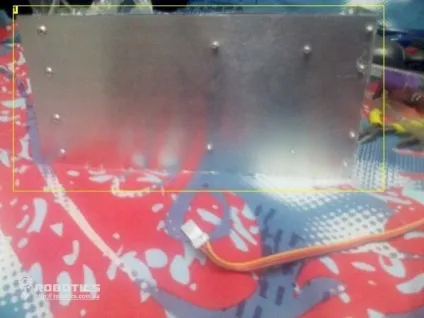

1 - алюмінієва пластина 10х21 см.
Крок 4. Складання частин разом:
Для основи робота нам потрібно чотири невеликі частини 4х1 см. Вони повинні бути зігнуті в розмірі близько 1 см з одного боку пластини, формуючи L-подібний шматок. У нижній частині цього шматка потрібно зробити отвори. Вони повинні бути розташовані ближче до середини L-шматка.
Верхня частина L-пластини також повинна мати два отвори, просвердлені і розподілені окремо настільки, щоб відповідати СЕРВОПРИВОДИ.
Отвори повинні бути розміщені на нижньому металевому листі (10x21 см) однаково по відношенню один до одного так, щоб тримати сервопривід на місці. Він буде перебувати на задній частині основи.
Встановіть два L-шматка на відстані 3,5 см і 8,5 см від задньої частини основи. Вони також повинні бути на відстані близько 1 см, так що сервопривід може поміститися вільно, трохи виступаючи за краї пластини.
Тепер закріпіть шматки на місці, і ви отримаєте початкову стадію тіла робота.
1 - L-образний алюмінієвий шматок.
1 - сервопривід відмінно поміщається між алюмінієвих пластинок.
Крок 5. Задня частина тіла робота:
Для задньої частини тіла робота нам необхідно створити трохи місця для леза з алюмінієвими обрізками 9х4 см. Нам потрібно зігнути всього один см цих частин на обох сторонах в формі U або C, так щоб нижня частина була з'єднана з основою, а верхня частина повинна з'єднуватися з кришкою тіла робота. Два отвори повинні бути розташовані рівномірно на верхній частині, а два інших отвори - на нижній частині в формі С.
Інші два отвори повинні бути розташовані на діючій металевій пластині на одній лінії з основою двох пластин у формі U або C.
Ці шматки повинні бути розміщені на краї іншого боку основи і прикріплені заклепками на потрібному місці.
Для останньої частини вам необхідно з'єднати алюмінієвий шматок 10 х 4 см і основу, щоб вона вмістилася навколо двигуна з трохи місця на кінці. Це дозволяє вигнутий кінець з'єднувати з верхньою частиною алюмінієвої частини, залишаючи місце для двигуна. Для цього потрібно просвердлити отвори на задній частині верхньої пластини, а інші отвори на кінці металевого листа, щоб він міг надійно триматися на кришці.
1 - шматок на кінці пластини.

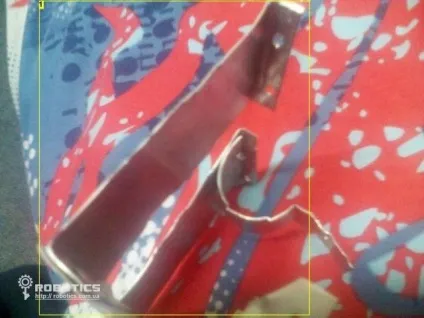

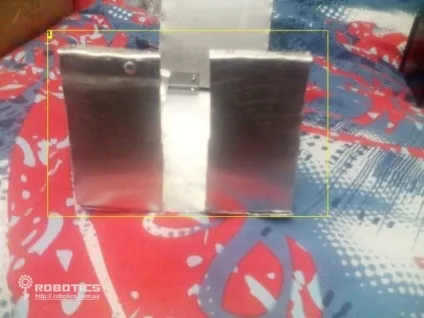

1 - задня частина тіла робота з величезним вирізом для леза.

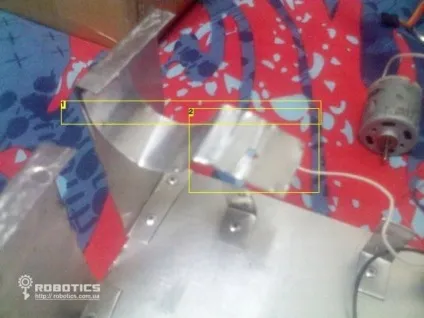

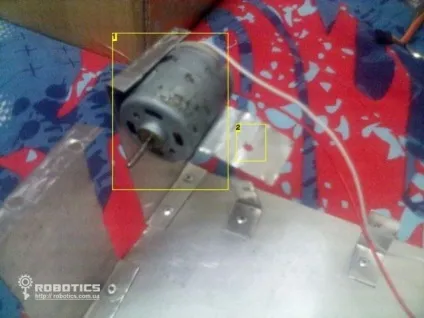

1 - тримач для двигуна; 2 - невеликий отвір для болта на кришці.

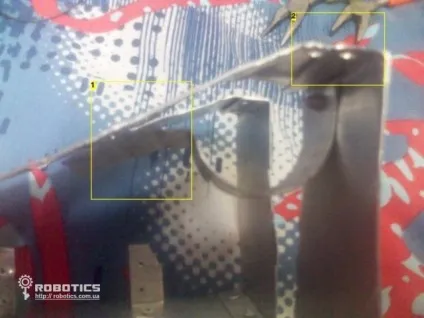

1 - деталь в формі знаку; 2 - місце на кінці частини.
Крок 6. Передня частина тіла робота:
Тепер вам потрібно зробити передню частину тіла, це дуже легко зробити, використовуючи два навіси, вони будуть розміщуватися на іншій стороні передньої частини основи. На основі потрібно просвердлити отвір, де ви побачите отвори на навісах. Якщо ви це зробили, потрібно закріпити навіси з допомогою заклепок, і у вас вийде нижня частина тіла робота.
1 - навіси на кінці нижньої частини тіла робота; 2 - заклепаних на місці.

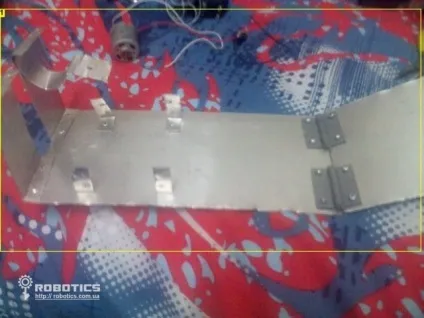

1 - закінчена нижня частина робота.
Крок 7. Верхня частина тіла робота:
Для верхньої частини необхідно вирізати лист алюмінію близько 21x10 см для задньої частини за допомогою ножиць для різання твердих матеріалів. Прямокутник необхідно вирізати так, щоб лезо змогло поміститися зручно всередині, з великим зазором.
Передня частина повинна бути настільки відміряють, щоб отвори могли стати місцями для навісів, а навіси змогли поміститися на іншій стороні. Це дозволить верхній частині гойдатися при відкритті і закритті. Просвердлите 4 отвори для навісів і закріпіть їх за допомогою заклепок.
З утримувачем для мотора, зібраним раніше для основної частини, знайдіть, де отвір сполучається з кінцевою частиною, так щоб отвір було створено на верхній частині. Це використовується, щоб болт міг затягтися, і це посилить дію двигуна на даху робота. З правильно розташованим отвором ви можете закріпити навіси на верхній частині основи.
4 отвори також необхідні, щоб верхня частина могла з'єднуватися з іншими деталями. Болти повинні бути встановлені, щоб з'єднати ці частини разом.
1 - навіси з'єднані заклепками з верхньою частиною; 2 - Отвір для кріплення болтів, використовуваних для двигуна.

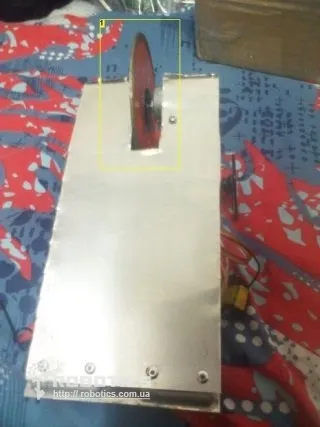

1 - великий розріз для леза.
1 - отвір потрібно закріпити болтом, щоб тримати двигун, який поміщається на частини праворуч; 2 - отвори, щоб з'єднати болти з верхньою частиною.
Тепер, коли основний корпус робота готовий, потрібно встановити електроніку, щоб робот зміг рухатися. Першу частину потрібно з'єднати з сервоприводом і L-подібним шматком на основі. Краще використовувати шурупи від сервоприводу, хоча також замість цього можна використовувати болти.
Цю частину треба з'єднати з каналами 1 і 2 приймача, а також батареями приймача. Все це потрібно приклеїти до основи робота.

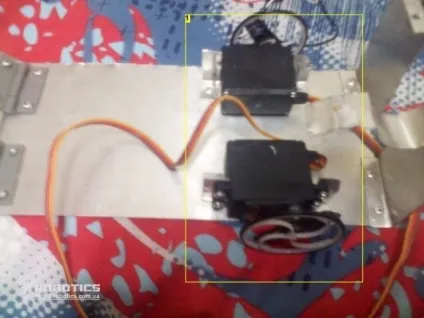

1 - сервоприводи з колесами, прикріпленими до L-частини;

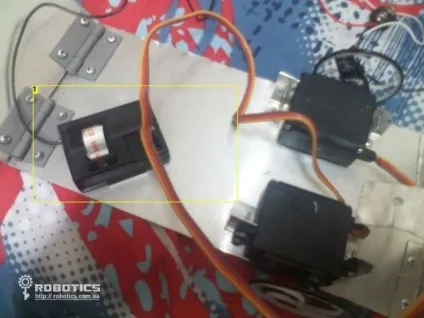

1 - сервоприводи повинні приєднуватися до цього.

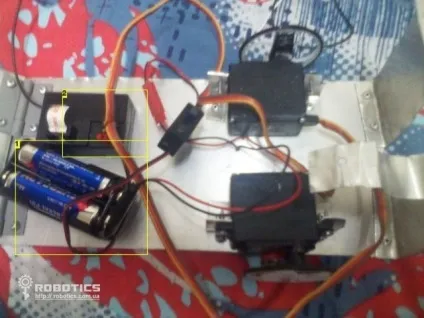

1 - батареї; 2 - сервоприводи, з'єднані з батареями.
Ви можете вибрати будь-яку зброю. В даному прикладі використовується лезо-пила, підключений до двигуна. Це, звичайно, не найкраща зброя, але воно працює на досить високій швидкості. Для того, що б його встановити, потрібно приклеїти два пластмасових шматка навколо великого отворі на лезо, використовуючи суперклей.
Невеликий отвір потрібно зробити посередині пластмасового шматка, де з'єднується двигун. Двигун помістіть на тримач, встановлений на основі.

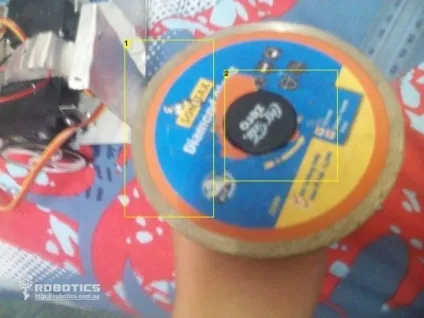

1 - лезо-пила; 2 - запасний пластиковий шматок для з'єднання двигуна.
1 - двигун з'єднаний з лезом.

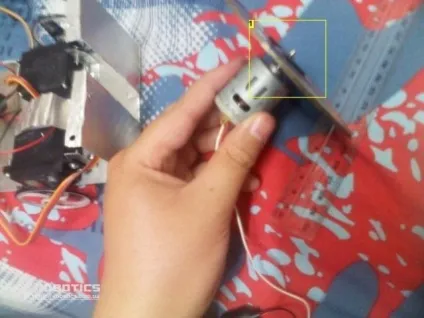

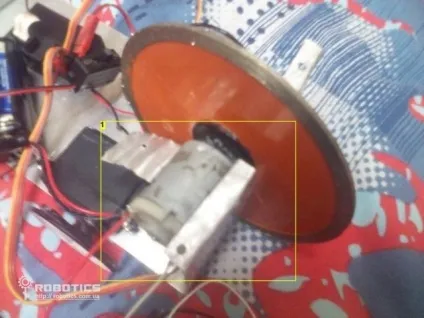

1 - двигун поміщений в утримувач.
Крок 10. Фіксація проводів:
Двигун можна легко зафіксувати проводами, з'єднавши всього два дроти з батареєю і перемикачем. Це буде означати, що коли перемикач повертається, двигун починає обертатися, а разом з ним і лезо. Якщо повернути іншою перемикач на приймачі, це дозволить колесам повертатися за допомогою передавача.
1 - батареї; 2 - перемикач; 3 - двигун з лезом.
Крок 11. Заключна частина:
Нарешті розмістіть болти в задній частині, щоб тримати верхню частину належним чином, а також для моторної частини, так щоб двигун отримував імпульси верхній частині основи. Це в значній мірі завершує BattleBot. Тепер можете спостерігати, як робот рухається вперед і знищує предмети на своєму шляху. При бажанні можна додати мікроконтролер і запрограмувати робота на більш складні дії.

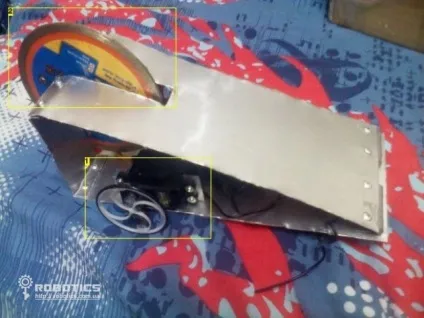

1 - лезо; 2 - сервопривід і колеса.
