Як зробити 3d розріз в АРХІКАД

Розріз Архікад - не тільки корисна опція на етапі створення моделі, але також незамінний інструмент при оформленні робочої документації проекту.

Особливу роль це питання набуває, коли 3Д креслення будинку в розрізі Архікад допомагає наочно оцінити результат проектування, виявити недоліки, а також продемонструвати внутрішні вузли будівлі.

Мал. 1 - ArchiCAD 3D розріз

Принцип створення 3D розрізу базується на використанні біжить рамки ArhiCAD і фільтрації елементів в проекті. Варто також розуміти, що в ArchiCAD 3D перетин - це дуже схожий інструмент, проте, є істотна відмінність: перетин подумки розтинають будівлю однієї або декількома площинами, причому всі дії виконуються з використанням безпосередньо площин (читати про створення 3D-перетину в АРХІКАД).

3д розріз в АРХІКАД: алгоритм побудови

Зараз ви дізнаєтеся, як зробити розріз в АРХІКАД за 3 кроки:

1. На плані поверсі біжить рамкою потрібно позначити область, яка в результаті відсіче всі елементи, які в неї не потрапили.

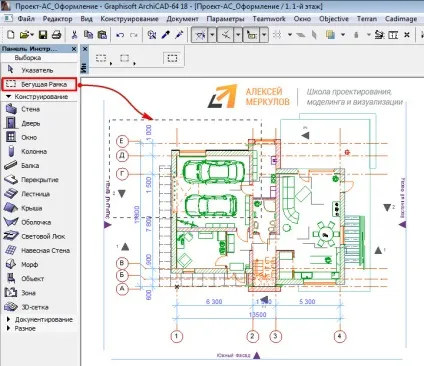

Мал. 2 - Та, що біжить рамка ArchiCAD

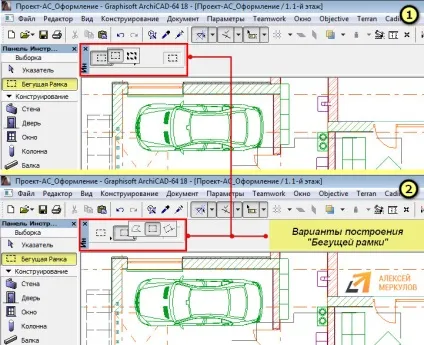

При цьому форма біжить рамки може бути не тільки прямокутна, а й мати складну многосекционную форму (наприклад, як на рис.1). При цьому в Архікад розріз по дузі таким способом реалізувати не представляє можливості. Варіанти побудови біжить рамки потрібно вказувати в Інформаційному табло, коли сам інструмент активний (рис. 3).

Мал. 3 - Архікад: розріз в лініях

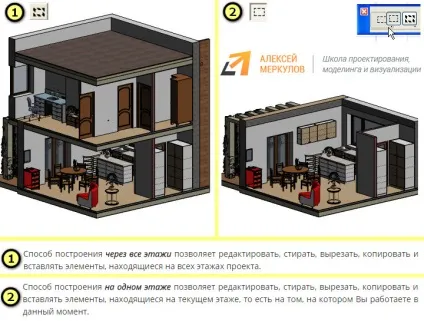

ПРИМІТКА: Майте на увазі, що малювання біжить рамкою в ArchiCAD може бути на одному поверсі або ж через всі поверхи проекту (параметри вибираються, як показано на рис. 3). При цьому результат відповідний (рис. 4). Стовщена рамка дозволяє відобразити розріз окремої частини багатоповерхового будинку, в той час, як «тонка» рамка виводить тільки об'єкти поточного поверху

Мал. 4 - Архікад розріз: всі поверхи або поточний поверх будівлі

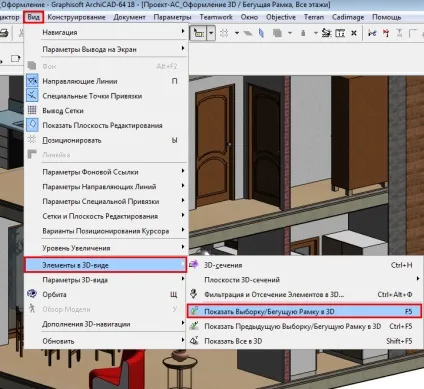

2. Вибрати Вид -> Елементи в 3D-вигляді -> Показати вибірку / біжучий рамку в 3D (рис. 5).

Мал. 5 - Показати вибірку /, що біжить рамку в 3D в ArchiCAD

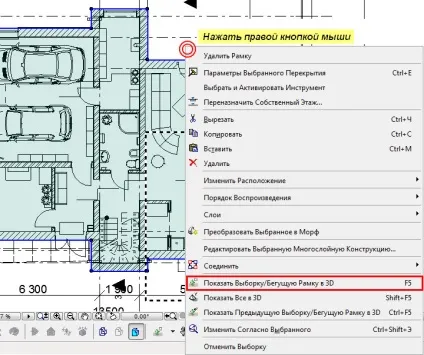

Аналогічні дії виконаються, якщо натиснути ПКМ і вибрати «Показати вибірку / біжучий рамку в 3D» (гаряча клавіша F5).

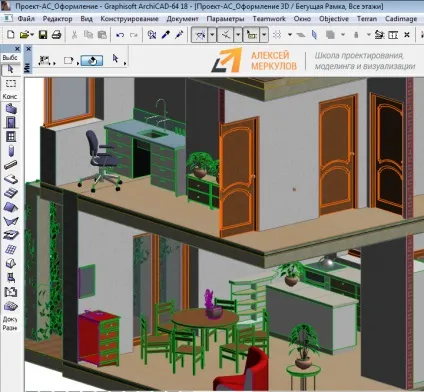

Мал. 6 - Відображення елементів в 3D, що потрапили в біжучий рамку

3. В результаті в ArchiCAD розріз в 3d буде відображатися по контуру біжить рамки. При цьому елементи, що потрапили в розріз можна виділяти і редагувати. Зверніть увагу, що якщо виділити об'єкт (наприклад, перекриття), то він виділитися цілком і при цей Архікад візуально відобразить кордону виділеного елемента за допомогою вузлових точок.

Щоб повернутися на Поточний поверх, досить натиснути F2. При цьому можна змінити тип рамки (з «тонкою» на «жирну» рис.4) не знімаючи виділення. В Інформаційному Табло просто вкажіть відповідний варіант.

ПРИМІТКА: Якщо після виконання вказаних вище дій перейти в 3D вид звичним способом, наприклад, натиснути F3, то як і раніше буде відображатися частина вашої моделі, а не вихідний варіант проекту. Щоб це виправити перейдіть в Вид -> Елементи в 3D-вигляді -> Показати Всі в 3D ...

Налаштування 3D елементів в перетині

Врахуйте, що в ArchiCAD розріз в 3d можна додатково донастроіть. Особливо це актуально, для елементів, які потрапляють в перетин. Для цього потрібно вибрати Вид -> Елементи в 3D-вигляді -> Фільтрація та Отсечение Елементів в 3D ...

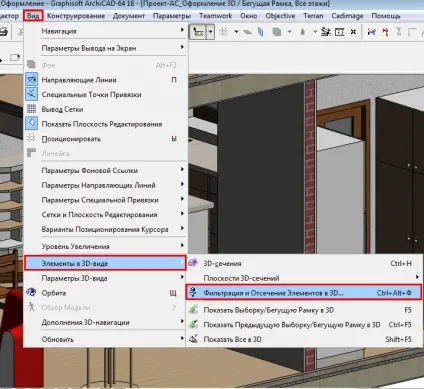

Мал. 7 - Фільтрація і Отсечение Елементів в 3D ArchiCAD

Відкриється діалогове вікно, показане на рис. 8.

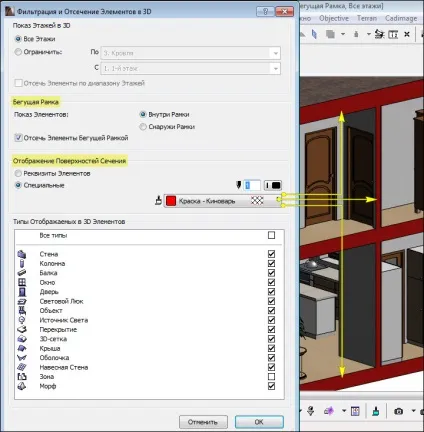

Мал. 8 - ArchiCAD розрізи: настройка поверхні перетину і варіантів відображення 3D елементів

За замовчуванням для відображення поверхонь в Перетині встановлені «Реквізити Елементів». Ви може вибрати спеціальне покриття і вибрати підходящий варіант у вашому конкретному випадку. Також зверніть увагу на розділ «Та, що біжить рамка» (рис. 8): показ елементів може бути або всередині рамки, або зовні.

Тут же можна обмежити показ поверхів в 3D під час відсікання елементів, тобто якщо у вас 5-ти поверховий будинок, ви можете відфільтрувати і вивести тільки 5-ий поверх і дах, або цокольний поверх і 1-й поверх, що також актуально для багатьох проектів на етапі проектування і детального опрацювання.

Параметри 3D зображення ArchiCAD

Важливу роль відіграє візуальне оформлення отриманого 3D виду, в тому числі і розрізу 3D.

Для настройки зовнішнього відображення потрібно вибрати Вид -> Параметри 3D-виду -> Параметри 3D Зображення або ж перебуваючи в 3D вікні (гаряча клавіша F3), натиснути ПКМ -> Параметри 3D Зображення ... Відкриється діалогове вікно, як показано на рис. 9.

Мал. 9 -ArhiCAD - відображення 3D виду

Пропонуємо Вам ознайомитися з матеріалом "Параметри 3D зображення в АРХІКАД", де ви знайдете докладний опис всіх опцій діалогового вікна, показаного на рис. 9.

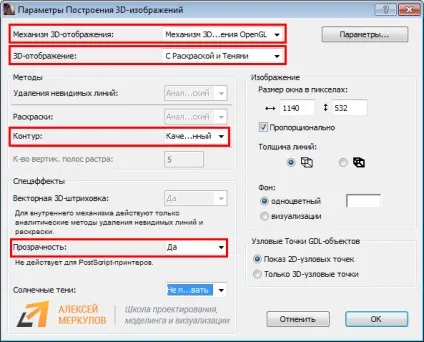

Щоб максимально полегшити вам роботу пропонуємо оптимальні настройки 3D відображення елементів в АРХІКАД (рис. 10). Однак врахуйте, у вашій конкретній ситуації така настройка параметрів може бути зайвою.

Мал. 10 - Оптимальні параметри побудови 3D-зображень в АРХІКАД

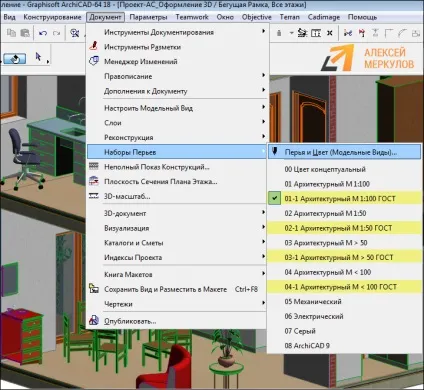

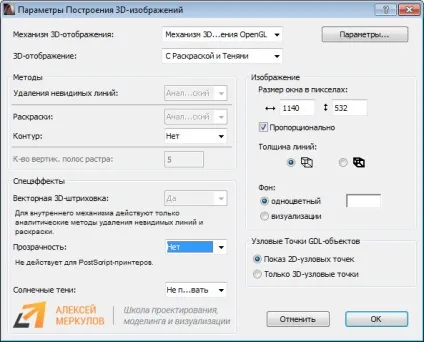

Тут найкорисніший параметр - «Контур». За замовчуванням це налаштування вимкнено. Саме вона надає чіткості об'ємним елементам. Однак різнобарвне уявлення контурів (як прищепило, буде за замовчуванням, якщо ви не міняли настройки в Наборі пір'я) не завжди доречно. Якщо відображення об'єктів в Архікад має неправильний колір, то вам потрібно попрацювати з Набором пір'я.

Мал. 11 - Архікад - відображення квітів некоректне

Мал. 12 - ArchiCAD настройка пір'я

ПРИМІТКА: Мої передплатники неодноразово запитують: як зробити розріз в АРХІКАД 12 або, наприклад, розріз в АРХІКАД 16. Варто відзначити, що вищеописаний принцип підходить для будь-якої версії ArchiCAD!

Підіб'ємо підсумок: в Архікад 3д розріз отримати досить просто, якщо виконати кілька послідовних дій. Обов'язково опрацювати матеріал на практиці.
