Як зібрати колектор для теплої підлоги

Теплі підлоги вже давно стали ознакою приміщень високих стандартів.

Їх застосування викликано високою якістю обігріву - приміщення прогрівається по всьому об'єму за рахунок природної конвекції, так як для повітря кімнати нагрівачем служить вся площа підлоги.

Сам підлогу при цьому нагрівається від електричного, плівкового або старого доброго водяного нагрівача - котла гарячої води.

виконувана функція

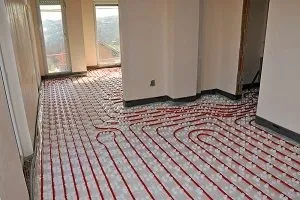

Житловий будинок або квартира мають кілька кімнат, і в кожній з них в підлогу укладають тепловий контур.

До магістралі теплоносія він підключається через вузол вхід-вихід у вигляді двох труб.

Потреба в тепловій енергії по кожному з контурів, як правило, різна: температура в різних кімнатах може відрізнятися. З іншого боку, площі приміщень не однакові, а значить обсяг теплоносія для кожної кімнати теж різний.

Таким чином, між котлом і контурами обігріву необхідно встановити розподільник з функціями регулятора. Такий пристрій називається колектор. За своїм функціоналом це змішувальний вузол. Його завдання - забезпечити подачу води в контури.

Зауваження фахівця: вхідні температура від котла може досягати 80 градусів, а для контуру теплої підлоги температура води за нормативами не повинна перевищувати 40 градусів. Досягти необхідної величини, тобто знизити до 40С, можна змішуючи гарячу воду з остигнула обраткой.

Складові частини

Зазвичай колекторна труба має з'єднувальні вузли - за кількістю теплових контурів.

Всього колектор містить дві труби:

одна виконує функції змішувача і подачі теплоносія в контури;
інша служить для збору обратки від всіх контурів і повернення охолодити в контурах води в котел, і, частково, через дво- або триходовий вентиль, в вихідний змішувач.

Добавка в змішувач гарячої води від котла відбувається включенням термостатичного вентиля, який ставиться на шляху подачі води в змішувач. При зниженні температури в змішувачі менше допустимого (ми пам'ятаємо - це 40 о С) вентиль подає порцію гарячої води.

Зверніть увагу: на кожен висновок гребінки змішувача встановлюється терморегулятор для обмеження обсягу гарячої води по кожному контуру теплої підлоги.

Ця група біметалевих клапанів змінює прохідний перетин, а також обсяг пропускається води. Це дозволяє встановити температуру за бажанням. На входах обратки встановлюють датчики протоки, а гребінку обратки постачають ще і відводом повітря. Прокачування теплоносія по системі виконують водяним насосом, який створює необхідний тиск в магістралі.

Повний набір деталей колектора містить ще й різну сантехнічну арматуру. У наборі пристроїв для теплих водяних підлог колектор, мабуть, найбільш важливе з них, так як він забезпечує:

безпеку і правильну експлуатацію підлог;
можливість налаштування комфортних умов користування тепловими приладами.

саморобні конструкції

Колектор має істотний недолік - висока вартість.

Тому багато «самоделкиних» збирають своїми руками різні варіанти колекторів, погодившись зі своїм гаманцем і наявністю комплектуючих.

Є два варіанти такого шляху:

Зібрати колектор з покупних комплектуючих, користуючись тим, що практично всі вони є в продажу. Це може бути економно, але якість застосовуваних виробів залишає бажати кращого.
Замінити деякі деталі колектора на труби з поліпропілену. Тут очікувана економія може скласти до 40%, але естетика готового пристрою і надійність, м'яко кажучи, не дуже ...

Схема колектора на 3 петлі може бути реалізована наступним чином:

Спочатку слід зібрати труби колектора - обратки і теплоносія, яке живить теплові контури. Для цього використовують по одній гребінці на 3 канали або по 3 однопетельних вузла на кожен колектор.
Колектор обратки комплектується датчиком протоку або витратоміром і встановленим зустрічно вузлом підключення рукавів підведення обратки по кожній петлі. Однопетльовою колектори з'єднуються різьбовими елементами в гребінку. Кожна петля теплоносія містить теплодатчік з виконавчим механізмом і вузол підключення магістралі харчування теплового контуру.
До одного кінця колекторів підключені воздухоотводчики, а з іншого - до труб колектора підключений насос перекачування теплоносія, і додатково до цієї точки підключається термостатичний вентиль або сервопривід, який час від часу поповнює змішувач гарячою водою.

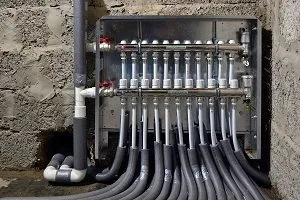

Колектор в зборі кріпиться до стіни, перевіряється на працездатність і підключається до теплових контурів. Після цього проводиться остаточний монтаж і налагодження всієї системи.

Тут наведено найпростіший працюючий варіант колектора для теплої підлоги доступний широкому колу майстрів саморобок. Можливості реальних колекторів часто розширюють, підключаючи складніші системи регулювання та обліку.

Наприклад, підключають лічильники тепла, додаткові вимірювачі температури і багато іншого, хто на що здатний - на те й існують самодельщики-винахідники, щоб що-небудь «зібрати самому».

Якщо саморобний колектор буде спаяний з поліпропіленових труб. то необхідно поповнити арсенал своїх інструментів спеціальним паяльником для зварювання деталей з цього полімеру.

При складанні способом зварювання розмір кожного однопетельного вузла збільшується за рахунок швів, а якщо теплових контурів більше 3, то весь колектор стає громіздким, і його установка стає проблематичною. В іншому схема пластикового колектора і його настроювання нічим не відрізняється від описаного раніше.
