Як вибрати насос циркуляційний

Системи опалення з примусовою циркуляцією користуються все більшою популярністю у власників заміських будинків. Раніше ми вже говорили про ремонт циркуляційного насоса - головного елемента такої опалювальної системи, сьогодні мова піде про те, як правильно його вибрати.

З чого складаються циркуляційні насоси, їх різновиди

Всі подібні насоси складаються з наступних компонентів:

корпусу. на якому встановлюється «равлик»;
контурних труб. кріпляться до «равлику»;
електричного двигуна. на якому є клеми для підключення до мережі;
ротора - обертового елемента конструкції (з одного боку ротор засмоктує теплоносій, після чого нагнітає його в контурні труби, в результаті на виході насоса утворюється необхідний тиск).

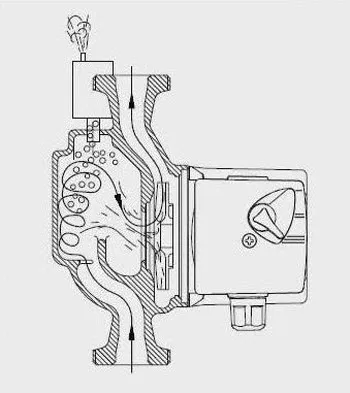

Циркуляційний насос в розрізі

Використання циркуляційного насоса позбавляє від цілого ряду проблем. Так, якщо при природної циркуляції вода в останньому радіаторі холодна, а в довколишніх - трохи тепла, то при зворотному надходженні теплоносій з низькою температурою змушує котел працювати інтенсивніше, часом навіть на піку його можливостей. Більш того, якщо при проектуванні опалювальної системи були допущені помилки, то різниця в температурі буде ще помітніше.

Переваги використання циркуляційних насосів

Істотно знижуються вимоги стосовно ухилу труб контуру.
Всі пробки, причиною яких є температурна різниця, усуваються.
Приміщення обігрівається рівномірно, оскільки теплоносій буде однаково теплим у всіх елементах системи.
Стабілізується робота котла.
Діаметр трубопроводу може бути меншим.

види насосів

З огляду на конструктивні особливості, циркуляційні насоси були розділені на дві великі групи - з сухими і мокрим ротором.

Сухі циркуляційні насоси відрізняються тим, що ротор в цьому випадку при експлуатації не стикається з рідиною - теплоносієм системи. Такі пристрої ізолюються спеціальним кільцем, для них характерний досить високий ККД (близько 80-85%), а також невисокий рівень шуму при роботі. Сухі насоси мають великі габарити, ніж їх «родичі» мокрого типу, а для установки потрібна особлива підводка труб контуру.

Насоси циркуляційні сухого типу встановлюються переважно в окремо розташованих котельнях, які обслуговують два-три будинки або ж один об'єкт промислового типу. Пристрої з сухим ротором вимагають регулярного техобслуговування.

Сухий циркуляційний насос

На відміну від них, мокрі насоси роками працюють без будь-якого обслуговування. Ротор в них контактує з теплоносієм, ізолюється лише стартер - нерухомий елемент електричного двигуна. Перевага таких насосів в тому, що теплоносій є одночасно і мастилом для ротора, що і є головним «секретом» довговічності і відсутності шуму при роботі. Незважаючи на низький ККД (часто не більше 60%), вони зручні і компактні, завдяки чому настільки поширено використовуються в побутових опалювальних системах.

Циркуляційний насос з мокрим ротором

Крім того, за способом приєднання електродвигуна, циркуляційні насоси діляться на:

насоси з муфтових з'єднань;
насоси конструкції під фланцеве з'єднання.

Зверніть увагу! Якщо все патрубки приладу (тобто, напірний і всмоктуючий) розташовуються на одній осі, то таке виконання є прямоточним. Це означає, що насос можна врізати безпосередньо в лінію, використовуючи для кріплення спеціальну раму.

Промислові циркуляційні насоси дещо відрізняються від побутових.

Здвоєний циркуляційний насос прімишленного типу

Як вибрати насос циркуляційний?

Ми ознайомилися з конструктивними особливостями насосів і їх різновидами, але поспішати в магазин за покупкою ще рано. Слід ще визначитися з параметрами, на які потрібно звертати увагу при виборі тієї або іншої моделі.

маркування

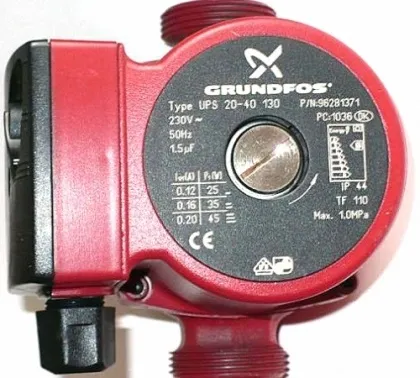

Маркування на корпусі

Перше, що ми повинні побачити, взявши в руки вподобану модель - це маркування, яка буде знаходитися під назвою. Це може бути, наприклад, 32-50. Перше число тут -розміри під'єднання, 32 мм або 1,25 дюйма. Найчастіше насоси комплектуються гайками необхідних розмірів, що дають можливість швидко його зібрати / розібрати.

Друге число - це висота підйому насоса. У нашому випадку це 5 м водяного стовпа або 0,5 атмосфери. Існують насоси, створені для більшої або меншої висоти.

Крім того, на корпусі повинна бути табличка, в якій вказується, яка максимальне навантаження повинна бути і за яких параметрах. Під параметрами мається на увазі продуктивність - для її регулювання в насосі передбачені три положення. Це і є другий критерій вибору насоса.

продуктивність

Всі вимоги до циркуляційного насосу тісно пов'язані між собою. Під продуктивністю мається на увазі обсяг теплоносія, що переганяється насосом при мінімальному навантаженні на нього. Чим вища продуктивність, тим якісніше модель.

Для того щоб дізнатися необхідну продуктивність, ми скористаємося популярної формулою:

Т1 - температура теплоносія в зворотному трубопроводі;
Т2 - його температура в прямому трубопроводі;
N - середня потужність котла опалення;
Q - продуктивність, яку нам потрібно обчислити.

Середнє значення температури води в «обратке» (Т1) беремо 65-70 ° С, в той час як температура в прямому трубопроводі (Т2) складе приблизно 95 ° С. Так ми приблизно зможемо підібрати відповідні установки в насоса. Вважається, що на кожні 10 м трубопроводу потрібно 0,6 м напору. або висоти підйому насоса.

Крім того, є і вже готові теплові нормативи. Згідно з ними, для кожних 10 м² опалювальної площі необхідний всього 1 кВт потужності. І якщо, наприклад, потужність однієї радіаторної батареї складе 200 Вт, то для 10 м² знадобиться п'ять секцій. Але дана кількість секцій щодо, оскільки в більшості випадків їх кількість більше, «із запасом». Тому нам потрібно взяти до уваги факт, що циркуляційний насос зобов'язаний впоратися з підведенням теплоносія до кожного радіатора в будинку.

необхідна потужність

Електрична потужність, необхідна для роботи насоса - це черговий параметр, на який варто звертати увагу при покупці. Найчастіше така потужність незначна - не більше 200 Вт. Вона має значення лише в тих випадках, коли планується перманентне використання насоса.

Як зовнішні чинники впливають на працездатність?

Крім зазначених параметрів, при покупці нам потрібно брати до уваги і вплив зовнішніх факторів на роботу насоса, які, безумовно, мають місце бути. В першу чергу - це температура навколишнього середовища, від неї залежить кількість теплової енергії, необхідної для обігріву будинку і потужність пристрою. Часом навколишнє середовище впливає і на сам насос: якщо він «замерзне», то працювати буде дещо гірше, ніж, якби він був «розігрітим».

Зверніть увагу! Якщо циркуляційний насос буде обраний неправильно, то він може не справлятися з навантаженням і перегріватися. Тому перед покупкою ми додатково вивчаємо технічні характеристики опалювальної системи.

Також потужність насоса залежить від діаметра трубопроводу - чим він більший, тим потужніше буде потрібно пристрій. Більш того, якщо в якості теплоносія використовується не вода, а антифриз, то циркуляційний насос повинен бути більш потужним, адже в'язкість антифризу інша. Добре, що асортимент насосів сьогодні досить широкий і дозволяє підібрати пристрій буквально для кожної системи опалення.

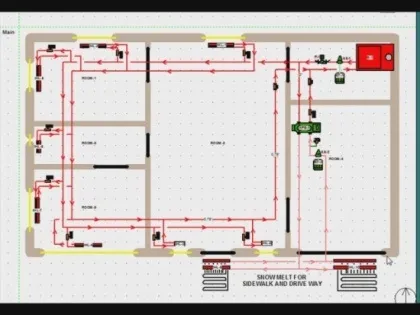

Потужність насоса залежить від діаметра трубопроводу

Для того щоб пристрій справлялося з навантаженням, ми повинні знати, чи буде воно постійно працювати. Якщо це не так і насос буде включатися лише в якості підживлення основної системи (або для корекції тиску), то висока його потужність не є обов'язковою умовою. Зрозуміло, якщо мова йде про врізання в контур з природною вентиляцією, то на частку насоса випадуть високі навантаження. Тоді при виборі ми повинні керуватися правилом «чим потужніший, тим краще». Якщо потужності насоса не вистачить, то радіатори будуть ледь теплими, а сам прилад може просто згоріти.

Важливий момент! Якщо насос розрахований на трубопровід з діаметром 1 дюйм, то не варто встановлювати його в труби більшого діаметру, нехай і зі спеціальними адаптерами. Нерідко це послаблює натиск води.

Про важливість бренду

Найменувань циркуляційних насосів є безліч, але це не заважає всім їм мати практично ідентичні характеристики. А якщо істотні відмінності є, то стосуються вони переважно надійності і терміну експлуатації.

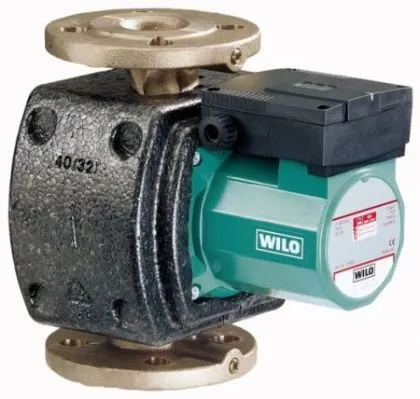

Циркуляційний насос Wilo

Найпопулярнішими брендами сьогодні є Grundfos, Speroni, Wilo, ELSO-THERM і Wester. Крім них, зустрічається маса відвертих китайських підробок і не тільки (маються на увазі «справжні» китайські товари). Зазначені нами бренди вважаються споживачами самими якісними і надійними. Циркуляційні насоси від відомих виробників практично безшумні. Переконатися в тому, що пристрій працює, можна, лише доторкнувшись до нього, або на слух, але з відстані в кілька сантиметрів. Вони довговічні і можуть прослужити вам багато років, але мають істотний недолік - високу вартість (вона практично вдвічі більше, ніж у менш популярних моделей).

Інші марки є середнім варіантом. Вони непогано працюють, ціни на них не кусаються, поломки трапляються нечасто.

Про насосах з Китаю думки всіх покупців сходяться: пристрої рано чи пізно починають видавати шум, ротор починає «гуляти». Термін їх експлуатації часом досягає декількох років, але в більшості випадків не перевищує декількох місяців. Коштують вони, природно, недорого.

Що ж вибрати?

Поширені запитання

1. Чи будуть шуміти труби при використанні насоса?

У трубах може шуміти лише в тому випадку, якщо неправильно вибрано пристрій або в магістралі скупчився повітря. Для видалення повітря робимо наступне:

заповнюємо водою всю систему;
видаляємо повітря, використовуючи для цього клапани на радіаторах - «воздушки»;
запускаємо котел опалення і насос;
чекаємо деякий час, після чого ще раз видаляємо повітря;
перевіряємо тиск, заповнюємо контур водою;
запускаємо насос і регулюємо його (якщо його взагалі можна регулювати).

2. Чи можна для водопостачання використовувати насос високого тиску?

Однозначно - ні! Нехай вони (насоси) і виглядають практично однаково, але в водопостачанні насосне обладнання використовується виключно для того, щоб підтримувати необхідний тиск, якщо його з тієї чи іншої причини недостатньо.

3. З чого роблять насоси?

Деякі деталі (вал, кулькові підшипники) сучасних насосів виготовляють з кераміки. Це не тільки забезпечує безшумну роботу, а й значно збільшує термін експлуатації.

4. Чи є насоси для гарячого водопостачання?

Так, такі існують. Це, наприклад, циркуляційний насос GRUNDFOS Comfort UP, завдяки якому не потрібно чекати, коли з крана почне текти гаряча вода. Зрозуміло, його використання збільшить витрату електроенергії і самої води.

5. Скільки енергії споживають електроенергії?

У більшості випадків циркуляційні насоси - вкрай економічні прилади, які споживають енергії стільки ж, скільки звичайна лампочка. Нещодавно всі виробники насосів «домовилися» про присвоєння виробам ярликів, що повідомляють про їх «ненажерливість», як у випадку з побутовою технікою. Була розроблена класифікація, згідно з якою пристроїв А-класу, наприклад, потрібно не більше 6 Вт.

Зверніть увагу! Більш економічними є саме регульовані насоси!

6. Як часто потрібно міняти циркуляційні насоси?

Якщо насос якісний, то він прослужить близько десяти років. Хоча, як ми вже говорили, чимало залежить і від самої фірми-виробника. Щоб ваш прилад послужив довше, дотримуйтеся всіх рекомендацій стосовно експлуатації: правильно підберіть модель і встановлюйте її, уникайте завоздушіванія магістралі, в якості теплоносія використовуйте лише спеціально очищену воду.
