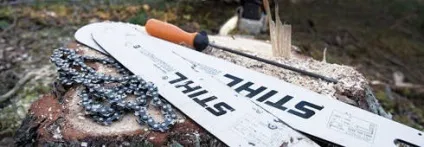

Як правильно встановити ланцюг і шину на бензопилу stihl

Інноваційні види бензопили дають можливість їх власникам виконувати роботу, без додатка особливих зусиль. Робота буде виконана якісно і в найкоротші терміни, якщо монтаж ланцюга на бензопилу проведений своєчасно і якісно.

Перед тим, як приступити до складання бензопили, необхідно проконтролювати наявність всіх компонентів. Також важливо дотримуватися техніки безпеки і неодмінно одягнути рукавички для захисту. Це необхідна умова при будь-якому контакті з ланцюгом пилки, оскільки існує загроза травми зубами ланцюга.

Пили бувають з пристроєм швидкого натягу ланцюга, боковим пристроєм натягу і переднім пристроєм натягу ланцюга.

Слідуючи покрокової інструкції, готуємо пилу до роботи.

Пристрій швидкого натягу ланцюга

Ланцюг натягується за допомогою установочного коліщатка, при цьому немає необхідності у використанні інших інструментів.

• Готуємо поверхню для роботи. Вона повинна бути зручною і рівною. Щоб не зіпсувати поверхню і сам інструмент, застилає її чимось м'яким, наприклад килимком. тепер викладаємо на поверхню окремо шину, ланцюг і руховий блок.

• Наступний крок - необхідно відкрити смушкову гайку, після чого, зняти кришку зірочки ланцюга.

• Повернути закріплену на шині натяжну зірочку вправо до упору.

• Поступово накладаємо ланцюг поверх шини, починаючи з вершини шини. Важливо стежити за правильністю напрямки ланцюга. Не забуваємо про захисних рукавичках.
• Тепер ланцюг необхідно перевернути так, щоб шина була поверх ланцюга.

• Повторно перевіряємо точність розташування і спрямованість руху ланцюга. Різець, розташований на верхівці шини повинен бути звернений вперед.
• Ланцюг в збірці з шиною надягаємо на зірочку. В процесі напрямна шина насувається на болт з буртиком.
• Тепер надягаємо назад кришку ланцюгової зірочки на руховий блок, при цьому важливо простежити, щоб всі штирі зайшли у відповідні отвори. Повертаємо смушкову гайку до зіткнення зірочки ланцюга з корпусом двигуна. Кришку зірочки не потрібно затягувати повністю.
• Далі у напрямку вершини шини повертаємо затискний гвинт. Провідні ланцюгові ланки повинні заходити в канавку шини.
• Закручуємо смушкову гайку так, щоб кришка ланцюгової зірочки щільно сиділа на руховому блоці. Закриваємо смушкову гайку до її фіксації.
• Перевіряємо візуально, що ланцюг не провисала.

• Далі перевіряємо, чи не перетягнена у нас ланцюг. Для цього відпускаємо ланцюгове гальмо, відтягує рукою ланцюг по лінії руху (при цьому не забуваємо про захисних рукавичках).
• Після цього пила готова до роботи і залишається тільки останній крок - активізація ланцюгового гальма.

Таким чином, монтаж пиляльного ланцюга і шин з пристроєм швидкого натягу ланцюга має свої явні переваги, а саме те, що натягнути ланцюг не складає труднощів і не вимагає додаткового інструменту.

Бічне пристрій натягу ланцюга

Розглянемо покрокову інструкцію монтажу при бічному пристрої натягу ланцюга.

• Як і у випадку з пристроєм швидкого натягу, перший крок - це підготовка робочої поверхні, на яку викладаємо блок, комбінований ключ, шину і ланцюг.
• Наводимо руховий блок в положення вертикально і комбінованим ключем відкручуємо гайки. Тепер можна зняти кришку ланцюгової зірочки.
• Провертає натяжний пристрій для ланцюга вліво, щоб натяжна елемент стикнувся з поглибленням в корпусі.
• Далі, як і при монтажі з пристроєм швидкого натягу, обережно накладаємо ланцюг на шину. Починаємо процес від вершини шини. Важливо стежити за правильністю напрямки ланцюга. Необхідною умовою залишається наявність рукавичок для захисту при роботі з гострими різцями ланцюга.
• Повертаємо ланцюг так, щоб шина повністю була на ланцюзі.
• Повторно перевіряємо точність розташування і спрямованість руху ланцюга. Різець, розташований на верхівці шини повинен бути звернений вперед.
• Ланцюг в збірці з шиною надягаємо на зірочку. В процесі напрямна шина насувається на болт з буртиком.
• Надягаємо кришку на руховий блок і затягуємо гайки. Тепер ланцюг з шиною жорстко закріплені і є можливість відкоригувати ланцюгове натяг.
• У разі якщо ланцюг натягнута слабо і провисає, то її ланки не знаходитимуться в канавці шини.
• Далі провертає затискної гвинт ланцюга до такої міри, щоб ланцюг провисала абсолютно трохи, а ланки розташовувалися в канавці шини.
• Вершину шини піднімаємо вгору і ще злегка прикручуємо гвинт. Ланки ланцюга повинні повністю ввійти в канавку.
• Комбінованим ключем затягуємо гайки.
• Повторно перевіряємо знаходження ланцюга в канавці. І перевіряємо, щоб не було провисання.
• Далі перевіряємо, чи не перетягнена у нас ланцюг. Для цього відпускаємо ланцюгове гальмо, відтягує ланцюг по лінії руху (при цьому не забуваємо про захисних рукавичках). Якщо ж що ланцюг не рухається, то треба знову відвернути гайки і повторити вищеописані маніпуляції.
• Можна активізувати ланцюгове гальмо і починати роботу бензопили.

Переднє пристрій натягу ланцюга

Розглянемо інструкцію з проведення правильного монтажу ланцюга і шини при передньому пристрої натягу ланцюга.

• Окремі компоненти бензопили: блок двигуна, ланцюг, шину, комбінований ключ викладаємо на поверхню, застелену м'яким килимком.
• Як і у випадку з боковим пристроєм натягу ланцюга, наводимо руховий блок в положення вертикально і комбінованим ключем відкручуємо гайки. Тепер можна зняти кришку ланцюгової зірочки.
• Пристосування для натягування ланцюга потрібно повернути вліво таким чином, щоб затискний елемент пересунувся назад від зірочки.
• Далі одягаємо ланцюг на шину, починаючи з верхівки шини.
• Перевертаємо ланцюг так, щоб шина повністю розташовувалося поверх неї.
• Перевіряємо, щоб ланцюг розташовувалася на шині правильно. Вона повинна розташовуватися так, щоб зуби на верхній частині шини були спрямовані вперед.
• Далі беремо ланцюг і шину, і надіти ланцюг на зірочку, насунувши направляючу шину на болти з бурти.
• Кришку зірочки треба надіти назад на блок двигуна і закрутити гайки від руки. Тепер шина і ланцюг закріплені і можна регулювати ланцюгове натяг.
• При повороті затискного гвинта вправо, ланцюгові ланки входять в канавку шини.
• Підняти вершину вгору, ще трохи повернути затискної гвинт ланцюга. В результаті цього ланки повинні увійти в канавку.
• Тепер необхідно комбінованим ключем затягнути гайки.
• Перевіряємо провисання ланцюга і знаходження ланцюга в канавці.
• Далі перевіряємо, чи не перетягнена у нас ланцюг. Для цього відпускаємо ланцюгове гальмо, відтягує ланцюг по лінії руху (при цьому не забуваємо про захисних рукавичках). Якщо ж що ланцюг не рухається, то треба знову відвернути гайки і повторити вищеописані маніпуляції.
• Пила підготовлена ​​до роботи. Залишилося тільки активізувати гальмо ланцюга.

Своєчасно і правильно встановлена ​​ланцюг на пилку допоможе зробити процес різання деревини швидким і безпечним.
