Як правильно виставити крокви на двосхилий дах
Двосхилий дах своїми руками
Але для її будівництва треба знати кілька ключових особливостей будівництва даної споруди.
Так що ж треба знати для будівництва двосхилим даху своїми руками? Перше і найважливіше це опора, на якій вся споруда буде триматися.
Мауерлат - це квадратні, довгі бруси, які надійно закріплюються на несучій стіні, так як вони несуть основне навантаження всієї споруди.
Зазвичай, для надійності їх вбудовують в стіну, обкладаючи з трьох сторін цегляною кладкою, що дозволяє домогтися міцності конструкції.
Кроквяні ноги (крокви) - це розпірки встановлені між мауерлатів коником даху. Коник даху це горизонтальний брус, який з'єднує дві половини даху в одне ціле, за допомогою крокв.
Брус для коника краще вибирати з міцного, і товстого дерева, так як він є сполучною елементом всієї конструкції і від нього залежить її надійність. Потрібно враховувати також фактор, щоб не було надмірного намокання стін, для цього роблять на даху звис, подовжуючи кроквяні дошки додатковими відрізками, кобилькамі. це дозволяє стікає з даху воді не потрапляти на стіни будинку, а падати на деякій відстані від нього.
Кут нахилу двосхилим даху
Кут нахилу даху в ідеалі повинен складати 30 градусів, це дозволить не залежуватися на ній снігу, але в той же час вбереже від різких поривів вітру.
Для підтримки і додаткової міцності коника використовують ще один брус - лежень. Він несе на собі вертикальне навантаження ваги всієї конструкції в цілому, тому брус повинен бути міцним і достатнього діаметру.
Для більш зрозумілою картинки наведемо приклади, фото двосхилим даху своїми руками.
Для додаткової підтримки і зміцнення мауерлатів використовують поперечні, горизонтальні бруси (затяжки) їх завдання не дати поздовжнім навантаженням повалити дах разом з несучими стінами.
Для додання додаткової міцності і уникнення провисання крокв додатково по всій конструкції ставлять вертикальні бруси (стійки), вони знімають частину навантаження і не дозволяють даху деформуватися з часом.
Для утримання діагональних деформацій конструкції використовують бруси, які йдуть від стійок до затягування, ідеальним кутом в цьому випадку вважається 45 градусів, хоча багато будівельників цим нехтують.
Решетування двосхилим даху
І завершальним етапом, є обрешетка, як на фото. Поздовжні вузькі бруси, які, лягають поверх крокв і додають конструкції міцності, яка навіть дозволяє лазити по даху, під час її будівництва або ремонту, і крім цього дозволяє верхньому покриттю не деформуватися під впливом зовнішніх факторів.
кріплення деталей
Для якісного будівництва двосхилим даху своїми руками, потрібно знати ще, як закріпити, між собою деталі.
Для з'єднання діагональних конструкцій використовують пазові з'єднання деталей. Хоч і часто, його використовують і при з'єднанні перпендикулярних деталей, але варто врахувати, що дане з'єднання зменшує міцність деталей в цьому місці, тому його потрібно використовувати, лише в місцях не найбільшою важливості.
Другим способом з'єднання, є металеві куточки, пластини і т.д. Але у нього теж є недолік, при кутових навантаженнях шурупи можуть, бути просто вивернуті з дерев'яної основи.
Тому рекомендується використовувати змішаний спосіб кріплення, з урахуванням напрямку навантажень на ту чи іншу деталь.
Фото двосхилим даху
Дивіться нижче фотографії двосхилим даху, зробленої своїми руками
Лаги підлоги 2 поверху, крокви:
Решетування, покрівля, водостік:
Установка коника, снегозадержателей:
За складністю виконання установка крокв не займає першого місця в переліку будівельних робіт. Проте, правильний монтаж цих елементів неможливий без знання деяких правил і тонкощів. Недбалість призведе до втрати покрівлею герметичності і несучої здатності.
Найбільш підходящим для виготовлення крокв матеріалом є брус або дошка обріза з деревини хвойних порід. Не допускається наявність в структурі дерева тріщин, червоточини і інших дефектів. Дошки повинні бути добре висушені, інакше геометрія всієї кроквяної системи почне змінюватися відразу після зведення внаслідок усадки. Перед початком збирання все дерев'яні елементи промазиваются протипожежними і антисептичними складами.
Визначення кроку і перетину крокв
Для обчислення розмірів поперечного перерізу і кроку крокв необхідно виконати розрахунок, який вимагає знань теорії і практичних навичок. При відсутності таких можна приблизно визначити геометричні параметри кроквяної системи, звернувшись до таблиці нижче:
Довжина крокв (м)
Перш за все, слід замислитися над кроком крокв, який вибирається довільно або в залежності від ширини рулонів теплоізоляції і елементів покрівельного покриття. Далі обчислюють відношення ширини ската і прийнятого кроку крокв. Результат округлюють до цілого значення і збільшують на одиницю, отримуючи таким чином кількість крокв в одному схилі. Знаючи це число, залишається простим поділом визначити точну відстань між кроквами.
установка крокв
Залежно від конструкції будівлі можуть застосовуватися два різновиди кроквяних систем: висячі і наслонние крокви. Їх установку виконують по-різному:
1. Висячі крокви.
Своєю верхньою частиною висячі крокви протилежних скатів впираються один в одного, в той час, як їх підставу з'єднане горизонтальним елементом (затягуванням), що сприймає распорное зусилля. Так утворюється найпростіша трикутна кроквяна ферма, яку встановлюють на стіни будівлі. Кожну ферму збирають по заздалегідь виготовленому шаблоном. Робити це найкраще на землі, доставляючи готові конструкції до місця монтажу за допомогою підйомних механізмів.
2. Похилі крокви.
Кожна кроквяна нога спирається одним кінцем на стіну (точніше, на що лежить поверх стіни мауерлат), а іншим - на коньковий прогін - горизонтальний брус, встановлений уздовж лінії перетину скатів. Така кроквяна система зводиться в тому випадку, коли всередині будинку є несуча стіна або колони, на які можна сперти стійки конькового прогону. При великих прольотах скатів наслонние крокви зміцнюють додатковими опорними елементами -стійку або підкосами.
кріплення крокв
Залежно від того, з якого матеріалу побудовані стіни будинку, вибирають спосіб кріплення крокв:
1. Жорстке кріплення.
Якщо споруда складена з цегли, бетонних блоків або клеєного бруса, в опорних вузлах крокви кріпляться жорстко, тобто без можливості повороту або поздовжнього зсуву.
2. Рухоме кріплення.
Опори крокв дерев'яних будівель, що дають на початковому періоді експлуатації усадку, повинні бути рухливими (легкими). При цьому кроквяна нога може повертатися або зміщуватися в опорі. Завдяки цьому геометрія кроквяної системи не порушується при всиханні дерев'яних стін.
Схожі записи
Основою будь-якого даху з декількома скатами є кроквяна система. Кроквяна система являє собою конструкцію,
Привабливий зовнішній вигляд будинку багато в чому залежить від пристрою покрівлі. Крім цього, саме вона
Інструкція по монтажу кроквяної системи для двосхилим даху
Двосхилий дах - одна з найбільш популярних в індивідуальному будівництві. Зводити її досить просто, матеріалу йде трохи, а захист від дощу, снігу та вітру вона забезпечує хорошу. Будівництво даху можна розглядати, як окремий етап, що складається з її проектування, розрахунку необхідних матеріалів, установки кроквяної системи, утеплення, гідроізоляції і укладання покрівельного матеріалу.
Кроквяна система - скелет даху, і тільки при її правильному розрахунку і кріпленні можливе довге служба всієї покрівлі, без перекосів, протікання і обвалів. Установку крокв найкраще доручити бригаді професіоналів, однак якщо це неможливо, реально це сідлати своїми силами, але без помічників, в будь-якому випадку, не обійтися.
Матеріал для крокв
Щоб найбільш точно розрахувати необхідну кількість матеріалу, варто намалювати (самостійно або в спеціальній програмі) план кроквяної системи та його розкладку. З огляду на довжину дощок і брусів, можна так скомпонувати елементи, що кількість відходів буде мінімально.
Увага потрібно приділити не тільки якості деревини, але і кріпильних елементів. Саморізи для кріплення конструкції повинні бути від перевіреного виробника, з прокладками від 2 мм і більше. Також потрібно врахувати необхідність антисептичної і протипожежної обробки деревини.
При зведенні крокв знадобляться інструменти:
- вимірювальні прилади - точна і довга рулетка (бажано 6 м і більше), рівень, шнур для схилів, олівець для відміток,
- молотки і цвяхи, обценьки,
- столярний ніж, ножівка, пила (або бензопила),
- дриль, шуруповерт і саморізи,
- сокиру,
- болгарка,
- шаблони для скріплення елементів кроквяної конструкції під правильним кутом,
- упор для установки крокв - брус 6 * 6 см з прикріпленим по обидві сторони куточком 40 * 40 мм,
- троси для підйому крокв.
Види стропильних конструкцій та її елементи
Кроквяна система для великих і маленьких дахів буде дещо відрізнятися по конструкції, також її пристрій залежить від наявності опорної балки і її розташування, кута скатів.

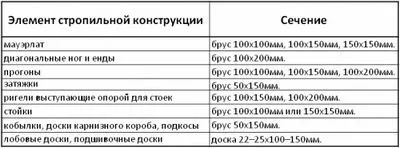

Основні елементи кроквяної системи:
- мауерлат - опорний брус товщиною 150 * 150 мм, для більш рівномірного розподілу навантаження на стіни,
- кроквяна нога,
- підкроквяна нога, або ригель,
- стійка,
- прогін - дошка 50 * 200 мм, до якої кріпляться кроквяні ноги вгорі,
- лежень.
Крокви можуть бути висячими і наслоннимі. Висячі кріпляться кінцями до стін будинку і коника даху, при великій їх довжині доводиться компенсувати навантаження на вигин і стиск стяжками, що з'єднують кроквяні ноги. Похилі крокви можна зводити в будинках, всередині яких є несучі стіни і можна використовувати опорну балку, на яку кріпиться стійка. Кінці крокв спираються на цю стійку і на зовнішні стіни будинку, середня частина підтримується опорами. Оптимально, якщо в конструкції є і висячі, і наслонние крокви, це робить дах міцнішою.
монтаж крокв
Етап 1 - установка мауерлата
Насамперед на зовнішні стіни кріплять мауерлат за допомогою анкерних болтів. Бажано, щоб він був цілісним або з мінімумом з'єднань, це підвищить міцність конструкції. Мауерлат повинен розташовуватися абсолютно рівно, так як від цього залежить точність установки всього даху. При необхідності під нього можуть вставлятися прокладки, в виступаючі частини стісуються. Надалі до мауерлату будуть кріпитися кроквяні ноги.
Етап 2 - прогін
Використання конструкції крокв з прогоном підвищує надійність покрівлі і спрощує збірку, так як можна монтувати кожну пару крокв окремо. Прогін встановлюється в вищих точках фронтальних стін і кріпиться за допомогою металевих куточків і анкерних болтів. Його кінці повинні бути гідроізольовані.
Етап 3 - збірка стропильних секцій
Перед складанням крокв нарізають заготовки, намагаючись використовувати матеріал так, щоб кількість відходів було мінімальним. При необхідності дошки можна подовжувати, приділяючи увагу надійності з'єднання, наприклад за допомогою накладок або внахлест. Розташовуватися він повинен не менше ніж в метрі від будь-якого з країв. З'єднання краще не розташовувати рівно посередині, так як несуча здатність ноги знижується, оптимальне розташування - третина від загальної довжини.
Крокви збирають згідно з кресленнями, шаблони (кути, під якими елементи повинні розташовуватися один до одного) дуже спрощують цю роботу. Найпростіше проводити збірку стропильних секції на землі, піднімаючи потім їх наверх. Однак для цього може знадобитися лебідка або кілька помічників.
Спочатку всі елементи розкладаються один щодо одного так, як вони будуть розташовуватися в готової секції. Ретельно підганяються кути і зазори. Потім цвяхами кріпляться накладки до верхньої частини крокв, посередині ноги з'єднуються стяжками. У кожне цвяхове з'єднання повинно бути вбито не менше 5 цвяхів. До нижньої частини ніг прикручуються тимчасові планки.
Етап 4 - установка кроквяної системи
Крокви піднімають поступово. Спочатку на 30 градусів, потім за допомогою страховки і тросів до 60. На цьому етапі на зворотну сторону закріпленої за допомогою тросів конструкції прибиваються ригелі і стяжки. Потім секція піднімається до вертикального положення, яке перевіряється за допомогою рівня і конструкція фіксується болтами і куточками до прогону і до мауерлату.
Виставляти крокви можна двома способами:
При першому встановлюються перша і остання секції, між ними натягується шнур і по ньому монтуються всі інші частини.
При другому - кроквяні секції встановлюються над однією половиною будинку, а друга половина конструкція висить на прогоні і до них тулиться. Далі монтується перша секція з протилежного боку, і поступово інші, такий процес нагадує закривання штор і закінчується в середині даху.
Після монтажу кроквяної системи можна приступати до виготовлення обрешітки, пароізоляції і утеплення.
