Як накреслити рівний овал, коло, півколо, правильний еліпс циркулем і без циркуля на

Оздоблення стелі в кімнаті може включати в себе створення кіл або шаблонів інших різних форм. Часто подібне практикується під час організації підвісних гіпсокартонних конструкцій. Для того, щоб накреслити овал, коло, півколо, правильний еліпс циркулем і без циркуля на стелі можна скористатися кількома відомими способами і зрозуміти маленькі хитрощі будівельників. Отже, Вашій увазі надані 4 варіанти креслення форм на стелі - вибираємо з них найбільш підходящий.

Спосіб №1. Скористаємося циркулем для нанесення кіл

Цей спосіб найпростіший, якщо враховувати, що радіус кола максимум 1 м.

Як накреслити рівний овал, коло, півколо, правильний еліпс циркулем і без циркуля на

На фото представлений стандартний циркуль радіусом 64 см. Використання циркуля - найоптимальніший і точний метод побудови кола на стелі.

Коло циркулем можна накреслити і без додаткового креслення, але по-іншому справа йде з овалом і еліпсом.

Щоб форма кіл була максимально точною і рівною слід:

Спроектувати потрібну форму на папір із співвідношенням 1см: 1м з урахуванням всієї площі стелі.
Перенести основні точки креслення на стелю.

При цьому вибираємо найбільш підходяще і зручне побудова:

Для виконання креслення овалу, вписуємо його в ромб

Окреслюємо рівносторонній ромб. Опускаємо перпендикуляри з вершини ромба до нижніх сторонам і навпаки (це повинен виявитися центр боку), відзначаємо точки на відрізках. Малюємо дві дуги по різних сторонах фігури. Довжина перпендикуляра дорівнює радіусу кіл. Далі ставимо циркуль вістрям в точку перетину двох відрізків, а олівець в одну з точок на стороні ромба і з'єднуємо її з протилежною точкою. Повторюємо дії з протилежного боку.

Позначення кольорів:
чорним - перпендикуляри.
синім - перші дуги.
червоним - пара друге дуг.

Також використовують креслення за допомогою двох кіл

Нанесіть на поверхню чотири точки. наприклад А, Q1, Q2, B (вони опиняться в самому овалі). Беремо відстань між крайніми точками і ділимо навпіл - отримуємо радіус 2х кіл з центром А і B. Два кола перетинає відрізок Q1Q2. Від отриманих точок m, n проводимо відрізки 1,2,3,4. З'єднуємо точки 1 і 2, 3 і 4 відповідними дугами.

Точка 1 і точка n утворюють радіус кола.

Можна надати схему ще одного способу створити еліпс

На малюнку В точки 1 з'єднуються з протилежними Q1. Перетин отриманого відрізка з осьовими і буде центром радіуса малої дуги.

Спосіб №2. Найбільш ходовий метод креслення

Щільна шнурівка;
Саморіз;
олівець;
Дриль або перфоратор.

Цей метод ідеальний, для нанесення окружності при монтажі підвісної стелі гіпсокартоном.

У робочу поверхню вбудовуємо саморізи на заздалегідь зазначеному відстані. Обраний відрізок визначить величину еліпса. Між ними прив'язуємо шнур з необхідним запасом, що не натягуємо. Закріплюємо в шнур олівець і акуратно окреслюємо овал.

Природно, що геометрична фігура буде не зовсім рівна, але це легко виправити пізніше. Профілі, які створять конструкцію, вирівняють овал.

Трохи відрізнятися буде хід виконання роботи, якщо один кінець шнура (дроту) прив'язати до саморізи, інший - до олівця. Креслимо дві окремі кола. Після з'єднуємо їх дугами, зайві відрізки стираємо. Отримуємо більше точний малюнок.

Використовуємо отримані знання для створення півколо, вигинів.

Освоюємо метод нанесення еліпса на стелю.

Метод "саморобного циркуля" дозволить накреслити овал самої різної величини, на відміну від наступного методу.

Спосіб №3. Робимо овал, коло з шаблоном: просто, але не завжди зручно

Для виготовлення знадобляться на вибір: папір, ДВП, фанера

Застосовується будівельниками для швидкого і точного нанесення овалу на стелю;
Може бути абсолютно будь-якої величини.

Виготовити вручну (саморобний) складно, а іноді нераціонально;
Зайві фінансові витрати.
Можливість виготовити трафарет тільки невеликої величини.

Альтернативою в цьому випадку буде створення шаблону не тільки овалу, а тільки його половини.

За допомогою трафарету створюємо не тільки колу, а й півкола, вигини і хвилі на стелі.

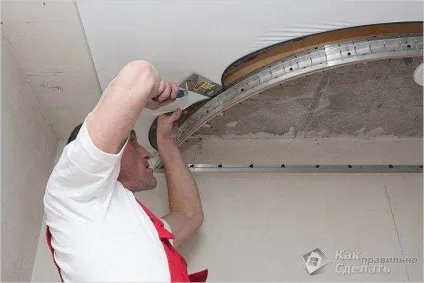

Спосіб №4. Невелика хитрість ud - профілів

Мало, хто з новачків знає цей простий і перевірений спосіб створювати кола за допомогою профілю. Секрет в тому, що овал робимо без попереднього нанесення точок на поверхню стелі.

Все, що вам потрібно:

Купуємо 4ud- профілю однієї довжини;
Робимо надрізи його через кожні 5-7 мм;
Згинаємо окружності, докладаємо стиками, утворюючи еліпс, коло.
Коригуємо довжину профілів;

З'єднуємо і використовуємо як готовий шаблон.

Це пристосування дуже універсально:

Дозволяє змінювати величину окружності;
Використовується для створення малюнків на поверхні.
Простий шаблон в експлуатації.
Може стати в нагоді для створення каркаса дворівневого гіпсокартонної стелі з еліпсом.

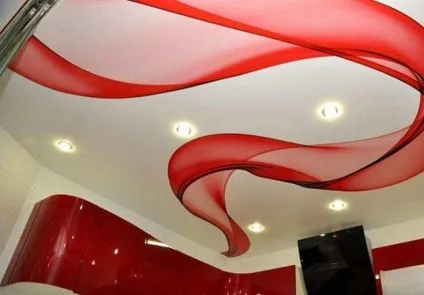

Освоївши методи нанесення на стелю кіл, півкіл, еліпса -совершенствуем майстерність і даємо «волю фантазії»:
