Модернізація одноконтурного котла системи КСТГ з метою зниження споживання газу та збільшення ККД

Добрий день. У цій статті мова піде про те, як модернізувати старенький опалювальний котел КСТГ (Розшифровка: К - котел, С - сталевий, Т - твердопаливний. Г - газовий), щоб домогтися підвищення ККД і зменшення витрати газу в рази. І найголовніше - мінімізувати витрати на саму модернізацію котла. Про те, як все це зробити своїми руками!

Котел КСТГ при роботі витрачає дуже багато газу тому тепло від згорілого палива йде в трубу так швидко, що не встигають зігріти стінки котла. Щоб котел нагрівав воду в опалювальній системі швидше і сильніше, подачу газу доводиться збільшувати. А лічильник крутиться!

Можна купити і поставити сучасний котел, зараз їх продається величезна кількість. Є двоконтурні і одноконтурні, підлогові і настінні.

Трохи про кого, які бувають котли:

Одноконтурні котли - котли, які служать тільки для опалення будинку.
Двоконтурні - поєднують в собі і котел, що нагріває воду в системі опалення і колонку - для гарячої води.
Двоконтурні котли для дому, зараз, як правило, йдуть настінні і кріпляться як колонка або замість неї (якщо змінюється).
Цінова політика котлів приблизно така:
Нові одноконтурні котли йдуть від 6000 рублів (в залежності від виробника, опалювальної площі і ККД).
Двоконтурні котли (котли-колонки), нормальної якості - від 16 000 рублів (знову ж таки залежить від багатьох параметрів і потреб).

Про заміну і установку нового котла:

Якщо міняти котел на новий, крім його вартості, піде ще купа грошей на переоформлення документів в міськгазів і ще потрібно буде ОБОВ'ЯЗКОВО укладати договір з міськгазу або сторонньою фірмою на обслуговування котла. Це ще приблизно 4000 - 5000 рублів. Без цього новий котел не можна буде оформити, плюс ще всякі довідки від «пічників» (забув як правильно організація називається) на предмет того, що ваше приміщення де буде знаходиться новий котел, відповідає всім нормам, що витяжка і димар нормальної висоти і т.д .
Загалом часу, нервів і грошей піде багато - до 20 000 - 40 000 тисяч. на все про все.

Як заощадити на газі і збільшити ККД котла не вдаючись до його заміни на більш дорогі і економічні котли?

Своїми руками робимо модернізацію одноконтурного підлогового котла КСТГ.

Вихід є! Потрібно вставити, тобто вварити труби в стінки котла поперек пальників.

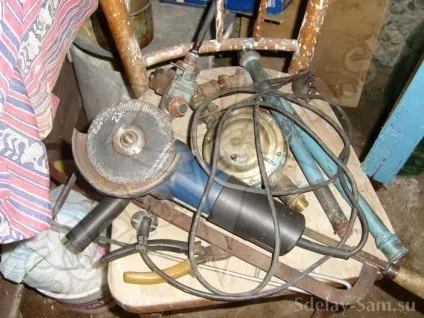

Інструменти, які будуть потрібні:

• Молотки, плоскогубці
• Гайкові та газові ключі
• викрутки
• болгарка

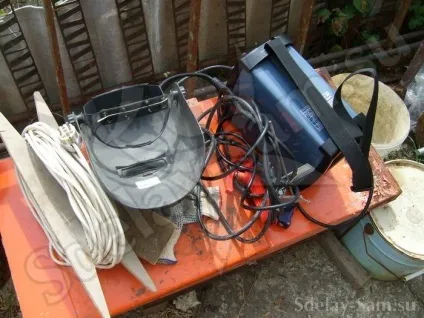

• Зварювальний апарат
• і т. д. що може стати в нагоді.

Ось що робимо:

Котел бажано від'єднати від системи опалення, попередньо злив воду з системи. Так буде набагато зручніше і зручніше працювати. Якщо котел коштує в кутку або до нього підхід обмежений, то знімати його просто необхідно. Та й проводячи маніпуляції з котлом, його доведеться перевертати з одного на інший бік.

Далі алгоритм дій з картинками і описом:

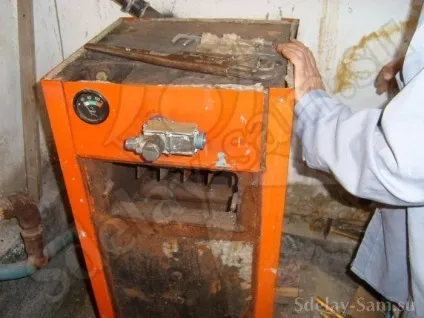

1. Акуратно знімаємо обшивку з котла.

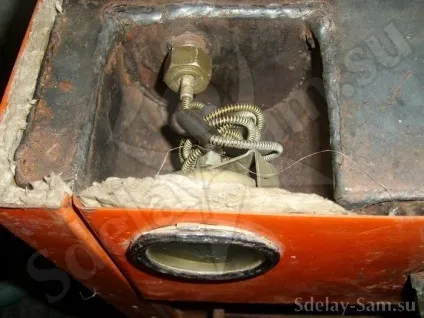

2. Знімаємо все що може нам заважати: автоматика, колосники (пальники) з запальником, термостат. Котел ми винесли на подвір'я і там вже виробляли всі маніпуляції

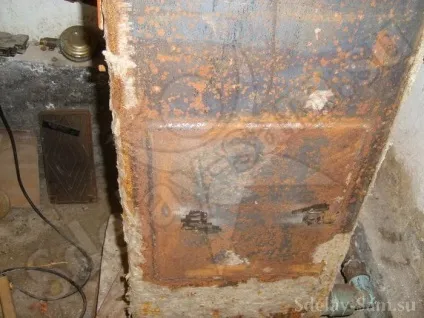

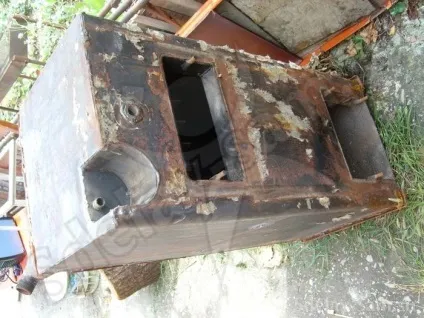

3. Вирізуємо вікна в бічних стінках котла однакового розміру. Це робимо щоб дістатися до внутрішніх стінок.
4. Вирізаємо по 8 отворів з кожного боку, діаметром під трубу 40 мм, можна і більше - до 50 мм.
5. Труби заздалегідь заготовляємо і підганяємо під розмір.

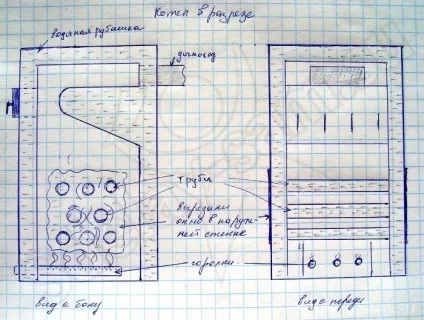

На жаль процес вирізання вікон в котлі і вваривания поперечних труб я не зняв, тому зобразив схематично:

На схемі видно як розташовуються труби, що між зовнішньою і внутрішньою стінками циркулируется вода, яка також буде циркулювати і всередині поперечних труб. За рахунок труб площа нагрівання збільшується, колосники розташовуються під трубами, підігріваючи їх.

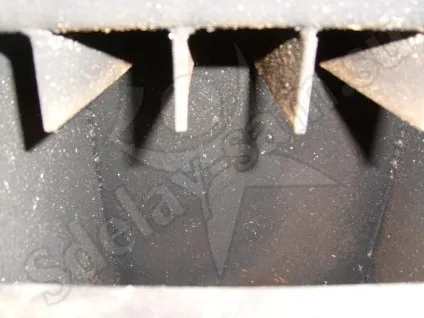

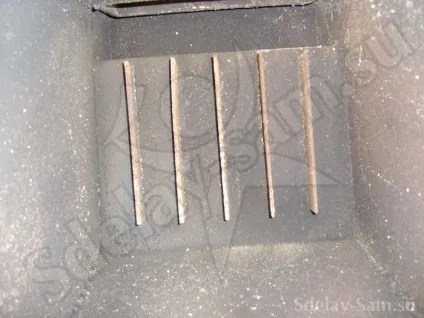

Так виглядає внутрішньо простір котла до вваривания труб. вид через дверцята і вид з низу:

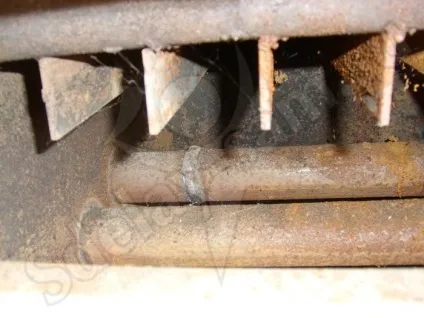

А на цьому фото видно як труби розташовані у нас в котлі:

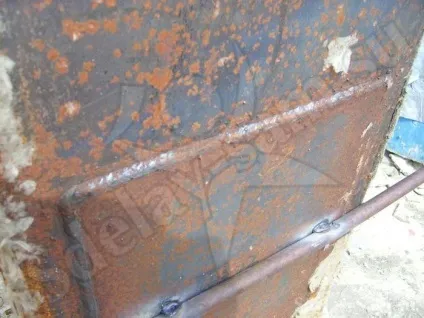

Тонку трубку приварили з двох сторін для того щоб занести котел назад в котельню (як носилки).

9. Ставимо котел, затикаємо чимось отвори (нижні), а у верхнє заливаємо воду, перевіряємо чи немає течі.

Після успішного завершення зварювальних робіт:

Ставимо котел на місце і приєднуємо до системи. Як видно, трубки для перенесення вже зрізали болгаркою.

Ставимо обшивку і все що було на ньому до цього і запускаємо.

В результаті модернізації котла полум'я піде між труб рясно зігріваючи їх.
До речі, запальник потрібно буде подовжити. Навіть один запальник буде тримати температуру 40-60. (Ще статті про обігрів і опалення в будинку)

Ось і вся модернізація котла.

А ще можна вмонтувати в верхню частину і бічні частини котла 20 метрів мідної трубки, внутрішній діаметр 10 мм. Трубку оповити навколо труби, з таким розрахунком, щоб спіраль помістилася між стінками сорочки.

Якщо будуть стики, то їх развальцевать і запаяти латунню і бурою (присадка) ацетиленового пальником. Підхід і вихід вивести на зовнішню стінку котла. Ось у Вашому домі і з'явилася гаряча вода. В опалювальний сезон Вам не знадобиться газова колонка. І в цей момент ваш одноконтурний котел перетворився в двоконтурний.

Нижче викладаю ще фотки

На першому фото - схема сучасного котла КСТГ, і як видно, його також можна переробляти по нашій схемі

На закінчення хочу сказати що все вищевикладене - це результат нашої з татом роботи над котлом у них в будинку (у батьків). На нашу принципом кілька сусідів також переробили свої котли, чим дуже задоволені.
