Інструкція з розбирання ноутбука hp серії nx63

Інструкція з розбирання ноутбука HP серії NX63. В цілому ноутбуки цієї серії хороші, але також як і будь-яка техніка схильні до накопичення пилу, яку своєчасно доводиться вичищати. Для цього ноутбук необхідно повністю розібрати, так як сама запеленная частина ноутбука - система охолодження, знаходиться дуже глибоко. Також ця інструкція може бути корисна при ремонті ноутбука, коли потрібно швидко дістатися до необхідного компонента, не замислюючись про те "чому не знімається кришка".

1. Розбирання будь-якого ноутбука починається з відключення живлення і його відключення від електроживлення.

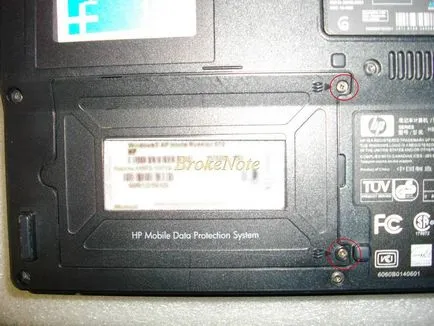

2. Знімаємо кришку HDD

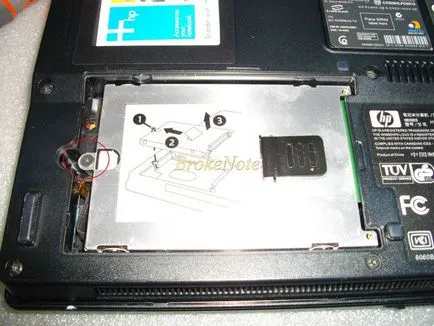

3. Викручуємо гвинт кріплення HDD

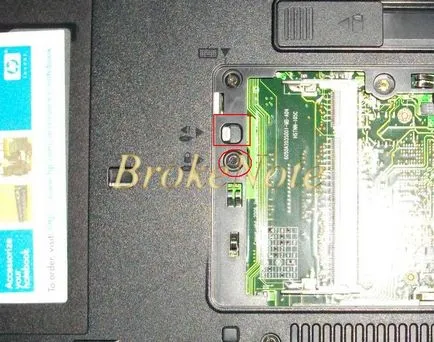

4. Знімаємо кришку відсіку пам'яті і Wi-Fi, відкручуємо гвинт кріплення оптичного приводу і виштовхуємо з корпусу, отвір позначено прямокутником

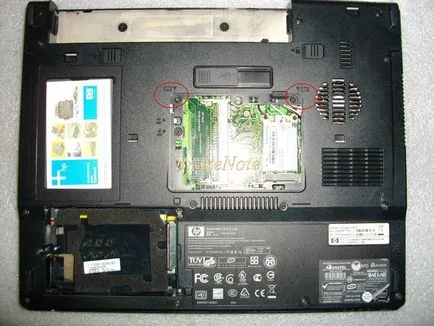

5. Викручуємо 2 гвинта кріплення клавіатури

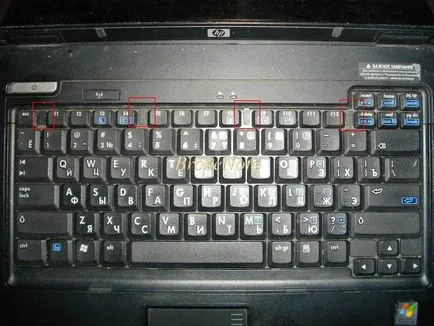

6. Клавіатура також зафіксована 4-ма фіксаторами

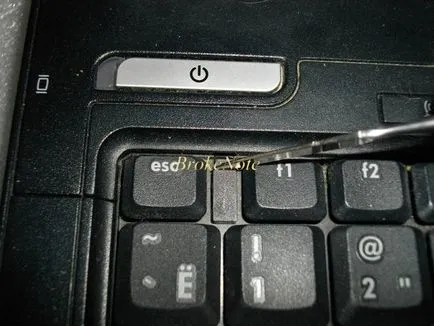

7. Звільняємо фіксатори і знімаємо клавіатуру

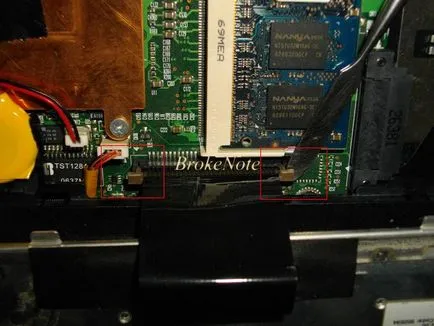

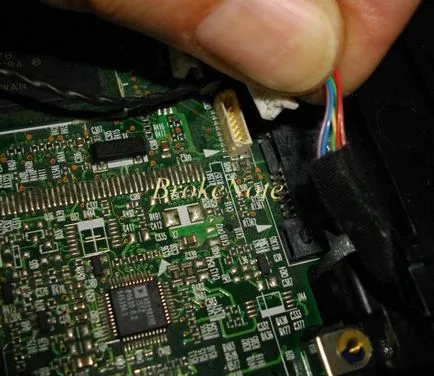

8. Звільняємо фіксатор і відключаємо шлейф клавіатури

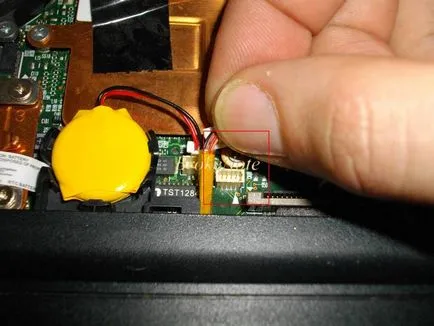

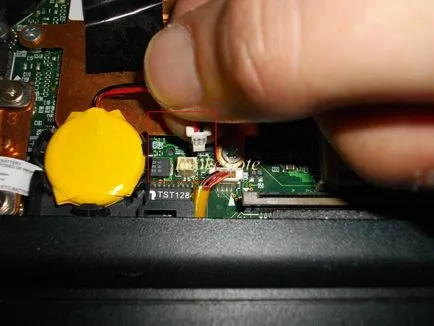

9. Відключаємо роз'єм батареї CMOS

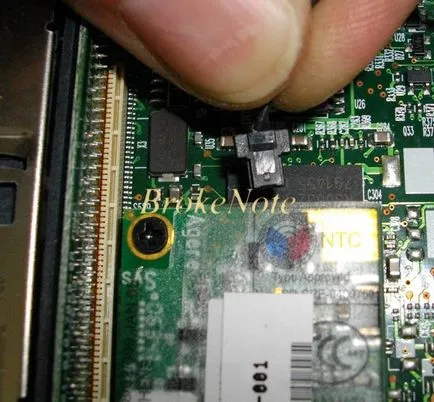

10. Відключаємо роз'єм тачпада

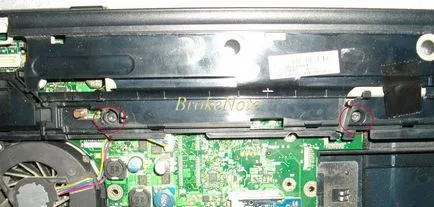

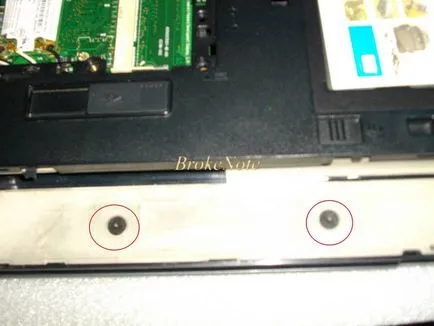

11. Викручуємо два гвинти кріплення накладки

12. Піддягаємо накладку і знімаємо (вона кріпиться на засувках)

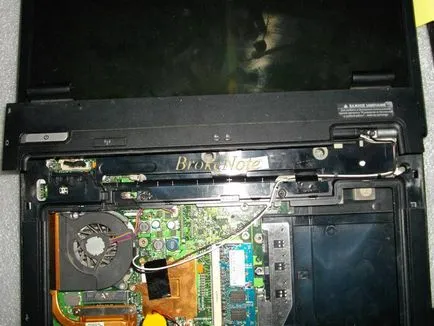

13. Зняли накладку

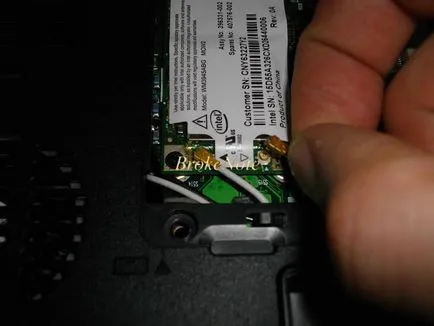

14. Відключаємо роз'єми Wi-Fi

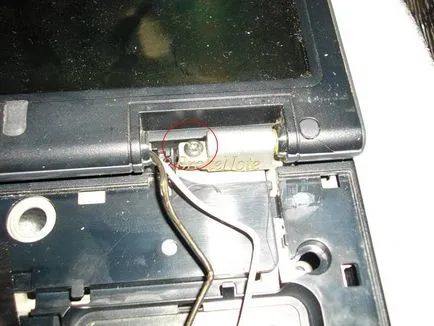

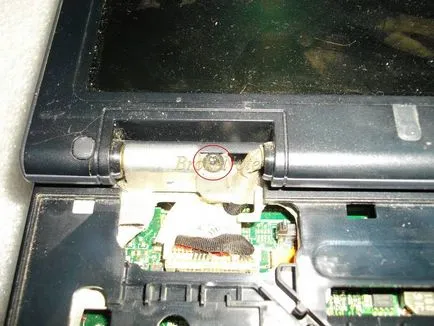

15. Відкручуємо гвинт кріплення петлі матриці зліва

16. Відкручуємо гвинт кріплення петлі матриці справа

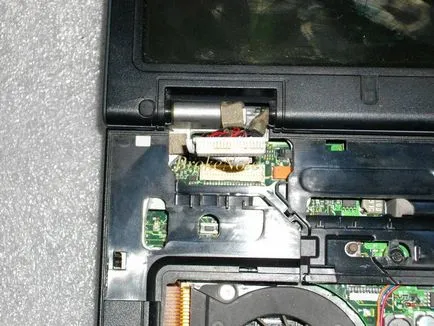

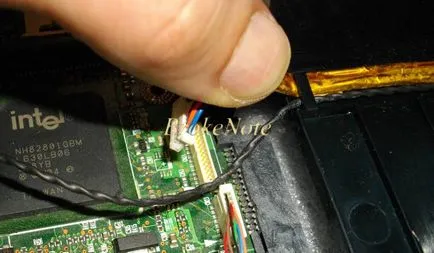

17. Від'єднуємо роз'єм матриці

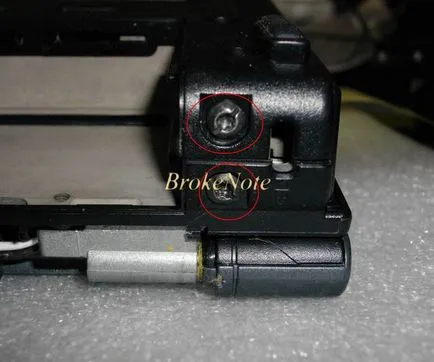

18. Відкручуємо по 2 гвинти кріплення петлі матриці зліва

19. Відкручуємо по 2 гвинти кріплення петлі матриці і праворуч

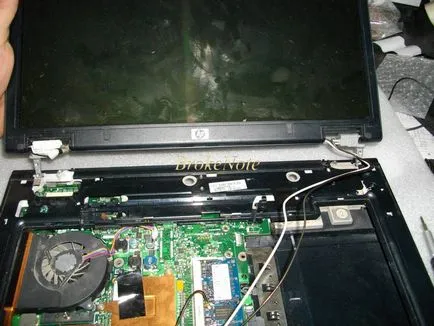

20. Переконавшись, що все шлейфи звільнені, знімаємо матрицю

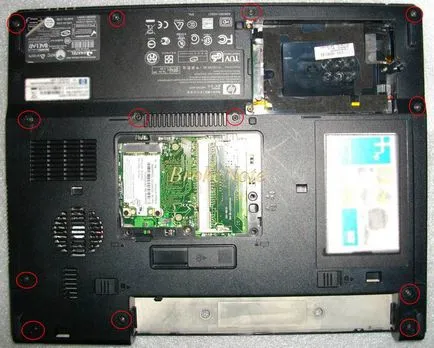

21. Відкручуємо гвинти кріплення

22. Відкручуємо гвинти кріплення

23. Верхня і нижня половина також тримаються на засувках

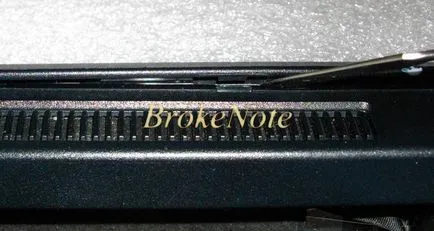

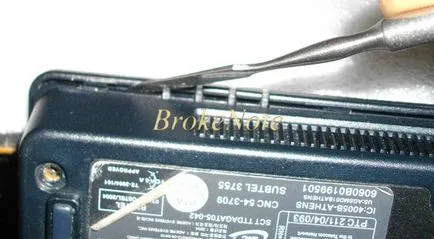

24. отщелкивали засувки

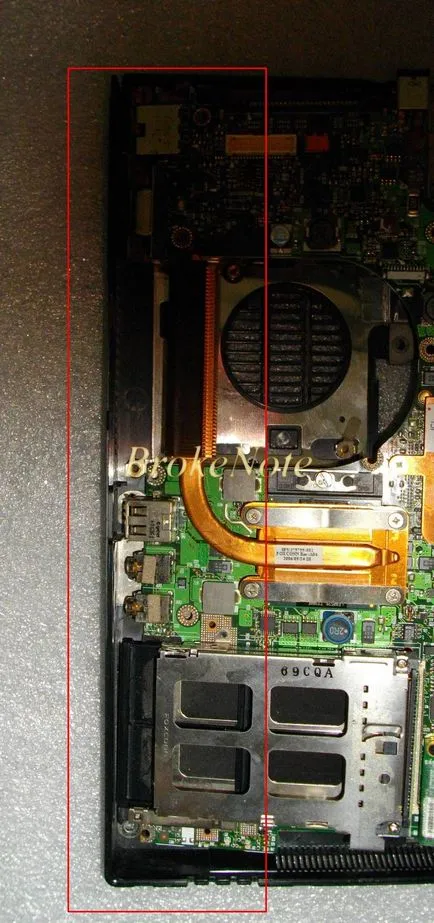

25. отщелкивали засувки з боку оптичного приводу

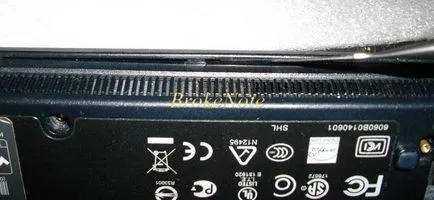

26. отщелкивали засувки з протилежного боку

27. отщелкивали засувки на передній частині

28. отщелкивали засувки на передній частині

29. отщелкивали засувки на передній частині

30. отщелкивали засувки на передній частині і знімаємо верхню половину корпусу

31. Відкручуємо гвинт кріплення аудіосистеми

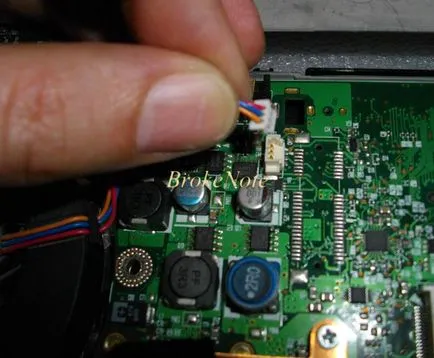

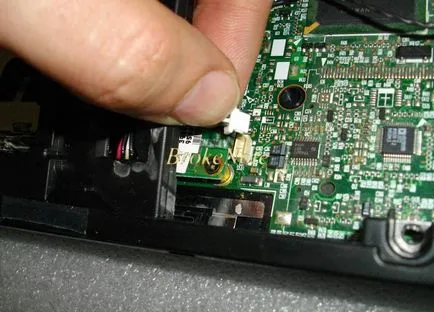

32. Відключаємо роз'єм аудіосистеми

33. Відключаємо роз'єм модему

34. Відключаємо роз'єм панелі гнізд

35. Відключаємо роз'єм Bluetooth

36. Відключаємо роз'єм Ветилятори

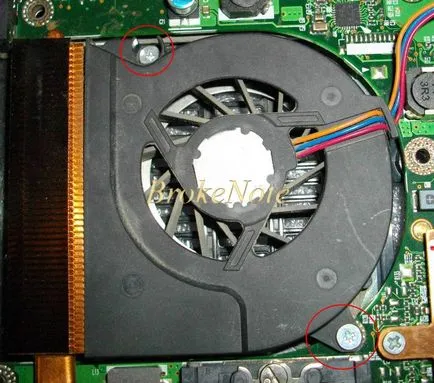

37. Знімаємо вентилятор

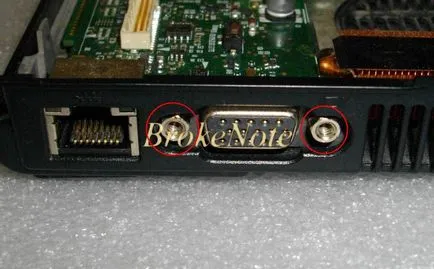

38. Відкручуємо кріплення SVGA роз'єму

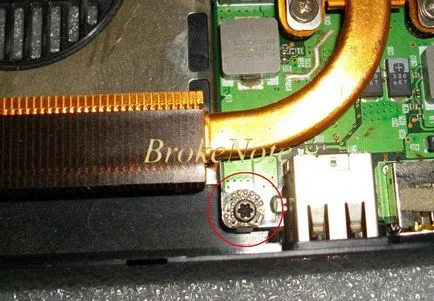

39. Відкручуємо гвинт кріплення материнської плати

40. Піднімаємо материнську плату з правого сторно

41. Зрушуємо материнську плати вправо, поки не звільняться роз'єми на торці

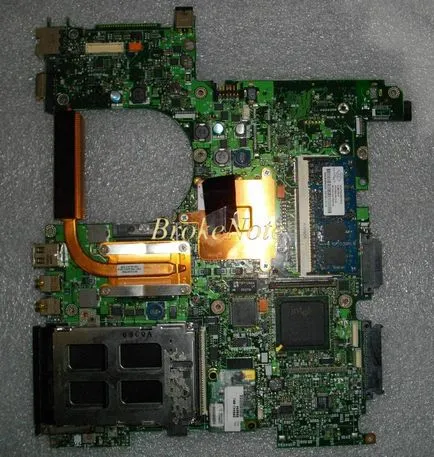

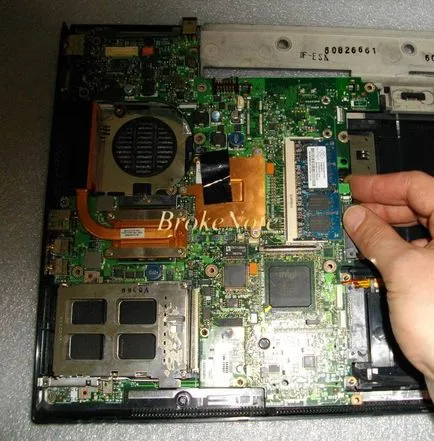

42. Виймаємо материнську плату

43. Тепер все можна очистити від пилу, замінити термопасту і т.д.

44. Збирати ноутбук в зворотному порядку.
