ІНСТРУКЦІЯ ЗІ ВСТАНОВЛЕННЯ біксенона

застереження користувачеві
1. Не торкайтеся до HID лампам, баласту і проводам перед і після включення і виходу на робочий режим. У момент запуску баласт генерує напруга 23000В і може викликати пробою не в лампі, яка є навантаженням, а пробити на тіло. яке ближче до маси автомобіля ніж лампа.
2 .Включайте і вимикайте фари тільки при необхідності. Часті включення виключення негативно позначаються на терміні служби ламп і є причиною більш швидкого випаровування металу електродів лампи, що в свою чергу призведе до виходу з ладу баласту.
3. Якщо Ви виявили пошкодження в обладнанні або його неправильну роботу:
Негайно припиніть використовувати обладнання і зверніться в наших менеджерів. Використання пошкодженого або несправного обладнання може призвести до ураження електричним струмом або пожежі.
4. Коли світло раптово згасло.
Зупиніться в безпечному місці, вимкніть світло і через деякий час знову увімкніть його. Якщо ця дія не виправило ситуацію, вимкніть світло на перемикачі з повторним включенням через 15 хвилин. Якщо фари включилися нормально то це означає що стався випадковий збій, що викликав спрацьовування захисту в баласті.
5.Регуліровка світла фар.
Яскравість ксенонових фар вдвічі перевищує яскравість галогенних. З цієї причини неправильно відрегульовані фари можуть призвести до засліплення інших учасників руху з виникненням небезпечних аварійних ситуацій. Якщо ваші фари не відрегульовані, то зробіть регулювання в спеціалізованій майстерні.
встановлюється обладнання
Оскільки обладнання включає в себе пристрої, які є джерелом високої напруги, небезпека супроводжує установку цих пристроїв. У разі необхідності встановлення обладнання або заміни несправних компонент користуйтеся послугами ремонтних майстерень. що володіють відповідною кваліфікацією. Не намагайтеся встановлювати обладнання самостійно.
Запобіжні заходи (для установників)
Якщо Ви виявили пошкодження HiD ламп. баластів або проводів живлення. також припиніть установку
Не виконуйте установку вологими або брудними руками. Це підвищує небезпеку ураження струмом і пошкодження обладнання. Ретельно перевіряйте надійність електричних з'єднань.
Дбайливо ставтеся до ламп, не прикладайте до них наднормативних зусиль. не допускайте подряпин і забруднень.
Не рухайте обладнання, утримуючи його за дроти.
Не вмикайте систему без фар (за винятком випадків, коли необхідно переконатися в працездатності системи). Щоб уникнути пожеж не вмикайте систему безпосередній близькості від вогненебезпечних предметів і рідин. Після дотику до колби лампи знежирюємо її спиртом.

Перевірка можливості установки системи (перевірка габаритних розмірів лампи)
Лампа з комплекту має діаметр O 15мм і довжину колби 56мм від посадкової площини.
Комплект не може бути встановлений на автомобіль фара якого не може вмістити лампу. Якщо лампа потребує доопрацювання, то перед установкою зверніться до нашого продавцеві за консультацією.

Розмір А повинен бути не менше 15мм.
Розмір В повинен бути не менше 56мм.

Схема установки №1

Схема установки №2 (виключно для настановних центрів)

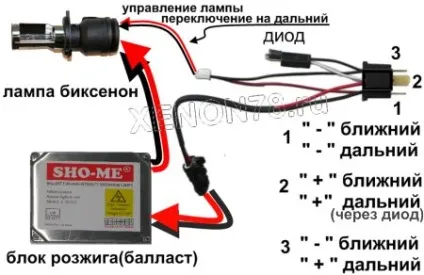

1.Схема підключення джгута проводів Рис.1

2.Подключеніе схеми
Підключіть тільки праву сторону. Увімкніть ближнє світло
У разі якщо фара засвітилася але «бліжнійдальній» не переходить (лампа знаходиться в положенні «дальній») витягніть контролюючий діод з правого боку і переставте його навпаки (біла стрілка на діоді буде вказувати в зворотному напрямку) .Проверьте правильність переключення «бліжнійдальній» і закінчите підключення правої сторони.

Наступні симптоми вказують на неправильне підключення:
1.Якщо перемикач світла в положенні «ближній»
- світло запалюється правильно лампа в положенні «дальній»
2. Якщо перемикач світла в положенні «дальній»
- світло не запалюється лампа не в положенні «дальній»

Це означає що діод повинен бути включений у зворотному напрямку. Перемістіть діод, як показано на рис.2 і вставте інвертуйте перемичку (див. Рис.1) Рис.2

СХЕМА ПІДКЛЮЧЕННЯ №3 БЕЗ релейного ПРОВОДІВ
