Індикатор напруги на трьох світлодіодах

Робота готового пристрою виглядає так: При надходженні номінальної напруги загоряється центральний (зелений) світлодіод, при падінні напруги загоряється лівий (червоний) світлодіод, при підвищенні загоряється правий (червоний) світлодіод.
При виставленні змінного резистора в положенні «середнє» все транзистори будуть закриті, і напруга буде надходити тільки на зелений світлодіод.

Пересування держака змінного резистора вгору (підвищення напруги) відкриває транзистор VT1, при цьому припиняється подача напруги на світлодіод HL3 і напруга подається на світлодіод HL1. Якщо ж повзунок резистора перемістити вниз (тим самим знизивши напругу) це закриє транзистор VT1 і відкриє транзистор VT2, що подасть напругу на світлодіод HL2. При цьому виникне невелика затримка, припинить світіння світлодіод HL1, світлодіод HL3 блимне один раз і нарешті запалиться HL2.

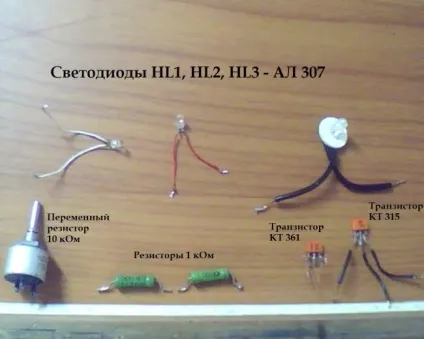

Всі перераховані деталі можуть бути присутніми в старій радянській техніці - телевізорах, магнітофонах, радіоприймачах.

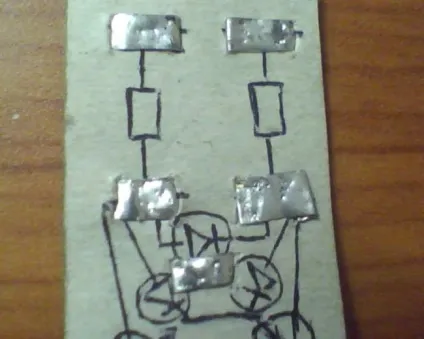

Прикріплюємо скоби до «платі».

Припаюємо резистори і світлодіоди.

Після припаюємо транзистори і змінний резистор для контролю системи.

На схемі показано, де у транзисторів висновок бази, колектора, емітера.

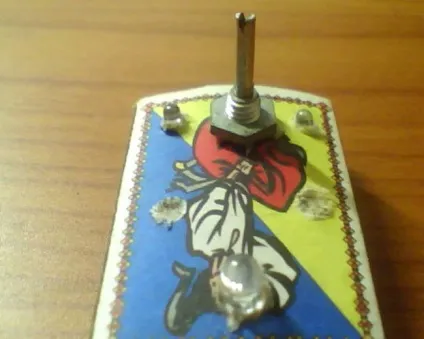

Далі нам залишається помістити готову плату будь-який відповідний корпус і пристрій буде повністю готове до використання.
