Радіотехніка народила велике число конструкцій, навіть не вникаючи в те, що антена FM-діапазону, можна виділити три види: лінійні, апертурні, що біжить поверхневої хвилі. Другий тип знаком кожному, традиційні супутникові тарілки, зрозуміло, в радиоприеме не беруть участь. Апертурою називається розкривши антени. Що стосується конструкцій біжучої хвилі, чільне місце займають хвильові канали. Антени Удо-Яги бачив кожен, вивчаючи дах: варто щогла, до вертикалі прикріплений горизонтальний прут, усіяний відрізками дроту. Хвильовий канал, який ловить телебачення. Відмінність конструкцій для радіо обмежена напрямком. Поляризація вертикальна, директори наставлені відповідно.

Відмінною особливістю вважаємо хороші спрямовані властивості, пристойне посилення, підходить для стаціонарних об'єктів, не годиться рухомим. FM-антена своїми руками виготовляється, з огляду на особливості майбутнього розташування - в одному випадку придатним буде одне рішення, іншому - інше ...

Конструкція антен FM-діапазону

Призначення FM-антен охоплює перетворення ефірних хвиль в електричний струм, що досягає приймача. У радіотрансляціях застосовується лінійна поляризація, накладає відбиток на вигляд антени. Найпростіша - відомий полуволновой вібратор. Недолік невеликий: спрямовані властивості відсутні геть, велике число перешкод зі всіх напрямків. Однак для мобільних пристроїв іншого не потрібно. Об'єкт здійснює варіації в просторі, антена FM-діапазону продовжує виконувати функції. Для стаціонарних пристроїв більше підійде щось на зразок хвильового каналу. Можна раз-назавжди знайти промінь прийому, більше не вчиняти дій. Що стосується півхвильового вібратора, називається, тому що протяжність конструкції становить половину довжини хвилі.

Ідеально будуть ловитися один-два канали. Для радіомовлення не критично, активна смуга вміщується відрізком близько 10 МГц. Однак трапляється, хочуть розширити діапазон прийому. Кілька вібраторів з'єднуються паралельно вертикально, паяются на круглі утворюють циліндрами. Наводимо нижче малюнок перерахунку довжин одного виду пристроїв іншими.

n - число вібраторів, що вишикувалися рядком; L - загальна висота решітки ((n - 1) х відстань між вібраторами), D - діаметр циліндра з утворюють. Є лінійна антенна решітка, складена вібраторами, можна видозмінити до циліндричної. Навіщо робити. Якщо спробувати створити суцільний, навіть циліндричний вібратор великого діаметра, вийде масивне пристрій, не витримає щогла. Наукова назва циліндричної конструкції - диполь Надененко.

Щоб розрахувати хвильовий опір пристрою для узгодження, необхідно знати еквівалентний діаметр Dекв, який вираховується за формулою: Dекв = D n √nd / D. Потім необхідну величину розраховують, слідуючи наступним виразом: Rо = 120 (ln (l / d) - 1).

Зрозуміло, отримати потрібні 50 Ом не завжди вийде, будуть потрібні узгоджувальні пристрої. Здійснюючи поставлені цілі (розширення смуги пропускання), вібратори часто кріпляться по напрямних конуса, віялом розходяться від центру до країв. Часто форма приймача утворюється сталлю, бляхою, довжина вздовж провідника більше половини хвилі. Примітно, що різко підвищується хвильовий опір, в деяких випадках дозволить довести величину до 300 Ом, живити відповідним кабелем (знайдете в продажу, питання обговорювалося оглядом по конструюванню антен радіодіапазону).

Читайте також: Антенний підсилювач для телевізора

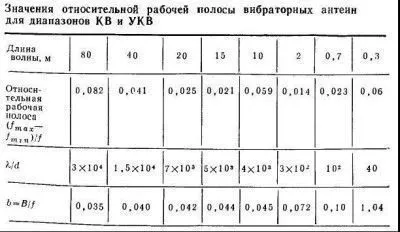

Часто зустрінемо конструкцію антени типу хвилею канал, що використовує петлевий вібратор, що розглядається оглядами порталу ВашТехнік. Завдяки хитрощів, вдається ловити більше каналів, прийом якісніше. Нижче наведена таблиця, де простежте значення робочої смуги антени FM щодо діаметра провідника d, довжини хвилі. Виходячи з відомостей, зрозуміємо, якого ефекту досягне розташовані вібратори на циліндричних поверхнях, формулу перерахунку до лінійним привели. У таблиці під літерою В розуміється вираз 0,71 fрез / Q. Де Q - добротність, резонансна частота збігається з каналом. Якщо хочеться розширити діапазон прийому, необхідно сконструювати антенну решітку.

У разі паралельних вібраторів з'єднуються шинами по обох кінцях. Кожна проходить перпендикулярно, об'єднуючи елементи.
Що стосується циліндричної конструкції, кінці згинаються в одну точку (торці нагадують конус з котра утворює під кутом 45 градусів). Згуртовуються разом.

Якщо самостійно зробити FM-антену зазначеного спрямування, якісний прийом забезпечений.

Підключення антени FM-діапазону

Вважається, підключення FM-антени ведемо трьома методами:

Читайте також: Датчик вологості для вентилятора

Важливість узгодження зрозуміла Новомосковсктелям. Недостатньо реалізувати пристрій FM-антени, необхідно провести узгодження. В іншому випадку нетерплячі можуть запозичити спосіб з Wi-Fi: береться шматок фідера довжиною чверть хвилі (досить солідний провід), очищається від екрану, паяется на роз'єм, встромляється в приймач, щоб кабель розташувався вертикально. Примітивна антена FM, за словами людей досвідчених, добре показує себе при наявності в ефірі хвиль, отже, підійде нетерплячим Новомосковсктелям, які не бажають погоджувати проект. Найпростіша FM-антена, своїми руками зроблена з будь-якого обрізка коаксіальногокабелю, здатна приймати. Сміливо беріть телевізійний, потужність буде губитися.

Про розумні речі розповіли, але толком як підключити зовнішню FM-антену до приймача, у якого навіть гнізда відповідного немає, а тільки телескопічка, так і не сказано. І так на всіх сайтах - торочать про одне й те ж «хвильовий опір, узгодження з фідером, резонанси» і т.п. Ні щоб просто написати куди в приймачі кабель від антени підпаяти, та які і куди детальки додатково встановити!

Вітьок, тут розумієш як ... Не можна взяти і підключити кабель замість штирьовий антени. Потрібно узгоджувати, чого ти не зробити не зможеш в силу відсутності у тебе необхідних приладів і досвіду.

Все дуже легко робиться і узгоджується. Для цього потрібно тв гніздо, шматочок гнучкого коаксіального і, можливо, доведеться намотати катушечки 6 витків з відведенням від середини, а може цього і не знадобиться, це залежить від того, який вхідний контур застосований в боке УКХ приймача. На цьому всі секрети і труднощі закінчуються, все дуже просто.
