Фанова труба каналізації навіщо потрібна, схема і правила її монтажу

Не всі власники будинків і котеджів, облаштовують систему каналізації в своїх оселях, знають про існування фанової труби. Саме ця частина каналізаційного трубопроводу з'єднує стояк з вентиляцією.

Установка витяжної частини каналізації важлива, так як саме з її допомогою в атмосферу відводяться неприємні запахи. При відсутності витяжки падаючі по стояку фекалії створюють рівнем вище виряджене простір, в каналізаційний стік з характерним звуком всмоктується вода з прилеглих раковин і унітазів, а замість неї по сифонів і труб в приміщення потрапляє неприємний запах.

Коли потрібно встановлювати

Відповідно до будівельних норм і правил, при зведенні малоповерхових житлових об'єктів (не більше 2-х рівнів) каналізаційна система може бути змонтована без використання фанових труб. Пояснюється це невеликим числом споживачів і малим об'ємом нечистот.

Потреба в витяжній трубі може виникати в тому випадку, коли кількість стоків здатне повністю перекрити діаметр каналізаційного трубопроводу. Наприклад, в приватному будинку такий обсяг води може створити спуск бачка унітазу і наповненою ванни одночасно.

Однак теоретично це неможливо, оскільки діаметр підключеної до унітазу і ванні зливної труби становить не менше 110 мм, при цьому спускное отвір бачка не буває більше 70 мм, а перетин сифона - не більше 50 мм. Решта сантехнічне обладнання створює мінімальні разові стоки, обсяг яких не робить істотного впливу на ситуацію в цілому.

У деяких випадках, при обладнанні в котеджі декількох санвузлів, установка фанової труби необхідна. Зокрема, якщо:

• будинок має два житлові поверхи і більше, де встановлені ванни і унітази;
• перетин каналізаційних стояків становить 50 мм;
• в будинку присутній обладнання (басейн), яке виробляє великий обсяг разових стоків і підключений до загальної системи каналізації;
• на території ділянки встановлено септик, який може стати джерелом неприємних запахів.

Правила монтажу

Існують два правила монтажу витяжної труби. Перше: її діаметр повинен дорівнювати або бути більше перетину каналізаційного відводу. Друге: розташовувати кінцеву частину витяжки необхідно так, щоб забезпечувався хороший приплив повітря, швидко забирає неприємні запахи.

Для обладнання фанової труби використовуються ті ж частини каналізаційної системи, що і для стояка. По суті, витяжка є одним з його кінцевих елементів, який входить в спеціально передбачений при проектуванні каналізації вентиляційний канал.

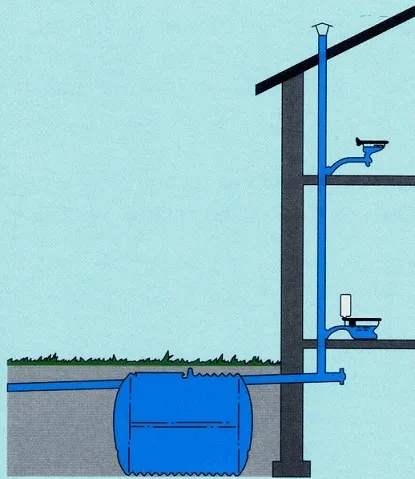

Схема монтажу фанової труби з септиком і загальної каналізацією

У деяких ситуаціях, при недостатній кількості вентиляційних виходів, є можливість відведення витяжної труби крізь стіну. Зовні будинку цю деталь прикривають декоративними гратами.

В окремих випадках установка фанової труби здатне вирішити ще одну проблему. Ситуація полягає в тому, що найчастіше в будинках з доброї роботи каналізацією і обладнаної вентиляцією все одно присутній неприємний запах в приміщеннях.

Сифони трапів і санітарного устаткування мають невеликий розмір, запас води в них мінімальний. При відсутності регулярного використання за кілька днів волога випаровується, звільняючи шлях повітрю з каналізаційної системи.

Фанова труба прекрасно справляється із завданням вентилювання стічного трубопроводу, так як пари теплого повітря з стояка просуваються вгору і потрапляють в атмосферу. Що виникає при цьому невелике розрядження підтягує повітря з сифонів всіх санпріборов, видаляючи неприємні запахи.

Наявність в будинку, котеджі одного або двох каналізаційних стояків істотно полегшують завдання установки фанових труб: їх можна просто вивести на дах. Але якщо в системі відведення стоків передбачено більше двох стояків, то стирчать на даху витяжки будуть псувати вигляд будинку.

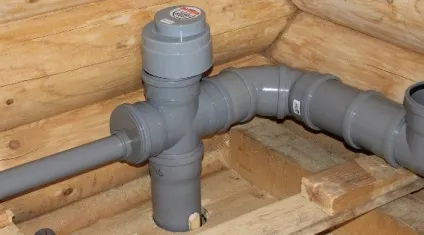

У такому випадку фахівці рекомендують встановити одну фанову трубу, а решта каналізаційні стояки оснастити вакуумними клапанами. Їх конструкція проста: пристрій складається з герметичного гумового ущільнення і м'якою пружини. При створенні розрядженого простору (під час спуску води) в системі клапан відкривається всередину і підкачує в трубопровід повітря з приміщення. При вирівнюванні тиску пружина надійно замикає пристрій, не випускаючи запахи.

Деякі споживачі висловлюють припущення про те, що фанову трубу можна було б замінити вакуумним клапаном. Однак при наявності на ділянці очисної споруди все одно буде потрібно установка каналізаційної витяжки, щоб запобігти поширенню неприємних випарів поблизу котеджу.

Відповідно до будівельних норм і елементарними законами фізики, прокладати витяжну комунікацію потрібно в зоні опалюваних приміщень, а кінцеву частину виводити в область холодних повітряних мас. Встановлювати фанову трубу в горищному приміщенні не можна, так як весь неприємний запах буде накопичуватися під дахом і проникати у житлові кімнати верхнього поверху.

Крім іншого, якщо каналізаційну витяжку провести по зовнішній стіні будинку, то піднімаються вгору теплі фекальні випаровування з часом залишать на даху і верхньої частини будівлі зелений липкий наліт.
