Довідка по i-d діаграмі.

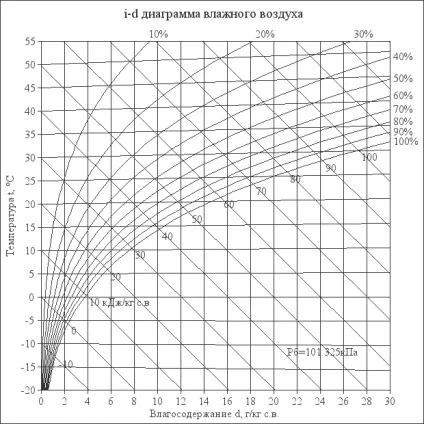

i-d діаграма являє собою графічну залежність між основними параметрами повітря t, φ, d, i при певному барометричному тиску повітря Pб і використовується для візуалізації результатів розрахунку процесів обробки вологого повітря.

i-d діаграма вперше була складена в 1918 році радянським інженером-теплотехніком Л. К. Рамзін.

Діаграма побудована в косокутній системі координат, що дозволяє розширити область ненасиченого вологого повітря і робить діаграму зручною для графічних побудов. По осі ординат діаграми відкладені значення питомої ентальпії i, по осі абсцис, спрямованої під кутом 135 ° до осі i, відкладені значення вологовмісту d. Поле діаграми розбите лініями постійних значень питомої ентальпії i = const і вологовмісту d = const. На діаграму нанесені також лінії постійних значень температури t = const, які не паралельні між собою, а чим вище температура вологого повітря, тим більше ізотерми відхиляються вгору. На поле діаграми нанесені також лінії постійних значень відносної вологості φ = const.

Відносною вологістю називається відношення парціального тиску водяної пари, що міститься у вологому повітрі заданого стану, до парціального тиску насиченої водяної пари при тій же температурі.

Питома ентальпія - це кількість теплоти, що міститься у вологому повітрі при заданих температурі і тиску, віднесена до 1 кг сухого повітря.

i-d діаграма кривої φ = 100% розбита на дві області. Вся область діаграми, що лежить вище цієї кривої, характеризує параметри ненасиченого вологого повітря, а нижче - область туману.

Туман є двухфахной системою, що складається з насиченого вологого повітря і зваженої вологи у вигляді дрібних крапель води або частинок льоду.

Для розрахунку параметрів вологого повітря і побудови i-d діаграми використовуються чотири основних рівняння:

1) Тиск насиченої водяної пари над плоскою поверхнею води (t> 0) або льоду (t ≤ 0), кПа:
