Кругла пила, чи простіше «циркулярка», може стати в нагоді будь-якому чоловіку як під час капітального домашнього ремонту, так і просто в господарстві. І якщо вона раптом знадобилася - зовсім не обов'язково бігти за нею в магазин. Можна взяти болгарку і, витративши трохи вільного часу, своїми руками перетворити її в циркулярку.

Покрокова інструкція

Як зробити циркулярку з болгарки своїми руками? Для цього не потрібні спеціальні креслення або професійні навички. Буде потрібно трохи терпіння і наявність в будинку деяких інструментів і підручних засобів:

• відрізний круг по дереву (150-180 мм);
• електродриль;
• арматурні прути;
• металеві хомути;
• болти, гайки, шайби.

Виготовлення змінного упору

Спершу потрібно зібрати упорно-ковзаючу конструкцію для майбутньої циркулярки. Для виготовлення цієї деталі знадобляться два довгастих куточка з металу - вони розташуються з двох сторін від відрізного кола. Нижні кромки куточків бажано підточити, щоб при розпилі не дряпається ними заготовку.

Далі куточки з'єднуються між собою по краях болтами і гайками, а між ними за допомогою шайб залишається щілину. Між куточками і диском з кожного боку повинен бути зазор 3-4 мм, щоб диск при роботі не зачіпав краю упору.

Потім на корпус інструмента стяжкою вниз надівається хомут. До стягуванні необхідно жорстко закріпити ковзний упор. Можна використовувати оцинковану стрічку.

Підготовка редуктора і виготовлення осьової рукоятки

За допомогою стандартної рукоятки УШМ зробити якісний розпил досить складно. Тому рекомендується виготовити рукоятку своїми руками і потім прикріпити її до болгарки.

Але для початку слід підготувати інструмент до такої модифікації. Рекомендується розібрати редуктор інструменту і знайти ділянки, придатні для свердління. Потім просвердлити в корпусі редуктора кілька отворів для кріплення з різьбою під невеликий болт.

Саму ручку найкраще зробити з металу (арматури, труби або поперечної скоби). У тих кінцях рукоятки, якими вона кріпиться до редуктора, свердлити отвори для кріплення. Потім рукоятка з допомогою кріплення приєднується до інструменту.

Виготовлення регулювальної штанги

Перш ніж почати використовувати саморобну циркулярку, слід оснастити її регулятором глибини пропила. Так званої регулювальної штангою.

Як регулювальної штанги використовується відрізок арматурного прута діаметром 5 мм. Один з кінців прута загинається і сплющується, потім фіксується передніми болтами упору з куточків.

З протилежного боку прута нарізається різьба. Це необхідно для потрапляння штанги в отвір осьової ручки. Потім на різьбу нагвинчується гайка, а хвостова частина штанги протягується в отвір на рукоятці. Після цього нагвинчується ще одна гайка.

Шляхом ослаблення і затягування цих гайок і буде регулюватися глибина пропила.

Однак для більшої зручності можна перетворити її в настільну круглу пилку. Для цього знадобиться ще трохи терпіння і підручних засобів.

Перетворення ручної циркулярки в настільну

Насамперед, щоб перетворити циркулярку з ручного інструменту в настільний, слід вибрати, власне, стіл. Він повинен бути міцним і стійким. Це важливо не тільки для зручної роботи, а й з міркувань безпеки. Наприклад, може підійти старий кухонний столик з дерева і металу.

Далі знадобиться арматурний прут або металева труба діаметром 15-22 мм. Ця труба згинається (або розрізається і зварюється) у вигляді літери «П». Потім нижні кінці цієї конструкції згинаються, розплющуються і кріпляться до столу будь-яким зручним способом - головне, щоб трималося міцно і стійко.

Потім з двох шматків порожнистої металевої труби зварюється Т-подібний важіль. Поперечна його частина повинна бути попередньо розрізана і розігнути так, щоб її можна було надіти на перекладину станини, після чого скріпити хомутами. До кінця самого важеля, також хомутами, кріпиться вже готова ручна циркулярка.

Отже, настільна циркулярка, зроблена своїми руками, готова до роботи. Якщо замінити диск - її можна використовувати для різання металу. На жаль, товсті пиломатеріали вона не подужає, і її не дуже зручно використовувати для поздовжнього пиляння. Для цих цілей можна спробувати перетворити УШМ в круглопильний верстат.

Круглопільний верстат

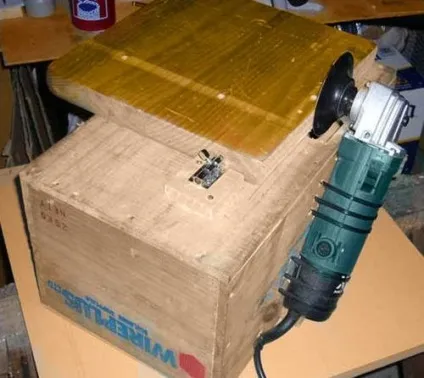

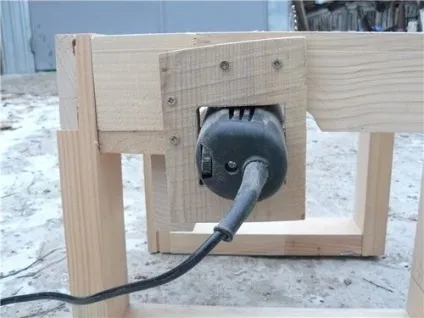

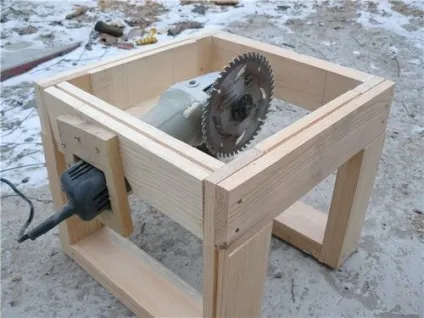

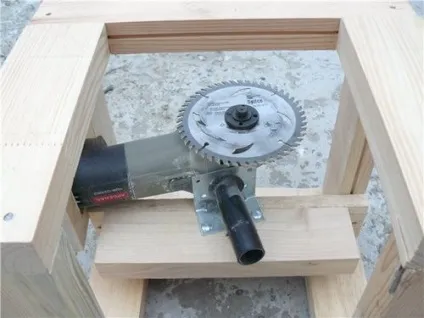

В цьому випадку болгарка кріпиться не над стільницею, а під нею. Переробляти її під ручну циркулярку не потрібно - досить замінити диск і надійно закріпити її під стільницею. Для цього можна використовувати хомути, саморізи або спеціально виготовлені кріпильні деталі.

Як і у випадку з настільної циркуляркою, стіл повинен бути міцним і стійким. Бажано, щоб він не просто стояв на підлозі, а був прикручений до нього. Стільниця повинна бути товстою і бажано обшита тонкими листами металу - для кращого ковзання подаються заготовок. Також можна використовувати ЛДСП.

Щілина в стільниці по ширині повинна бути, як і у упору ручної пилки, 3-4 мм від диска в обидві сторони.

Для більш зручної роботи можна оснастити стіл напрямними з бруса, прикрутивши їх на саморізи.

На завершення слід нагадати, що початкове призначення УШМ - шліфування і різання жорстких матеріалів. Тому при переробленні болгарки в циркулярну пилку необхідно звернути особливу увагу на наступні моменти:

• При використанні болгарки в якості настільного інструменту слід пам'ятати, що нижня кромка диска повинна обертатися до майстра, верхня - від нього. Також бажано оснастити свій верстат захисним екраном з оргскла.
• Подача заготовок в круглопильний верстат проводиться не руками, а іншими заготовками.

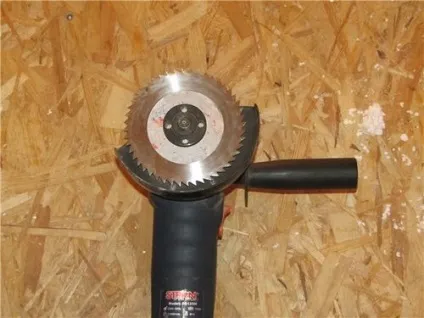

• Швидкість обертання болгарки значно перевищує швидкість циркулярної пилки. При установці на УШМ відрізного кола по дереву (150-180 мм) необхідно знизити обороти інструменту до 4000-5000 об / хв.

В іншому випадку диски будуть тупіться майже моментально. Якщо на використовуваної болгарки немає регулятора, можна підключити до неї спеціальний понижуючий редуктор.
