Чиним роз’єм гарнітури або п’ять дротів на чотири контакту

Ремонт роз'єму навушників вже розглядався в одній зі статей. А ось з гарнітурами все трохи цікавіше і виною тому наявність кнопки і мікрофона. Найчастіше в процесі ремонту роз'єму гарнітури найскладнішим моментом стає визначення того, який дріт куди повинен припаюватися. Воно і зрозуміло, найчастіше проблема в тому що контактів на роз'ємі 4 а дротів 5. Так навіть якщо і 4, то кого куди. Спокійно. ) Ща ми з усім детально розберемося)

Для початку розглянемо сам роз'єм гарнітури. Називається він 4-х контактний Jack 3,5mm. але погоди це якось не робить. Так ось, в ньому 4 контакту, і кожен контакт має своє призначення. Є два стандарти розташування контактів:

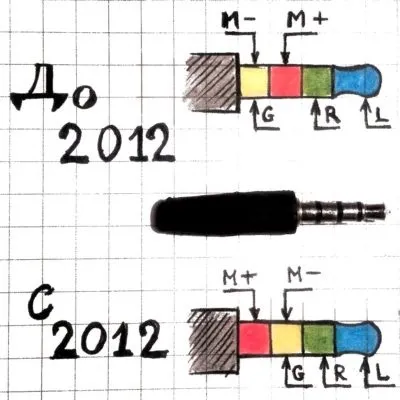

На цьому творі мистецтва я спробував зобразити призначення контактів. M- і M + це контакти мікрофона. Три інших - це вже знайомі Вам з першої статті контакти навушників: G - земля. R - правий. L - лівий. Кольори, якими зафарбовані контакти не випадкові, це стандартні кольори. які найчастіше використовуються виробниками для відмінності проводів. Зараз вже дуже рідко зустрічаються гарнітури з першим варіантом. І пов'язано це не з тим, що у друге світлофор на контактах виходить правильніше і навіть не з растаманські триколором, а з проблемами сумісності з 3-х контактними роз'ємами ноутбуків, плеєрів .... Я думаю кожен стикався з навушниками, які нормально грали від ноутбука тільки тоді, коли вставлені не до кінця. Це і є перший варіант.

Щоб не бути голослівним ось вам відрізаний дріт гарнітури Beats Tour. Класична схема забарвлення проводів:

Але на жаль не завжди все так добре і далеко не завжди виробник так полегшує наше життя. Розглядати абсолютно всі варіанти колірних схем, якось не доцільно, краще зрозуміти як при будь-якій схемі визначити який проводок за що відповідає. Чим ми і займемося :)

Потрапили Вам в руки навушники, відрізали роз'єм, зняли оплетку з дроту, а там ось так:

Три адекватних проводка і один, як зараз прийнято говорити, з особливостями. А якщо з нього ізоляцію зняти, то буде взагалі ось так.

Отже найпростіший варіант, особливо, коли під руками взагалі нічого крім ножа і паяльника немає - розтин пульта навушників

На цій стороні плати, внизу видно припаяний червоно-жовтий проводок, а поруч з ним красується буква G, яка як нам відомо Ground або земля. Перевертаємо плату:

І бачимо, що синій провід - це R, тобто Right - правий, а ось червоний це M або мікрофон. А це М + або М- запитаєте Ви. Якщо це просто М, то мається на увазі М +, тому що М- завжди йде на землю. А якщо є і + і - то знайте мінус всерівно на землю)

Круто! Але серед цих дротів немає тих двох, що йдуть разом. Добре, можна розібрати і навушник :-P (як це зробити Новомосковськ тут)

Ага ось і вони))) Але тут варто Вас попередити. Часто зустрічається невідповідність кольорів дротів у проводі до і після розвилки. Тобто до пульта доходить теж, що і на роз'ємі, а ось далі і на другий навушник можуть йти інші кольори.

Взагалі в цьому випадку можна було обійтися без розтину навушника, тому що Логічно що серед квітів з якими вже визначилися нету лівого каналу. Ну а жовтий (золотий) поводок - завжди земля. Так що споює (від слова паяти, а не те що Ви подумали) разом жовтий і жовто-червоний проводки і вуаля маємо чотири дроти класичної забарвлення :-)

На жаль далеко не завжди можна ось так от запросто відкрити пульт управління і навушник. У таких випадках варто скористатися мультиметром.

Встановлюємо режим, як на картинці і тикати одним щупом в жовтий провід, другим щупом в інші. У переважної більшості навушників опір або 16 або 32 Ома. Це стандарти. На практиці рівно 16 або 32 - це рідкість, зазвичай в межах + - 3 Ом, але бувають і 10, і 24, і 54 Ома. Головне щоб між собою динаміки мали однаковий опір. Отже припустимо динаміки мають опір по 32 Ома кожен. Якщо щупами мультиметра схопитися за землю і один з каналів, то він нам покаже 32 Ома. А ось якщо одним щупом за один канал, а другим за інший канал, то він покаже сумарний опір (в нашому випадку 64 ома), тобто Динаміки в даному випадку включені послідовно. Якщо ви не змогли знайти обидва динаміка, значить обрив проводу десь далі.

Немає мультиметра? Не біда :-P скористаємося батарейкою. Нам знадобиться таблетка на 1,5 вольта. Інші типи батарейок краще не використовувати, тому що Можна спалити котушку динаміка або пошкодити дифузор. Не раджу тримати навушники в вусі в процесі визначення каналів. Пукає вельми не тихо) краще просто на вуха повісити, так можна і на стіл покласти.

Щічки в навушнику будуть лунати не в той момент коли ви тримаєте батарейку, а коли торкаєтеся і відпускаєте її. І не варто тримати довше секунди. Це повинні бути легкі дотики.

Ось такими нехитрими способами можна досить швидко визначити, який із дротів за що відповідає. А тепер покажу кілька поширених варіантів.

Тут не дивлячись і не перевіряючи можна споювати два золотих дроти разом

Просто кожен канал має свій провід для землі. З аудіафільской точки зору такий варіант більш правильний, ніж один провід заземлення.

Взагалі виходить, що вся проблема гарнітури зводиться до визначення де земля, яку потрібно скрутити, щоб отримати 4 проводка.

Повторюся ще раз - земля завжди жовта. Так само суміші жовтого з іншими квітами як правило теж земля.

Ще буває, що землю використовують як екран. Тобто У неї обертають або всі дроти або тільки мікрофонний кабель.

У таких випадках загального екрану, його потрібно просто розпустити (розкрутити), вийняти вміст і скрутити в самостійний проводок. Такі екрани у навушників зустрічаються досить рідко, тому що Створюють паразитную ємність і псують звук.

Набагато частіше зустрічається екранування мікрофона. Виглядає вона наступним чином:

Як бачимо жовтий провід ненормально товстий. розкручуємо:

Під ним ховається синенький проводочек мікрофона. Взагалі суть екранування полягає в захисті від перешкод. Тобто Перешкоди від мікрофона не поширюються на дроти навушників, а зовнішні наводки на мікрофонний кабель. Потрібно це тому рівень сигналу від мікрофона малий і перешкоди за рівнем можуть бути рівні корисного сигналу.

Ну да ладно, екран знову на землю, а разом з ним і жовто-смугасто-червоний провід. Скручуємо і споює:

У висновку хочеться відзначити, що все це досить просто, навіть якщо і здається складним. Просто потрібен досвід і розуміння, яке приходить з досвідом. Во как)) так що якщо хочете вміти лагодити навушники - чините, не бійтеся) Нові все одно дорожче купувати, а тут авось і вийде :-P

П.с. При визначенні, бажано відразу, після зачистки від обплетення, залужівает кінці дротів. У разі використання мультиметра або батарейки без цього в принципі не обійтися. Та й в будь-якому випадку потім до гнізда припаювати)
