Балансирні кивки Щербакова

У рибальському середовищі не вщухають, та й ніколи не вщухнуть суперечки про кращу снасті, оснащенні, сигналізаторі клювання. Скільки рибалок, стільки й думок. Зрозумілим є одне - якщо щось тебе влаштовує, користуйся на здоров'я. Але не забувай, що будь-яка снасть хороша в даний час в даному місці.

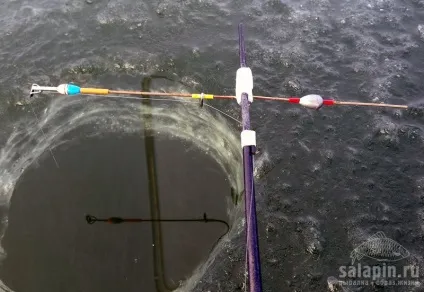

Одна з таких спірних речей - так званий балансовий кивок Щербакова. Для тих, хто не чув про таке, коротко: кивок Щербакова - це сигналізатор клювання. Хоч його і називають балансирним, до лову на балансир він має таке ж відношення, як спінінг до лову метеликів. Балансирний тому, що метод його роботи заснований на балансі снасті. Вантаж-компенсатор на хвостовій частині компенсує вага оснастки в воді. Так само як колодязний журавель або ваги-противаги. Риба, піднімаючи або потягів наживку, зрушує вантаж вгору або убік. Але за рахунок того, що противагу компенсує вага грузика, риба довго (на хід кивка вгору або вниз) не відчуває ваги оснащення і сміливіше заковтує наживку. В цей час кивок сигналізує нам про клювання, піднімаючись вгору або опускаючись вниз. Іноді простими погойдуваннями, які дають зрозуміти, що риба насадку взяла, але нікуди не рухається. Підсумок один - впевнена підсікання і риба на льоду. Правильно відбудована снасть дуже чутлива.

Так як подібні кивки в промислових масштабах не виготовляються, і знайти їх можна або у «самоделкиних», або зробити самостійно, спробую розповісти, як їх роблю я. Запропоную два варіанти - на підшипнику і на фторопластовий тримачі з осьовим кріпленням. Хоча їх насправді набагато більше.

Для виготовлення нам знадобляться: сталевий дріт 1-1,5 мм, підшипник (найменший, який знайдете), два типу силіконових кембріков (бажано максимально вузькі), силіконовий стопор для поплавців або маленький поплавок для зимової риболовлі, проміжне колечко для вудки, тюльпан , шматок пластику або, як у моєму випадку, фторопласту, товста дріт для осі кивка (прекрасно підходить алюмінієва витяжна заклепка). (Фото 1)

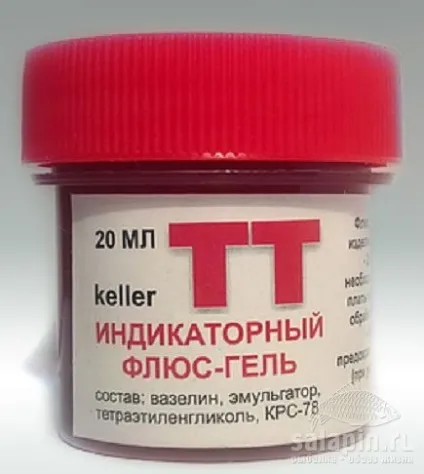

З інструментів: кусачки, лещата, пасатижі, бажано вузькі длінногубци, ножівка по металу, ніж канцелярський, наждачний папір 10Н, свердла 1,5 мм і 2,5 мм, дриль, припой ПОС-61, паяльник, індикаторний флюс-гель (Фото 2).

Кивок на підшипники

Спочатку розглянемо виготовлення кивка на підшипнику.

У мене підшипник 80023 (внутрішній діаметр 3 мм, зовнішній діаметр 10 мм, ширина 4 мм). Відрізаємо шматок дроту (в моєму випадку це зварювальний дріт діаметром 1,2 мм) довжиною приблизно 25 см.

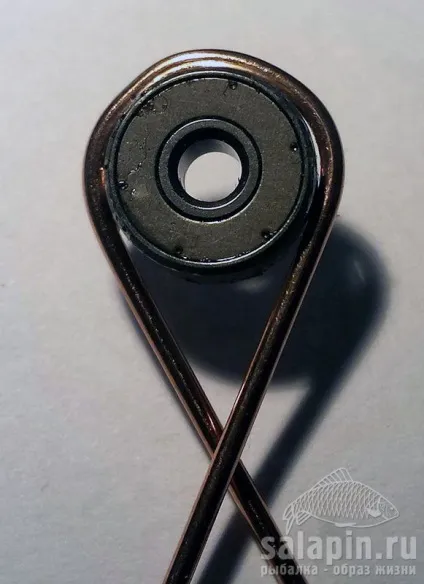

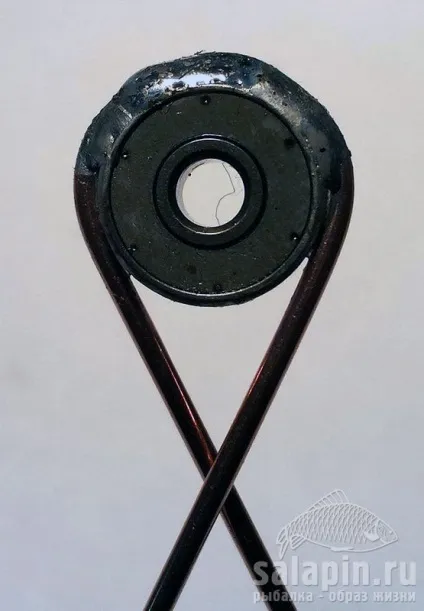

В лещата затискаємо викрутку діаметром меншим, ніж підшипник. Огинаємо дріт навколо викрутки (Фото 3). Так зручніше буде одягати стальку на підшипник для подальшої пайки. Вийде ось таке колечко (Фото 4). Зашкуріваем підшипник в місці майбутньої пайки по колу, знежирюємо і лудимо. Так припій буде легше лягати і краще триматися, перевірено. Розтиснувши вусики колечка, одягаємо дріт на підшипник (Фото 5). Припаюємо дріт до підшипника, підгортаючи пассатижами, приблизно до половини підшипника (Фото 6). Далі, огинаємо підшипник остаточно, допомагаючи собі пассатижами (Фото 7). Робимо невеликий загин (Фото 8). Це допоможе розвантажити вузол в робочому місці і полегшить роботу. Притискаючи місце згину до підшипника, прихоплює припоєм і далі пропоюємо до кінця (Фото 9). Та ж процедура з іншого боку. Слідкуйте за співвісністю згинів і вусів дроту! Після, короткими дотиками запаює решту зверху (Фото 10). Будьте обережні - не перегріватися, так як вуса, хоч і підігнуті, можуть відійти від площини підшипника і все доведеться робити заново! Виходить ось така заготовка (Фото 11). Найскладніша частина пройдена. Вирівнюємо дріт по осях, усуваємо нерівності. Тепер обрізаємо кінці дроту на потрібну нам довжину (у мене це: частина противаги 80 мм, сигналізатор - 90 мм), наждачкою або надфілем прибираємо задирки після обрізання.

Готуємо фурнітуру: від силіконового кембрика відрізаємо 3 шматочки (довжина і колір за смаком), одягаємо перший на ту частину, яка буде вказувати клювання. Беремо проміжне колечко і кусачками викусивать пластикову вставку. Потім, відкушуємо верхню 1/3 посадкового місця (Фото 12). Пасатижами підгинаємо залишилися кінці один до одного (Фото 13). Дріт затискаємо в лещата, вставляємо дріт в кільце на відстань 1-5 см від підшипника, вирівнюємо підшипник співвісно кільцю, при цьому кільце «дивиться» вниз, а підшипник вгору. Припаюємо кільце до дроту. Вийшла наступна конструкція (Фото 14). Одягаємо другий шматок кембрика, ще один і поплавок (або що придумаєте самі) (Фото 15). Зачищаємо наждачним папером місце пайки на кінці дроту, змащуємо тонким шаром флюс-гелю, затискаємо тюльпан в лещата і вставляємо дріт в тюльпан. Надлишки флюсу прибираємо серветкою, щоб припій не потік на тюльпан зверху. При пайку як слід прогріваємо тюльпан, так припій стече всередину, забезпечуючи надійну пайку. Перевіряємо погойдуванням тюльпана, як припаяти, якщо провертається, додаємо ще припою з прогріванням. Хоча виробником заявлено, що залишки флюс-гелю не обов'язково змивати, я все ж змиваю. Промиваємо водою, витираємо, одягаємо грузик-противагу, зрушуємо кембрики на свої місця. Води боятися не треба - підшипник закритий. Але бажано на підшипник побризкати WD-40. І працювати буде краще, і зайву воду, якщо все ж потрапила, витіснить. Кивок готовий (Фото 16).

Замість тюльпана і проміжного кільця можна використовувати колечка з ніжкою. Їх примотати ниткою і проклеїти. Буде не гірше.

Кивок НА осьове кріплення

Приступимо до виготовлення кивка Щербакова на осьовому кріпленні.

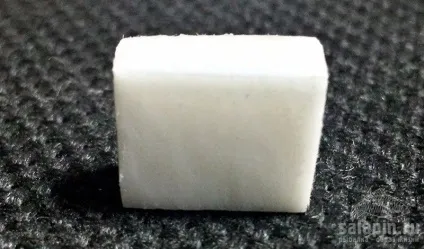

Процедура та ж - відрізаємо шматок стальки, ріжемо кембрики, викусивать каблучки і т.д. Вирізаємо або випилюємо ножівкою по металу з фторопласту шматок завдовжки приблизно 25 мм, висотою 10 мм і товщиною 5-7 мм (Фото 1а).

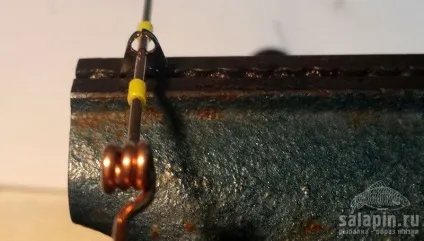

Затискаємо лещата майбутню вісь. У моєму випадку це алюмінієва витяжна заклепка. Дріт накладаємо на вісь і робимо перший загин (навпіл), щільно притискаючи стальку до осі. Робимо перший виток. Продовжуємо обвиває вісь, намагаючись робити витки щільно один до одного. Трьох витків досить. (Фото 2а) Відгинаємо один з вусів в сторону. Затискаємо пасатижами колечко заготовки, длінногубци робимо загин приблизно посередині колечка. Знову одягаємо заготовку на вісь, повторюємо те ж саме з іншого боку, намагаючись зробити загини дроту співвісно один до одного (Фото 3а). Вирівнюємо дріт, видаляємо дрібні вигини, відкушуємо кінці до потрібної довжини (у мене: сторона противаги 70 мм, сторона сигналізатора 80 мм), надфілем або наждачним папером прибираємо задирки в місцях відрізів. Має вийти приблизно так (Фото 4а). Одягаємо перший кембрік на сторону сигналізатора, протягуємо готове проміжне колечко, затискаємо в лещата, протягуємо дріт в колечко. Кільце на дроті «дивиться» вгору, проміжне кільце - вниз (Фото 5а). Припаюємо кільце, одягаємо кембрики, поплавок (або що там у вас замість нього). Промиваємо кивок від флюс-гелю, сушимо, зрушуємо кембрики і поплавок на місця, одягаємо вантаж-противага. Виглядає все приблизно так (Фото 6а).

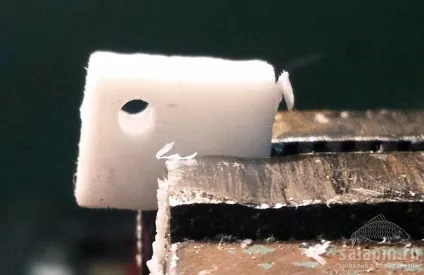

Затискаємо нашу фторопластову заготовку в лещата і свердлом 2,5 мм робимо отвір з торця ближче до ребра наскрізь (Фото 7а). Цей отвір для хлистика вудки. Якщо передбачається установка кивка паралельно хлистика вудки, то робимо такий самий отвір збоку заготовки (Фото 8а). Перевертаємо заготовку, затискаємо в лещатах. Ножівкою по металу робимо два пропила на відстані, рівному зробленому нами колечка кивка і видаляємо випиляний шматок. Будьте обережні, не пропиляєте до висвердленого отвори! (Фото 9а) Кивок колечком повинен лягати в випиляну улоговинку (Фото 10а). Наждачним папером вирівнюємо улоговинку, поглиблюємо її, видаляємо задирки. Приблизно посередині улоговинки свердлом 1,5 мм просвердлюємо отвір паралельно отвору для хлистика вудки. (Фото 11а). Вставляємо в дриль нашу заклепку-вісь і проганяє в зробленому отворі, розширюючи його. Витягуємо вісь з дрилі, вставляємо в отвір і обкушує до потрібної довжини. Видаляємо гострі краї і задирки на осі (Фото 12а). Ось готова, залишилося доробити саму фторопластову заготовку. Наждачкою скругляются внутрішню частину (над отвором для хлистика вудки), це дозволить кивку ходити підніматися і опускатися якомога вище / нижче. Видаляємо все задирки на заготівлі, скругляются межі, подчищаем нерівності. Вставляємо вісь, надягаємо кивок колечком дроту всередину тіла власника, заганяємо вісь до кінця (Фото 13а). Наш кивок готовий. Одягати можна так, як показано на фото (Фото 14а і 15а). Проміжне кільце і тюльпан «дивляться» вниз, кільце, скручений нами на дроті - вгору, всередину власника.
