автомобільні шильдики

Важливу роль у зовнішньому вигляді автомобіля грають так звані шильдики. І дійсно, екстер'єр класичного автомобіля навіть після повної реставрації не буде виглядати цілісно без цих невеликих відзнак. Але що робити, якщо такий елемент просто відсутня на автомобілі?

Редакція Classicautoclub склала список можливих варіантів виготовлення копії значка на прикладі шильдіка "ROTARY ENGINE" від Mazda. Такий значок можна побачити на роторних моделях RX-2, RX-3, RX-4 і RX-5. Сам значок у нас був в наявності, що полегшувало завдання, в іншому випадку довелося б спочатку вирішувати питання з виготовленням макета.

Ціни вказані приблизні і актуальні для конкретного значка в момент написання статті.

Оригінальний шильдик "ROTARY ENGINE" від Mazda

1. Замовлення готового значка в інтернеті

Це, звичайно ж, найочевидніший спосіб. Наш шильдик ми знайшли на EBAY за 2 100 рублів з урахуванням доставки, але від цього варіанту було вирішено відмовитися - не для всіх автомобілів можна знайти в продажу подібні елементи, та й ціна може виявитися значно вище.

2. Лазерне гравірування

Цей варіант нам не підійшов. Справа в тому, що на значку "ROTARY ENGINE" виступаючі букви, але дана технологія не дозволяє контролювати точність глибини гравіювання (рельєфу), а значить ми не зможемо отримати точну об'ємну копію. Але якщо вас цікавить, наприклад, плоска металева накладка з символікою моделі автомобіля, то такий спосіб може цілком підійти. Вартість гравіювання нашого значка складає приблизно 1 500 рублів.

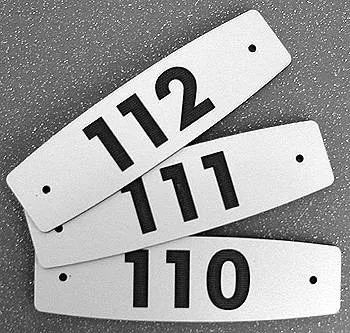

Приклад лазерного гравірування

3. Вакуумне лиття пластмас

Це технологія промислового прозводства пластмасових виробів без використання металевої остнасткі. Виготовлення форми відбувається шляхом заливання силікону в опалубку з розташованої усередині майстер-моделлю, після чого в отриману силіконову форму заливається пластмаса. Але і ця технологія нам не підійшла - мінімальне замовлення повинен був становити 15 000 рублів, а за ці гроші нам запропонували виготовити 40 шильдиков. Така кількість, звичайно, нам було не потрібно.

4. На фрезерному верстаті

У цього способу досить висока ціна, але він може бути цікавий, якщо вам потрібна деталь міцніша, ніж пластикова. Виготовлення нашого шильдіка з латуні обійшлося в компанії Форвард-Ком в 3 800 рублів.

Шильдик з латуні зроблений на фрезерному верстаті

Сам процес проходив в кілька етапів. Спочатку в програмі СorelDraw були намальовані ескізи значка.

Потім ці файли перенесли в спеціальну керуючу програму Аrtcam, підключену до фрезерному верстаті Sicono SIC330.

Програма Аrtcam моделює роботу верстата

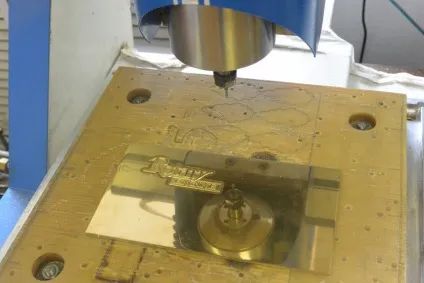

Безпосередньо вирізка шильдіка з латуні проводилася автоматично трьома інструментами. Перша фреза з кутом в 90 градусів обрезалала основну площу між букв, а більш тонкі і дрібні переходи були зроблені фрезою в 36 градусів, після чого різцем відокремили шильдик по контуру від заготовки.

Обрізка шильдіка по контуру

5. 3D друк

Шильдики виготовлені за допомогою 3D друку

Ми звернулися із запитом на виготовлення копії нашого значка в ряд компаній, одну з яких - REC3D і вибрали. Вартість виготовлення склала 2 000 рублів (з них 1 500 рублів за створення файлу 3D моделі).

Спочатку на комп'ютері була намальована 3D модель шильдіка і розділена на безліч поперечних шарів.

Дозуюча камера принтера завдає тонкими шарами композитний порошок, а струменевий друкована головка завдає безбарвний клей в те місце, куди буде завдано наступний шар.

Кожен наступний шар порошку «склеюється» з попереднім доти, поки об'єкт не буде повністю сформований.

Плюсом даного способу є те, що можна використовувати матеріали різного кольору. Це означає, що букви на табличці не потрібно буде окремо фарбувати. За цим посиланням ви можете завантажити файл 3D моделі нашого шильдіка.

6. Виготовлення власними руками

Ми вирішили спробувати виготовити копію самостійно за допомогою рідкої пластмаси. Відразу обмовимося, що наш досвід не можна вважати повністю вдалим. Але при належній вправності й акуратності у вас може вийти значно краще. Загальна вартість матеріалів без урахування інструментів становила 2 300 рублів.

Важливо: всі роботи потрібно проводити в добре провітрюваному приміщенні в распиратор і гумових рукавичках.

Спочатку було необхідно приготувати форму для заливки пластика. Ми використовували силікон на основі олова Пенталаст 710А. Вартість силікону з каталізатором 700 рублів.

Силікон з каталізатором

Для його затвердіння необхідно змішати силікон з додаються до нього каталізатором в співвідношенні 50 до 2. Дозування ми дотримувалися за допомогою звичайного шприца і мірного стаканчика.

Потім в силікон ми опустили наявний у нас шильдик для виготовлення зліпка. За кілька годин він не встигав застигнути і доводилося залишати на ніч (час застигання відрізняється в різних інструкціях і залежить від обсягу суміші).

Опустили шильдик в силікон для виготовлення форми

Отриману форму кропили універсальної силіконовою змазкою Si-M, щоб потім було легко відокремити зліпок від пластмаси. Вартість мастила 200 рублів.

Універсальна силіконова змазка

Рідка пластмаса Smooth Cast 300 продається в комплекті з двох банок з компонентами для змішування. Вартість 1 300 рублів.

Компоненти рідкої пластмаси

Два компонента заливаються в окрему ємність (співвідношення 1 до 1) і ретельно перемішуються. При цьому відбувається відчутне нагрівання речовини. Отримана суміш заливається в форму.

Застигання відбувається приблизно за 10 хвилин. Речовина при цьому біліє.

Силіконова форма перед заливкою рідкої пластмаси

Потім ми вийняли наш шильдик. Проблема виявилася в тому, що на зліпку чітко було видно повітряні бульбашки. які утворилися при зануренні шильдіка в силікон. Згодом ми повторювали процедуру кілька разів, але від бульбашок позбутися так і не вийшло.

Шильдик з рідкої пластмаси. Видно утворилися бульбашки

Тоді ми вирішили спробувати інший спосіб виготовлення зліпка, більш простий (і економічний) - за допомогою звичайного пластиліну. Його вартість 100 рублів.

Форма з пластиліну

Ми втиснули в пластилін наш шильдик і залили приготовлену рідку пластмасу в утворену форму.

Рідка пластмаса залита в пластилінову форму

Через 10 хвилин речовина побіліло і стало твердим.

Рідка пластмаса затверділа

Копія, зроблена за допомогою пластилінового зліпка, вийшла значно краще, але також в деяких місцях були присутні нерівності. Пластилінова форма легко деформується і на ній залишаються непомітні пошкодження, що порушує геометрію шильдіка, а дрібні деталі робить нерівними і шорсткими.

Цей шильдик з рідкої пластмаси зроблений за допомогою пластилінової форми

Як ви бачите з нашого досвіду, існує безліч способів виготовлення шильдиков, залишається тільки вибрати який найкраще підійде для вирішення вашого завдання.

У нашому випадку ми вибрали шильдик, який був виготовлений за допомогою 3D друку, його ми і прикріпимо до решітці радіатора нашого автомобіля.
