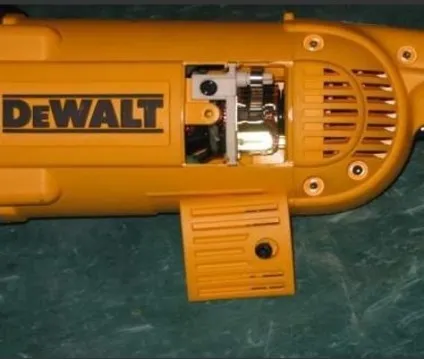

Автоматичне відключення вугільних щіток

Рада для недосвідченого майстра: якщо електричний інструмент починає сіпатися при роботі, з'являється іскріння і ривки, а ще гірше - якщо ви відчує запах гару, що виходить від двигуна, негайно припиніть роботу. Можливо, ваш перевантажений двигун ще можна врятувати, оскільки всі перераховані вище ознаки можуть свідчити про одне - в моторі зносилися вугільні щітки.

Що таке щітки і навіщо вони потрібні?

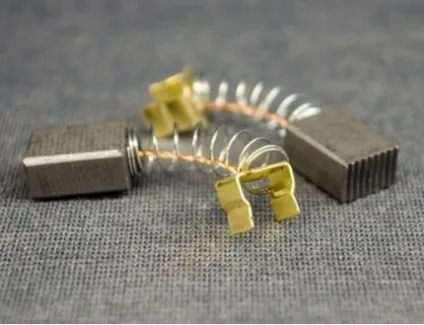

Якщо розібрати синхронний електричний двигун, то щітки здадуться невеликим і навряд чи таким уже й важливим елементом. Вони являють собою маленькі паралелепіпеди, які виготовлені з чистого вугілля або графіту, а також з цих же матеріалів з домішкою міді. Насправді значення цих шматочків вугілля важко переоцінити, вони відповідають за роботу електричного двигуна.

За свій суті, щітки - це токоотвод, з їх допомогою електричний струм підводиться від статора до колектора ротора. Оскільки ротор двигуна (якір) швидко обертається, а щітки труться об нього під час роботи, то їх механічний знос неминучий.

Обертання якоря в двигуні

Таким чином, в процесі експлуатації будь-якого електроінструменту, майстер час від часу стикається з необхідністю заміни старих зношених щіток новими.

Стерті щітки - це не тільки порушення роботи двигуна, це - вірна смерть для нього, оскільки виникає підвищений іскріння на колекторі, якір виходить з ладу, горить обмотка. Для того, щоб відгородити себе від зайвої витрати коштів і нервів, пов'язаних з ремонтом або купівлею нового двигуна, слід своєчасно здійснювати заміну щіток.

Але розбирати двигун і дивитися, а не стерлися чи мої вугільні щітки? - заняття трудомістке і вимагає певних навичок. Кращий вихід - купити електроінструмент, оснащений функцією автоматичного відключення вугільних щіток (наприклад, болгарки з автовідключенням щіток або перфоратор).

Надійні виробники встановлюють цю функцію на всі електроінструменти, які є найпопулярнішими і затребуваними, як у професіоналів, так і у звичайних домашніх майстрів.

Перед тим, як придбати кутову шліфувальну машину (болгарку), купити перфоратор, електродриль, шуруповерт, торцеву пилу, електролобзик або ж вибрати будівельний пилосос, уважно вивчіть технічний паспорт - чи є в електричному інструменті функція автоматичного відключення щіток.

Як працює функція автоматичного відключення щіток

Принцип дії даної функції нескладний. Всередину щітки вмонтована пружина з струмонепровідними наконечником. Найчастіше він керамічний. При зносі щітки до межі (а таким вважається стертість щіток на більш, ніж дві третини їх розміру), пружина звільняється і виштовхує наконечник на колектор. Електричне коло розмикається, мотор припиняє роботу.

Завдяки такій функції, система сама контролює необхідність заміни щіток. Вам тепер не потрібно постійно відкривати інструмент і перевіряти стан щіток, можна працювати, не відволікаючись. Якщо щітки досить зносяться, автоматична система відключить їх, і інструмент не буде запускатися. За рахунок такої корисної функції вам вдасться зберегти мотор від поломки, та й безпеку роботи підвищиться, тому що не буде ривків і тряски, що виникають при роботі зі стертими щітками.

Крім того, функція "Вугільні щітки" включиться і при перепадах електроенергії, або різкої подачі занадто великої напруги, в момент перегріву мотора. У будь-якому з цих випадків, двигун і його механізми будуть надійно захищені і термін служби болгарки або електродрилі значно збільшиться. Купити електроінструмент з функцією автоматичного відключення щіток - кращий вихід, як для недосвідчених майстрів, так і для фахівців і професіоналів.

Особливості заміни щіток

Вищевказана автоматична функція відключення вугільних щіток особливо ефективна при вбудованому індикаторі, що сигналізує про необхідність заміни. Але, якщо такого індикатора немає, то ви можете потрапити в непередбачену ситуацію, коли інструмент відключиться і не будуть працювати, а як раз в цей час він потрібен «конче». Тому дуже важливо регулярно стежити за цілісністю вугільних щіток в електричному механізмі.

В основному, вугільні щітки змінюються після 80-125 годин їх роботи. Звичайно, ніхто не буде засікати цей час, а то і взагалі забуде про таку особливість інструменту. Тому не завадить знати деякі нюанси сигналізують про те, що незабаром буде потрібно заміна щіток. До речі, в інструменті без автоматики, ці поради важливіше у сто крат.

Якщо при роботі помітили вихід великої кількості іскор біля колектора.
Потужність двигуна впала, і він вже не крутить диск або свердло на таких оборотах, як раніше.
При огляді щіток помітно, що їх висота дуже зменшилася, якщо вони стали менше міліметрів на 8 або стерлися вже більше, ніж на половину, то потрібно міняти.

У щітковому вузлі є важливий нюанс - притиск щіток до якоря. Тут можливі дві крайності, і обидві вони чреваті неприємними наслідками:

Якщо притиск дуже сильний, то щітки тиснуть на колектор, перегріваючи його. Така ситуація виникає, коли є невідповідність щіток і ротора, тобто, щітки дуже тверді, а якір - з м'якого металу. Заводський двигун від якісного виробника завжди ідеально відрегульований в цьому плані і має хороший моторесурс, тому купивши інструмент від надійного виробника, можна не турбуватися про притиску.
Якщо притиск ослаблений, то це може привести як до короткого замикання в ланцюзі, так і поломки двигуна. Недостатній притиск виникає в разі стертих щіток або в разі неправильно встановлених.

Щоб заміна щіток не обернулася поломкою двигуна, найкраще звернутися в сервісний центр компанії-виробника. У ньому завжди якісно проведуть заміну і перевірять загальний стан щіткового вузла і всього електродвигуна.

Корисні поради при самостійній заміні вугільних щіток

Але можна проводити і самостійну заміну вугільних щіток, слід лише пам'ятати, що на визначення рівною роботи двигуна впливає розташування щіток, вони повинні знаходитися в правильному положенні, щодо колекторних ламелей, а також ідеально до них прилягати.

Ми підготували для вас корисні поради як замінити вугільні щітки:
