Аератор для каналізації (повітряний клапан) 110 мм або 50 мм, принцип роботи, схема установки

Наскільки важливою складовою життєзабезпечення будинку є каналізаційна система. настільки ж повітряний клапан - головна її частина. Аератор вирішить проблему неприємного запаху і сторонніх звуків з надр каналізації. Мешканці перших поверхів можуть спати спокійно, принцип роботи пристрою унеможливить проникнення каналізаційних стоків в квартиру при виникненні повітряної пробки в системі. Якого розміру пристосування з двох існуючих 100/50 мм потрібно встановити і яку схему монтажу радять вибрати фахівці.

Призначення і конструкція

Конструкція всіх аераторів однакова. Корпус, виконаний з ПВХ, має верхню знімну кришку з надійним кріпленням. Кришка потрібна для обслуговування, огляду та ремонту пристрою. Бічний отвір для подачі або видалення повітря та механізм руху клапана. Механізмом може служити шток або мембрана, яка діє в одну сторону.

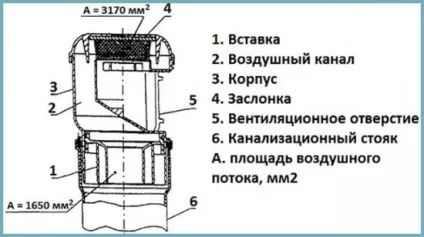

Пристрій повітряного клапана для каналізації

Головне завдання цього пристрою - компенсувати тиск в каналізаційній системі і не допустити проникнення запахів у приміщення. Сучасні побутові пристрої створюють додаткове навантаження на каналізаційну систему і виведеного на дах стояка вже недостатньо, так само як і сифона.

У стані спокою стабільний тиск в каналізаційній системі притискає мембрану, роблячи аератор закритим. При зливі води атмосферний тиск в каналізації змінюється, повітря стає розрідженим. Аератор відкриває мембрану і впускає повітря в каналізацію, втягуючи його через бічний отвір. Коли тиск повітря зрівняється з атмосферним, клапан закривається. Водяний замок в сифоні не може стримувати різкі поштовхи повітря і каналізаційні гази потрапляють в приміщення. Особливо помітно це явище при зливі води з бачка унітазу.

Принцип дії аератора

Саме різниця атмосферного тиску не дозволяє газам проникнути в приміщення під час відкриття мембрани. Повітря із зони з низьким атмосферним тиском фізично не може вступити до зону високого тиску. При зворотному русі каналізаційних стоків клапан залишається закритим, роблячи доступ в приміщення неможливим.

Розміри аераторів: 110 або 50 мм

Модифікації каналізаційних аераторів можуть відрізнятися як зовні, так і за внутрішньою будовою, але всі вони об'єднані за принципом дії. Випускаються аератори різних розмірів. Найбільшою популярністю користуються каналізаційні аератори наступних розмірів:

модифікацію розміром 110 мм встановлюють на загальну каналізаційну трубу, яка має вихід на горище. У санвузлі приватного будинку або квартири аератор можна монтувати на допоміжний стояк, при цьому один з аераторів обов'язково необхідно розмістити на горищі;

Підключення повітряного клапана до каналізації

50 мм аератор встановлюють близько сантехнічних приладів. Один аератор такого формату розрахований на обслуговування одного, максимум двох сантехприборів. Такий аератор обов'язковий до монтажу, якщо довжина горизонтальної труби досить велика або при наявності переходу труб різного діаметру. Щоб пристосування правильно працювало, труби повинні мати горизонтальний ухил.

Порада. Щоб не піддавати аератор, що встановлюється на стічну трубу пральної або посудомийної машини, зайвого навантаження, варто встановити його нагорі каналізаційного стояка.

установка аераторів

Самостійно встановити повітряний клапан зовсім не складно. Робиться це в такий спосіб:

перед початком робіт попросіть сусідів не спускати в каналізацію воду деякий час. Після цього зробіть демонтаж труби;
за правилами треба підготувати трубу: підрізати за розміром і видалити щербини на торцях. Винятком може бути повітряний клапан для фанової труби. Зазвичай він являє собою пристосування з кришкою, яке монтується на торець труби;

Процес установки аератора

щоб з'єднання було герметичним, в розтруб укладається прокладка з гуми. Якщо ж монтаж з'єднання буде проводитися по різьбі, то замість прокладки на різьблення намотують ФУМ. Тепер встановлюється сам аератор.

В одній квартирі рідко встановлюється тільки один повітряний клапан. Будь-який з них варто встановлювати в зоні легкої досяжності для візуального огляду або ремонту. Профілактичну чистку проводять щорічно. Мембранні пристрої чистять частіше.

Порада. При установці пристрою звірте позначення напрямку стічних вод на корпусі з напрямком вод каналізаційного стоку.

особливості монтажу

До пристрою додається інструкція з експлуатації та установки, з якою варто заздалегідь ознайомитися, але є ще деякі тонкощі:

Якщо в одній монтажній схемі передбачається установка декількох аераторів, то закладається відстань від одного пристрою до іншого не менш метра.

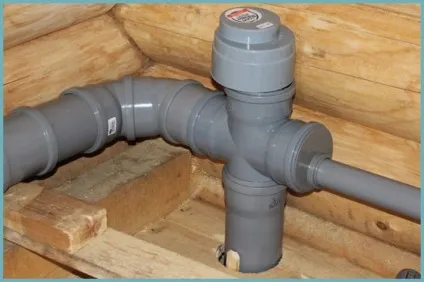

Каналізаційний аератор в роботі

Наявність каналізаційного аератора не вимагає проведення окремої вентиляційної шахти.
Якщо каналізаційна система розташована під покриттям підлоги, то клапан монтується не менше, ніж в 35 см від поверхні підлоги. Це ж відстань закладають, якщо в підлозі є решітка.
Найвища точка зливу повинна розташовуватися не менше ніж в метрі від підлоги.
Каналізаційні аератори не можна встановлювати в неопалюваних приміщеннях. Стояк, який виходить на горищне приміщення, потребує додаткового утеплення.
Аератор встановлюється в розтруб, порушувати цю послідовність можна.

Правильний монтаж пристрою з дотриманням всіх цих правил дозволить уникнути засмічення аератора каналізаційними стоків.

Правила вибору

Що необхідно врахувати, вирушаючи в магазин за повітряним клапаном?

Ось перелік основних моментів:

Орієнтація каналізаційної системи.
Вид пристосування: мембранний, комбінований, важільний, вакуумний, циліндричний. З кульовим або поворотним механізмом.
Номінальний тиск.
Розмір пристрою і спосіб монтажу.
Матеріал виготовлення та його міцність.
Можливість ручного регулювання пристрою в разі його поломки. Якщо заслінку заклинить в положенні «закрито», може зірвати гідрозатвори.
Конструкція повинна мати вузол, який запобіжить проникненню гризунів з каналізації в приміщення.

Аератор - не значне капіталовкладення для будинку, до того ж не вимагає дорогих робіт по монтажу. Його ефективність в усуненні запахів і необхідність установки не викликає сумнівів.
