Аццкій циклон з дорожнього конуса

Привіт всім запільщікам і любителям зліпити що-небудь Таке собі.

У гаражі давно мешкає тещин пилосос "Циклон" забрав на будівництво і ось тут реально вже дістало витрушувати мешочек.решіл сваять страшну машину під однойменною назвою.

-бак 30 літрів (жорсткий)
-Грибок 110 каналізаційний
-муфта Ф110 мм
-зганяння Ф110 довжиною 200 мм
-Коліно Ф50 мм довжиною 400 мм
-клейовий термо-пістолет.
-герметик санітарний силікон.
-2 шпильки М6 довжиною 1 метр кожна. (Гайки М6 і посилені шайби)
-Донор пилосос "циклон"
-Дорожній конус (це рідкісна штука) ...
-ніж канцелярський
-руки бажано.))))

Тепер збірка з субтитрами))):

началі.срезаем конус усікається підставу і вершину. верх до 58 мм діаметра низ 155-160.

відкручуємо кришку мотора і відсікаємо зайве залишаємо тільки камеру компресора розрядження і флянец.

ріжемо муфту 110 ую і робимо пропили на ребрах жорсткості для неё.подгоняем.

отримуємо такий на вигляд реактивний двигун))) ... Далі гірше.

в місцях кріплення болтів расверліваем до 5 мм і нарізаємо різьблення в місце М3 -Робиться М6 ...

вкрячіваем туди шпильки.

отримуємо такий ось город ...

в місце стику лупимо по колу герметік.собіраем все -затягіваем ...

шов термо пістолета я завжди потім плавл газовим пальником-клей розтікається і краще споює стики

кріпимо його до корпусу таким же Макаром.

збираємо камеру розрядження. (герметик в шов)

готовий компрессор.ідем далі.)))

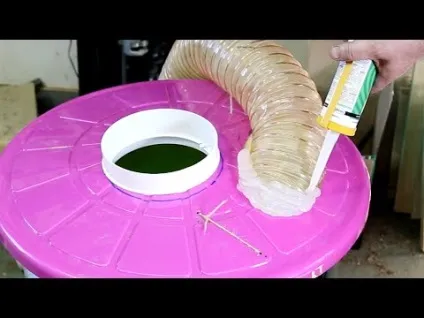

на конус одягаємо на герметику флянец труби 110 діаметра (для його більш надійної фіксації в кришці бака.т.к конус м'якенький ... він краще буде сидіти в ній

розмічаємо і вирізаємо відповідь отвір в кришці.

збираємо на термоклей.

на шпильках збираємо разом з кришкою всю ось таку конструкцію.в кришці 4 відп під шпильки.

отримуємо ось такий муханізьм.

Всім удачі на дорогах!

Брати участь в обговореннях можуть лише зареєстровані користувачі.

при ваших розмірах верх до 58 мм діаметра низ 155-160. циклон нормально працює?

Це хороший фільтр, але тільки для дерева-бетону. Якщо смоктати їм сталеву пил, то движку приходить миттєвий абзац. Бо пил він смокче через себе.
Знаю точно. Досвід є.

спасибі Олег, я знаю будову та принцип роботи електромоторів, я його робив виключно для тирси і піску -ететіка так би мовити на сторйке.
не люблю бруд під ногами.
Я знаю що цей мотор охолоджується проточним повітрям і для прибирання сталевої стружки -який він цілком собі прибирає треба доп -улітку, метал стружка масу має велику і центробежкой до речі відсівається прекрасно-но пил і пісок знижують ресурс колектора і щіток в цілому ...
Ну зібрав-працює і працює -що тут полеміку розвивати. (До речі бак ще струму на половину набився) ...

Не, я абсолютно не про те. ПРо конструкцію - взагалі зауважень немає. Все гут і правильно. Без сумнівів.
Я про своє болото. Ламаю голову, як би убезпечити мотор. Ставити просто рідний фільтр, але це сильно знижує потужність всмоктування. Поставити якийсь магніт, чи що? Наприклад, електромагнітний замок на 400 кг. Щоб збирало метал-пил. Відключив - впало.
А можна більш детально з приводу убору метал-стружки? З приводу доп-равлики

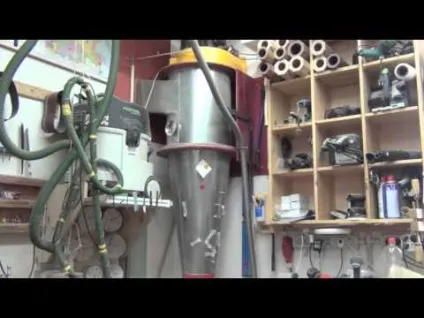

Детальніше? коротше потрібно робити завихритель кільцевого типу з труби (равлика) навколо контуру зворотного забору повітря з бочки конус НЕ прокатіт.надо що б равлик розганяла стружку метлліческую і відведення в сторону від центра.лібо придумати дільник з водой.но це заморочка і пермещать НЕ расплеснув важко будет.посмотріте пристрій промислових "Циклонів" там кілька контурів очищення до того як повітря прийде до мотору.а можете тупо ще простіше:

справа за малим залишилося спиздить конус!

ага на трасі стопанул-і ходу))))) у мене не прокатіло.проще просто попросити = дорожники і і так дадуть у них за міхур взяв

я тут як то їхав ледь не розчавив один, поналепят куди не потрапляючи а ти ще й об'їжджай))) ходять ще прапорцями махають)) а конус надається необхідна річ в побуті ... знав би прітораніл парочку)

да виявляється він чудова вестчь))))

Во дела. Дурна голова спокою рукам не дасть в хорошому сенсі!

Треба б додати хитрий фільтр власного винаходу з водою для затримки пилу.

Фільтр не потрібен в бак просто заливається вода і все.

А звідки в бочці вакуум, якщо туди навпаки має нагнітатися?

не повіриш, але там немає нічого, туди просто падає сміття ... повітря туди не нагнітається і не розряджається ...

Сміття-то потрапляє з потоком повітря, який засмоктується через вхідний патрубок. Значить має створюватися надлишковий тиск. Видать повинен бути якийсь байпас, який ... Ну в загальному треба зробити отвір і поставити фільтр. Типу старий шматок автомобільного та все і буде тобі щастя.

Ета циклон батенька) Сміття в бочку падає під вагою власної ваги.

епрст що за Шайтан машина.

всього лише "реактор шуму" ...)))))

Блін ще одна ядерна установка повз яку пройдеш стіну з цегли викладеш, недавно ще одна тут була, навіть не знаю що страшніше. Попередня робота в блозі була схоже на ядерну брудну бомбу, а це вже якась хімічна бомба. Але варіант заліковий)

потрібно вже співтовариство робити ПИЛОСОС

Мангали-барбекю-пилесоси.тітькі + тачкі.зато є що почитати ...

Блін на Драйв хоч не заходь. Тепер я хочу зробити циклон в гараж. А ще вчора я не знав про його існування)

не говори з цього все починається)))))

Блін на Драйв хоч не заходь. Тепер я хочу зробити циклон в гараж. А ще вчора я не знав про його існування)

аналогічна проблема, вже закладки ломляться від всякого цікавого

Там на каналі ще багато цікавого

дик був там відел.спасібо ...

дуже цікаво було б подивитися в роботі і саме на бетонній пилу і дрібному смітті
мій агрегат зроблений без розбирання пилососа, і в ньому залишилися два тряпочних фільтра, при збиранні бетонної пилу і сміття ці фільтри через якийсь час засмічуються дуже дрібним пилом, їх доводиться витряхать. Я Сострочіть з товстого укривного матеріалу кілька мішечків і швиденько їх міняю, а мішки просто мою в воді, пил витікає. Один мішок засмічується після осідання в циклоні кілограмів 3-х сміття. У вашому випадку дрібний пил пройшовши через моторчик кинутись зі свистом в повітря, це сумно. www.drive2.ru/b/3089370/

согласен.печально ... але це тільки начало.далее йде СТАЙЛ))) це ж ДРАЙВ))))

Зробити Гідрофільтри і пил не пройде.

Глобально!))) Респект!))) На замітку.

Адназначна поглиблений підхід!

поставте один на одного 2е невеликі розпірки всередину бочки і нехай смокче на здоров'я

Так треба обручі ставити і клапан перепуску врізати в бочку.от пилесоса.а то все засмокче)))))

ну або 4 П-образні розпірки, одна вниз, інша вгору і з'єднати посередині трубкою

Так треба обручі ставити і клапан перепуску врізати в бочку.от пилесоса.а то все засмокче)))))

Для мене річ необхідна як повітря, щільно працюю з столярнею (непрофесійно) і вже почав навіть доглядати будівельний пилосос, тому як стружка від фрезера і іншого просто не дає життя, АЛЕ я просто впевнений що в даній конструкції 70% всього сміття буде йти в крильчатку, особливо легка стружка і тирса. Дуже хочу помилятися, але я думаю що саме так воно і буде. Буду радий якщо мені доведуть протилежне.

довго мотор не проживе, передній підшипник здохнет, треба фільтр ставити проміжний.

30 років працював в закритому корпусі не здох від пилу з чого йому щас дохне? А здохне заменю.вот проблему знайшов.

"Борошно" він не відловити ніколи і вона піде в мотор. Мотор схожий на АВ-600 від Уралу, у нього підшипники слабке місце. Так само пил сяде на крильчатку і почнеться биття. А в пилососі він стоїть всяко нема на пряму, а за якимось фільтром, крім циклону. Я подібні прилади 15 років проектую.

"Я подібні прилади 15 років проектую."

Я 20 років в авіації відпрацював-поди теж не олень ... він працює і ще як!

тихо с3.14іл і пішов - називається знайшов ...

Виключно до методу добування конуса. Хоча звичайно скупка краденого - це зовсім інша справа ...

А так - конструкція добротна, але відсутній фільтр перед мотором буде негативно впливати на довговічність електродвигуна.

Ну це "рідкісна" вестчь як я писав ... валяються купами-а як треба так не найті.я свій суто за міхур у шляховиків ... і їм приємно і мені гуд)))
