Зручний засіб для створення евакуаційних планів - програма - план евакуації

Тим часом, намалювати такий план - дуже і дуже непросто навіть без урахування жорстких вимог по оформленню (а їх доводиться враховувати).

Що робити в цьому випадку? Замовляти складання планів евакуації якимось стороннім організаціям? Напружувати свого співробітника, змушуючи його вивчати всі вимоги і викреслювати плани відповідно до них?

Це абсолютно самостійна програма, вона не є плагіном до інших САПР-систем, що дозволяє швидко освоїтися і почати в ній роботу. Давайте ж подивимося, як це все відбувається.

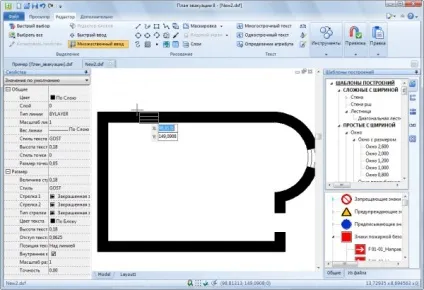

Найбільш використовувані об'єкти знаходяться в окремій панелі «Шаблони побудов», яка за замовчуванням розташовується праворуч. При побудові планів поверхів використовуються спеціальні об'єкти «Стіна», «Вікно», «Двері» та ін. Які взаємодіють один з одним і здатні об'єднуватися: так, наприклад, стіни взаємодіють один з одним, об'єднуються і добудовуються в місцях стику, утворюючи тим самим замкнутий контур, а дверні та віконні прорізи здатні вбудовуватися в стіни і приймати їх товщину. Варто відзначити, що цілісність стін при цьому не порушується і вбудовані в них вікна і двері можна переміщати в стіні.

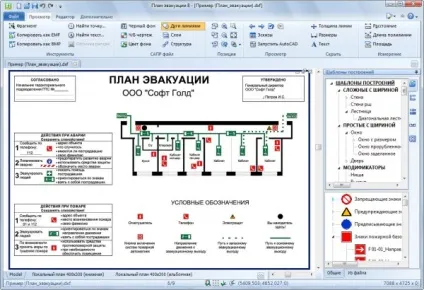

Викреслювати плани можна в будь-якому масштабі, також не складе труднощів зіставити всі елементи і оформити кінцевий вигляд плану евакуації. Крім того, тут не потрібно додаткове завантаження бібліотеки знаків безпеки і символів, які використовуються на планах евакуації: після установки програми всі знаки доступні з панелі "Шаблони побудов", і всі вони відповідають вимогам ГОСТ Р 12.4.026.

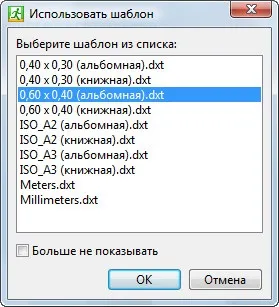

При створенні нових креслень можна використовувати шаблони файлів, які вже містять в собі необхідний початковий набір об'єктів. Наприклад, шаблони, що поставляються з програмою, містять в собі рамку плану евакуації і готові інформаційні таблиці ( «Дії при пожежі» і «Дії при аварії»). Також передбачено два порожніх шаблону «Meters.dxt» і «Millimeters.dxt». При необхідності, користувач може створити власні шаблони файлів або відредагувати існуючі.

Плани евакуації не завжди створюються «з нуля». Найчастіше розробникам планів евакуацій вже надають готові плани поверхів в форматах DWG або DXF (практично всі відомі САПР-системи вміють зберігати файли, по крайней мере, в один з цих форматів). У програмі «План евакуації» можна підключити такий план в якості зовнішньої посилання і потім відразу приступати до розстановки знаків безпеки і нанесення шляхів евакуації. Якщо ж є растрове зображення плану поверху, отримане шляхом сканування, його можна використовувати як підкладку і змалювати примітивами, які використовуються в програмі.

Зберігати готовий план евакуації рекомендується в векторний формат DXF. Це дозволить в майбутньому легко виконати його редагування. Крім того, є можливість експорту готового плану в різні растрові і векторні формати - наприклад, план в форматі DXF можна буде зберегти в JPG, BMP, TIF і інші формати.

Ще одна важлива функція програми - це система друку

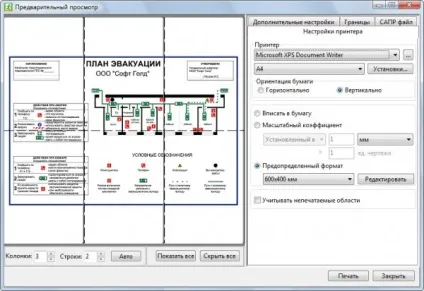

Eсли у вас немає принтера великого формату - скажімо A3 або А2 - не біда! «План евакуації» уміє друкувати «мозаїкою», що дозволяє виводити зображення на будь-яку кількість сторінок різного формату з необхідним масштабом. Для прикладу, дуже великі зображення (А0, А1 тощо) можуть бути розбиті на безліч менших сторінок різного розміру для подальшого склеювання в єдине полотно.

Будь-який елемент «мозаїки» може друкуватися незалежно від інших. Таким чином, якщо одна сторінка виявиться пошкодженої (наприклад, через проблеми з принтером), ви зможете передрукувати цю сторінку окремо. Крім друку всього файлу, є можливість друку виділеної області (інструмент «обрізати прямокутник» дозволяє виділити необхідну область для виведення її на друк) і друку видимого простору. Кольорові креслення можна друкувати з гарною якістю на чорно білому-принтері (без сірих півтонів).
