Зрощування бруса по довжині своїми руками відео-інструкція, способи, фото і ціна

Клейове з'єднання бруса.

без навантаження

Найпростіший сценарій - зрощення деталі, що не відчуває експлуатаційних навантажень. Найбільш характерний приклад - вінець стіни з бруса.

Єдина вимога до з'єднання - воно не повинно продуватися.

Уточнимо: точки зрощування повинні обов'язково зміщуватися від вінця до вінця. В іншому випадку механічна міцність стіни все-таки може постраждати.

Найпростіше рішення - з'єднання в полдерева. Кожна з деталей вирізається на половину товщини; довжина зрощування не повинна бути менше поперечного розміру бруса. Ущільнення з'єднання забезпечується прокладкою утеплювача (як правило, джутової стрічки). Нерідко з'єднання робиться вертикальним; тим самим ймовірність продування зводиться до нуля;

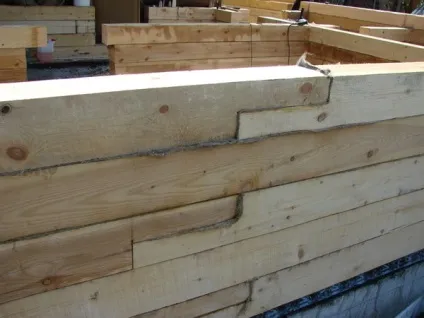

Вінці на фото з'єднані в полдерева.

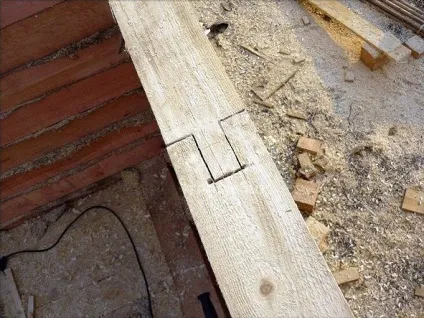

З'єднання з корінним шипом ненабагато складніше. На одній з деталей, що з'єднуються вирізається шип розміром в 1/3 - 1/4 товщини бруса, на другий - відповідний паз;

Ще один варіант зрощування вінця - з'єднання шпонкой. Пази вибираються на обох брусах; в них після укладання вінця вбивається дерев'яна шпонка.

Рекомендовані розміри з'єднання на шпонках.

Навантаження на стиск

Цей тип навантаження характерний для різноманітних стійок і колон.

Тут перед будівельником стоїть два завдання:

Уникнути збільшення перерізу деталі;
Виключити найменшу ймовірність взаємного зсуву елементів конструкції.

Для досягнення цих цілей на торцях бруса формується замок.

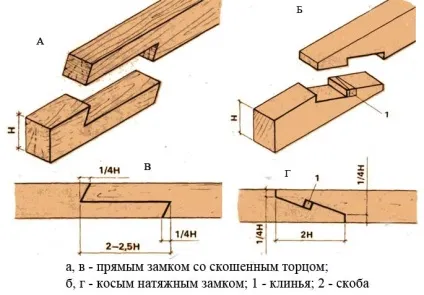

Варіанти виконання замку для колон.

Перший варіант замку (зліва) сильно нагадує з'єднання в полдерева; проте скоси на торцях помітно змінюють його властивості. Завдяки їм збільшене навантаження на стиск лише підсилює конструкцію.

Друге рішення - косою натяжна замок, цікавий тим, що виключає роз'єднання деталей при розтягує навантаженні. Це корисно, наприклад, для опори навісу з велику парусність.

Крім того, елементи, що утворюють колону, можуть зрощуватися шипованним з'єднанням. В цьому випадку нарощування бруса по довжині починається з нарізки на ньому косих шипів; потім деталі сідають на клей.

Міцність склеювання забезпечується великою площею поверхні шипів і пресуванням сполуки (рекомендовані значення - 80 кгс / см2 для м'яких порід деревини і 100 кгс / см2 для твердих).

Навантаження на розтяг і вигин

Навантаження на розтяг в чистому вигляді для дерев'яних конструкцій є скоріше винятком, ніж правилом. А ось изгибающие навантаження вони відчувають часто. Специфіка умов експлуатації змушує розділити способи зрощування бруса по довжині в залежності від того, що за елемент виготовляється.

відкриті балки

Вони досить типові для дерев'яного будівництва. Специфіка тут та сама, що і в разі колон: з'єднання не повинно збільшувати перетин балки.

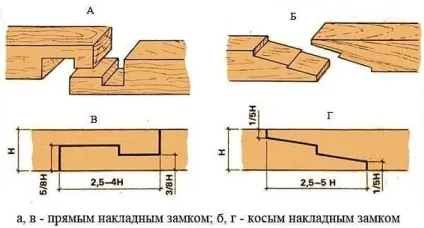

Прямий і косий замки.

Прямий накладної замок виключає роз'єднання брусів при навантаженні на розтягнення, косою ж перекладає цю функцію на додаткові елементи кріплення - шпильки і болти. Вони стягують половини замку як мінімум в одній точці, посередині. Для додаткової фіксації використовується клей.

Косий замок стягнуть болтом з широкими шайбами.

Крокви, прогони

Тут картина докорінно інша: при експлуатації кроквяна система повністю прихована від очей мешканців будинку.

Тому допустимі способи зрощування, що збільшують перетин бруса.

Просте з'єднання внахлест на увазі, що зрощують брус має незначну товщину (що цілком типово для крокв). Довжина нахлеста повинна бути як мінімум втричі більше ширини бруса або дошки. Для фіксації використовуються болти або шпильки;

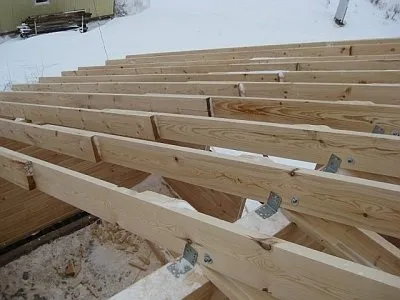

Дошка крокв з'єднується внахлест.

Зрощування встик теж практикується, але з обов'язковим посиленням з'єднання бічними накладками. Вони можуть бути виконані з дошки або товстої фанери; можуть використовуватися і перфоровані пластини з оцинкованої сталі.

Елементи крокв з'єднуються накладками з дошки.

Меблі, перила

Інструкція по зрощенню брусків при самостійному виготовленні меблів або огорож всередині будинку помітно відрізняється від рекомендацій, актуальних для крокв або балок. У цьому випадку на перше місце виходить естетика.

Як своїми руками виконати з'єднання, яке буде не тільки міцним, але і красивим? Сама методика нами вже вивчена: на торцях деталей фрезеруванням формуються шипи, після чого вони склеюються встик.

Нагадаємо: пресування обов'язково і має займати не менше 5-6 секунд. Потім деталь фіксується в нерухомому положенні на час просушування клею.

Фреза для вибірки шипів. Ціна виробу - від 200 до 800 рублів залежно від розміру.

Однак результат сильно залежить від ряду тонкощів.

Брусок підбирається за кольором і текстурою;
Порода деревини повинна бути однаковою. Вологість може відрізнятися в межах трьох відсотків;
Дефекти на зрощуються елементах повинні розміщуватися з одного боку - тильною;
Між нарізкою шипів і склеюванням повинно пройти не більше доби. В іншому випадку нерівномірна сушка деревини позначиться на точності підгонки шипів і на якості клейового шва;
Видавилися при пресуванні надлишки клею віддаляються негайно. Після його висихання очистити деталь буде набагато важче.
