Російська піч з лежанкою і плитою, пристрій і порядовка цегли
Традиційна цегляна класична російська піч з лежанкою користується великою популярністю завдяки простоті своїй конструкції і можливості використання, як для приготування їжі, так і нагрівання приміщення.
-
вміст:
- Пристрій російської печі з лежанкою
- Як скласти піч із лежанкою
- Схема кладки печі з лежанкою
Єдиним недоліком цегляної російської печі є низький ККД за рахунок горіння палива на глухому поду. Відсутність можливості регулювати циркуляцію і подачу повітря знижує тепловіддачу приблизно на 25-30%.
Пристрій російської печі з лежанкою
- Фундамент під піч з лежанкою або опечье. Може виготовлятися як з цегли та бетону, так і дерев'яній основі.
- Подпечек - в ньому прийнято зберігати дрова, перед тим як топити ними. Дрова висушуються практично до «пороху».
- Криється подпечек підлозі циркуляційним склепінням або «коритом». На нього прокидається матеріал, який може тримати тепло тривалий час: пісок, крихта цегли і т. Д.
- Під вручений камери - пристрій російської печі з лежанкою і плитою не може обійтися без пода. Особливістю монтажу пода є те, що він встановлюється безпосередньо на підсипку зводу.
- Горнило - знаходиться безпосередньо під ліжком. Повітря, вступаючи через зів, направляється до горнилі, нагрівається і під всією перекришу переходить в перетрубье і звідти в систему димовидалення.
Деякі ігнорують важливість правильного монтажу пода. Якщо планується готувати їжу, під необхідно встановлювати на підсипку.
Як скласти піч із лежанкою

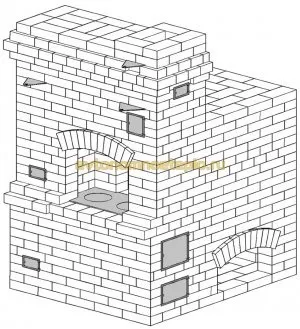

Кладка російської печі з плитою і лежанкою вважається однією з найпростіших в технічному відношенні. Зробити піч можна самостійно, виконавши попередній розрахунок витратного матеріалу. Для прикладу візьмемо схему, в якій розміри російської печі з лежанкою не перевищуватимуть 1 580 на 1280 мм.
- Вогнетривку цеглу 1100 шт.
- Дверцята, решітка, чавунна плита, ревізія.
- Витратні матеріали - в'язальний дріт (35 м / пог) і стрічка (8,5 м / пог), сталеві кляммери, заслінка жаровой камери. Піч з подтопкі може зажадати додатково придбати двері і для цієї ніші.
- Глиняний розчин - найкраще придбати вже готову суміш. Вирахувати необхідну кількість мішків можна завдяки таблицями на тильній стороні упаковки.
При роботі необхідно строго дотримуватися розміри і намагатися, щоб стінки Хайле були гладкими. Штукатурити стіни не можна, тому зазвичай майстри вишліфовує тильну сторону цегли.
Схема кладки печі з лежанкою
Традиційна російська піч з лежанкою і вручений плитою може бути виготовлена і самостійно. Хоча особливості кладки можуть відрізнятися в залежності від обраної конструкції, існують деякі загальні правила.

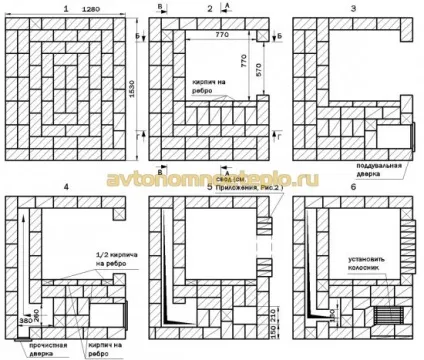

- 1-й ряд - кладемо прямо на гідроізоляцію без виготовлення стяжки. Так як нижні ряди до третього включно, які не піддаються впливу високих температур, для них можна використовувати перегрітий цегла. Стелити починаємо з лівого кута лицьового боку. Починаємо кладку з тричетвертними цегли. Цегла укладаємо на кут. Поруч маємо повномірні цеглини.
- 2-й ряд - перекриваємо стусани по правій і лівій сторонам конструкції ложками. Необхідно стежити за тим, щоб всі неповно цільні цеглини перекривалися наступним рядом. По краю майбутнього пода ставимо цегла на ребро.
- 3-й ряд - повністю повторюємо конструкцію першого. Встановлюємо дверцята піддувала.
- 4-й ряд повністю ідентичний другого. Порядовка конструкції печі з лежанкою часто повторює схему попередніх рядів, таким чином, забезпечуючи більшу міцність стін. Єдиною відмінністю є те, що на четвертому ряду залишається місце під прочищувальний канал.
- 5-й ряд - робимо підстави під арки, продовжуємо прочищувальний канал.
- 6-й ряд на цьому етапі встановлюється колосник. Прочищувальний канал починають поступово звужувати.

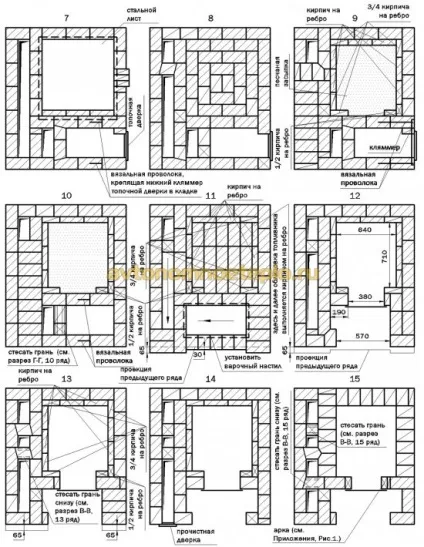

- 7-й і 8-й ряди - в цей момент укладають сталевий лист, а також кріплять дріт для фіксації топкової дверки. Верхнім шаром повністю перекривається під. Нижня частина кладки закінчена.
- 9-й ряд - встановлюємо цегла на ребро по всьому периметру пода, робимо піщану підсипку.
- 10 і 11 ряди виготовляються ідентичним чином. По краю пода використовуються половинки цегли, на верхньому шарі встановлюється для варки поверхня з чавуну.

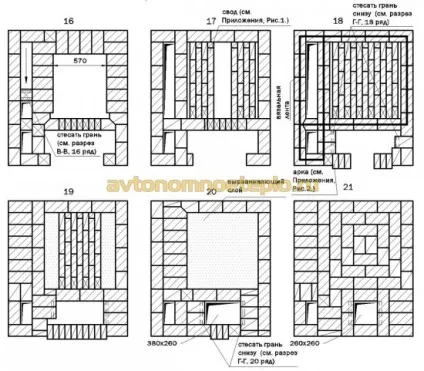

- 12,14 і 16-й ряд також повністю повторюють один одного. На п'ятнадцятому починають піднімати арку. Якщо до цього ряду все було просто, то тепер поетапна кладка зажадає від майстра високого професіоналізму.
- 17 і 18-й ряд призначений для звуження зводу. Між цими шарами необхідно використовувати в'язальну дріт.
- З 19-21-й ряд повністю закінчується монтаж лежанки. Завдяки поступовому звуженню забезпечується можливість витримувати високі навантаження, після протопки печі можна буде поставити дерев'яний настил на лежанці.
- 22-й ряд починає піднімати хайло печі. Цей етап робіт по праву вважається одним з найскладніших. Якщо кладка печі з лежанкою своїми руками до цього моменту була складною для майстра, то на цьому ряді краще покликати на допомогу кваліфікованого пічника.
- З 23-31 ряд укладається трубний канал, і встановлюються засувки і піддувала.
