Мал. 11.2. Замок, тяги приводу і ручки передніх дверей: 1 - тяга вимикача замку; 2 - вимикач замку; 3 - тяга кнопки блокування; 4 - тяга зовнішньої ручки; 5 - зовнішня ручка; 6 - тяга внутрішньої ручки; 7 - внутрішня ручка; 8 - внутрішній замок; 9 - зовнішній замок; 10 - накладка зовнішнього замку

Замок, тяги його приводу і ручки передніх дверей показані на рис. 11.2.

Вам будуть потрібні викрутки з плоским і хрестоподібним лезом.

1. Відключіть провід від клеми «мінус» акумуляторної батареї.

3. Стисніть фіксатор колодки ...

4. ... та послабити колодку джгута проводів моторедуктора блокування замка дверей.

5. Виверніть три гвинти кріплення внутрішньої ручки дверей.

6. Подденьте викруткою і від'єднайте тягу зовнішньої ручки дверей від замка.

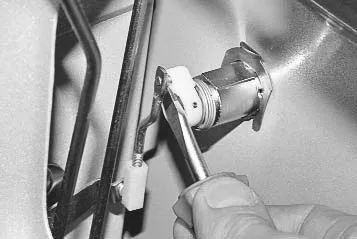

7. Подденьте викруткою і від'єднайте тягу від вимикача замку.

8. Зніміть накладку зовнішнього замку.

9. викруткою з хрестоподібним лезом виверніть два гвинти кріплення зовнішнього замку ...

10. ... і зніміть зовнішній замок.

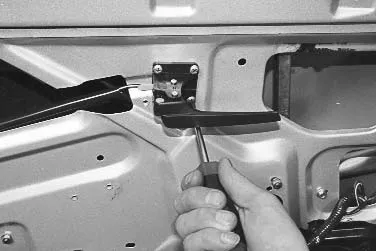

11. Виверніть гвинт кріплення внутрішнього замка.

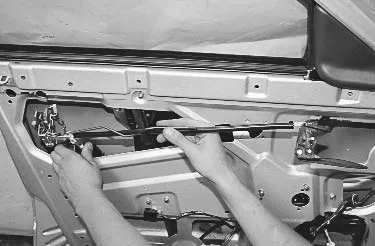

12. Зніміть внутрішній замок разом з внутрішньої ручкою двері і тягами.

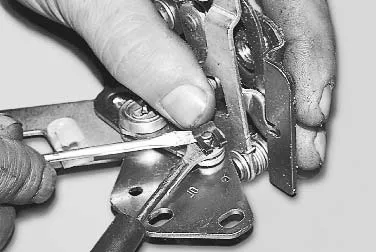

13. Зніміть з тяги блокування замка пластмасовий тримач і від'єднайте її від важеля.

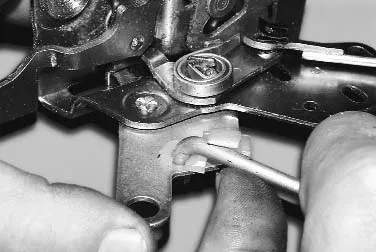

14. Зніміть стопорну скобу і від'єднайте тягу внутрішньої ручки від важеля.

15. Довжину тяг регулюють відверненням або загортанням пластмасових наконечників. При заміні наконечника тяги відверніть його з тяги, підрахувавши кількість обертів. Загорніть новий наконечник на таку ж кількість оборотів, це дозволить зберегти необхідну довжину тяги.

16. Зніміть стопорну скобу вимикача замку.

17. Вийміть вимикач замку з дверей.

18. Встановіть замок в порядку, зворотному зняттю, попередньо змастивши все труться деталі змазкою.
