Щоб забезпечити пожежну безпеку при роботі з холодоагентом R600a останнім часом широкого поширення набула технологія «холодного» з'єднання трубок в складі БХП - LOKRING.

Lokring-з'єднання (див. Рис. 2.2.1) гарантує якісний зв'язок між трубками - з різними діаметрами і з різних матеріалів. Воно дозволяє з'єднувати мідні і алюмінієві трубки, що дуже складно при звичайних методах пайки.

Мал. 2.2.7. Вид готового локрінгового з'єднання «AL-CU» (алюміній-мідь)

Щоб виконувати Lokring-з'єднання (лок-рингова з'єднання), потрібно мати комплект з з'єднувачів, рідкого герметика-ущільнювача LOKPREP і спеціалізованого пристосування - кліщів зі змінними губками декількох типорозмірів (див. Рис. 2.2.2).

Мал. 2.2.2. Зовнішній ЕІД спеціалізованих кліщів

Сама муфта в зборі LOKRING виконана з двох кілець і, власне, самої муфти. Дві трубки, які потрібно з'єднати між собою повинні бути вставлені в протилежні отвори муфти. З'єднання заздалегідь змонтовано, тобто ці два кільця вже встановлені на кінцях муфти.

З'єднання двох трубок відбувається за рахунок зближення цих двох кілець, при ковзанні по рукаву-муфті (назустріч), поки вони не упрутся в центральне нерухоме кільце обмежувача в середині муфти (рис. 2.2.3). Особлива внутрішня конфігурація кілець щільно стискає муфту і, отже - трубки, що знаходяться в тому ж самому рукаві-муфті. Адгезія між трубками і рукавом-муфтою є повною. Малі зазори уздовж периметра стін трубок є візуальним підтвердженням, що Lokring-соеди-ня виконано правильно. Тепер газонепроникне з'єднання створено між трубками, а зміна діаметра трубок є дуже малим і не заважає проходу холодоагенту в системі.

Номенклатура розмірів цих локрінгових з'єднань широка, вона дозволяє підібрати деталі для будь-яких поєднань діаметрів трубок і

Мал. 2.2.3. Зовнішній ЕІД муфти LOKRING

матеріалів. Це: перехід на капілярну трубку (див. Рис. 2.2.4), різні заглушки і развет-ставники.

Мал. 2.2.4. Приклад локрінгового перехідника для трубок різних діаметрів

Рідкий герметизирующий склад LOKPREP

Для більш щільного з'єднання між трубками (всередині з'єднання LOKRING), використовують ще спеціальний герметик LOKPREP (рис. 2.2.5).

Мал. 2.2.5. Варіанти упаковки герметика LOKPREP

Рідкий ущільнювач LOKPREP - анаеробна рідина, що має в своєму складі еластичну речовину. Він гарантує якісне ущільнення між трубками з різних матеріалів.

Надійність локрінгового з'єднання ілюструє рис. 2.2.6 - навіть при розриві трубки муфта залишається цілою.

Мал. 2.2.6. Приклад міцності локрінгового з'єднання

Вибір з'єднань LOKRING

Залежно від матеріалів трубок, які треба з'єднувати, можливий вибір між двома різними варіантами з'єднань LOKRING;

1. З алюмінію (маркування AL), дозволяє виконати з'єднання з наступних матеріалів: алюміній - алюміній, алюміній - мідь, алюміній - сталь.

2. З латуні (маркування MS), дозволяє виконати з'єднання з наступних матеріалів: мідь - мідь, сталь - мідь, сталь - сталь.

Методика виконання локрінгових з'єднань

Відомо, що в БХП є трубки, виконані з різних матеріалів (наприклад з міді і алюмінію). Як їх поєднати? Для цього і служать локрінговие з'єднання.

Примітка. Пряме з'єднання міді і алюмінію неприпустимо, так як в цьому випадку виникає ефект гальванічної корозії (вона проходить більш інтенсивно, якщо на з'єднання потрапляє волога).

Уникнути цього ефекту можна, якщо використовувати з'єднання LOKRING.

Необхідно зауважити, щоб правильно виконати з'єднання LOKRING, використовувана довжина кінців трубок в місці з'єднання повинна бути не менше 18 мм і муфту встановлюють тільки на прямих ділянках цих трубок.

При виконанні операції обрізки трубок необхідно використовувати спеціалізований трубоотрезной інструмент. Обрізка трубок, виконана цим інструментом, дуже чиста, без задирок на торцевій крайці трубок (див. Рис. 2.2.7).

Мал. 2.2.7. Використання спеціалізованого трубоотрезной інструменту

При виконанні локрінгових з'єднань багато що залежить від якісної підготовки з'єднуються трубок. Для цього необхідно очистити, знежирити і видалити сліди забруднень з кінців трубок.

Щоб видалити подряпини на кінцях трубок, зачищають їх наждачним (абразивної) папером, як відображено на рис. 2.2.8.

Мал. 2.2.8. Спосіб зачистки трубки за допомогою наждачного паперу

Після зачистки трубок наносять невелику кількість рідкого ущільнювача LOKPREP на їх кінці, як це відображено на рис. 2.2.9. Дуже важливо, щоб ущільнювач не потрапив усередину трубки.

Потім вставляють обидва кінці трубок в муфту (до упору).

Розміщують губки спеціалізованих кліщів на краях з'єднання (див. Рис. 2.2.10).

Потім стискають кільця муфти до моменту, коли вони досягнуть центрального обмежувального (наполегливої) кільця. На рис. 2.2.10 відображений процес з'єднання трубки з локрінговой заглушкою. Виконуючи цю операцію, необхідно попередньо вирівняти кільця. Після цього потрібно почекати приблизно 3-4 хвилини, щоб дати «застигнути» герметику.

Після цього можна проводити інші роботи на БХП (вакуумирование і ін.).

Інструмент для роботи з ізобутаном

Згідно з рекомендаціями по роботі з ізобутаном, необхідно мати такі інструменти та обладнання:

- установка холодної зварювання технологічних патрубків або комплект з'єднувальних муфт LOKRING;

- сервісний балон з азотом, редуктором і шлангом;

- спеціалізований електронний течеіска-тельдля изобутана (рис. 2.2.11);

Мал. 2.2.11. Спеціалізований течеискатель для изобутана

- вакуум-заправна станція, для роботи з R-600a (рис. 2.2.12). Це обладнання повинно мати відповідний сертифікат;

Мал. 2.2.12. Вакуум-заправна станція

- електронні ваги з точністю ± 1. 2 г;

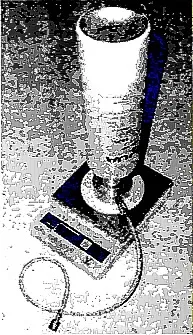

- сервісний балон з холодоагентом R-600a (ємністю 0,4 + 0,2 кг). Ваги і балон відображені на рис. 2.2.13;

Мал. 2.2.13. Електронні ваги і балон з холодоагентом R600a

- ножиці для різання капілярних трубок;

- проколюють кліщі з захопленням під цеоліт-товий патрон;

- проколюють кліщі з захопленням під технологічний патрубок;

- пережімного технологічні кліщі;

- шланг із захопленням, що має голчастий клапан. Особливість такого шланга полягає в малій величині внутрішнього діаметра, щоб максимально знизити втрати холодоагенту при відключенні шланга від балона або зменшити величину помилки при визначенні заправної дози з урахуванням внутрішнього обсягу шланга.
