Застосування газотурбінних установок (ГТУ) в міні-ТЕЦ
Застосування газотурбінних установок в міні ТЕЦ
В процесі розвитку малої енергетики все більше уваги приділяється газових турбін малої і середньої потужності.
Області застосування газотурбінних установок практично не обмежені: нафтогазовидобувна промисловість, промислові підприємства, муніципальні освіти.
Окрему увагу варто приділити можливості надбудови існуючих котелень газотурбінними установками, що дозволяє забезпечити надійне електропостачання власних потреб і знизити питомі витрати палива.
Застосування ГТУ в Міні-ТЕС економічно виправдано в комплексі з утилізаційними контурами. Це обумовлено досить низьким електричним ККД газової турбіни 22 ... 37%. При цьому співвідношення вироблюваної електричної енергії та теплової становить 1: 1,5; 2,5. Залежно від потреб ГТУ комплектується паровими або водогрійними котлами-утилізаторами, що дозволяє отримувати або пар (низького, середнього, високого тиску) для технологічних потреб, або гарячу воду з температурою вище 140 ° С.
Вироблене тепло може бути використано для виробництва холодної води. У цьому випадку, як споживача теплового навантаження, підключають абсорбційну холодильну машину (тригенерація). У складі комплексної вироблення енергії загальний ККД станції зростає до 90%.
Максимальна ефективність використання ГТУ забезпечується при тривалій роботі з максимальною електричної навантаженням. У діапазоні потужностей близько 10 МВт існує можливість використання комбінованого циклу газових і парових турбін. Це дозволяє істотно підвищити ефективність використання станції, збільшуючи ел. ККД до 47%.
ГТУ призначені для експлуатації в будь-яких кліматичних умовах як основний або резервне джерело електроенергії і тепла для об'єктів виробничого або побутового призначення. Будівництво таких електростанцій у віддалених (особливо північних) районах дозволяє отримати значну економію коштів за рахунок виключення витрат на будівництво і експлуатацію протяжних ліній електропередач, а для центральних районів - підвищити надійність електричного, теплового постачання як окремих підприємств або організацій, так і територій в цілому.

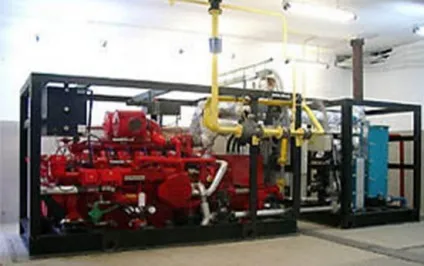

Мал. Мала газотурбінна установка
За основу будівництва електростанцій ГТУ взято концепцію блочно-модульної побудови. Електростанції складаються з максимально уніфікованих відсіків і модулів, що дозволяє в стислі терміни створювати нові модифікації агрегатів, а також удосконалювати, модернізувати застарілі об'єкти з мінімальними витратами.
Блочно-модульне виконання забезпечує високий рівень заводської готовності газотурбінних електростанцій. Вони монтуються із застосуванням універсальних вантажопідйомних монтажних засобів. Розміри блоків не перевищують транспортні залізничні габарити.
Ступінь автоматизації газотурбінної електростанції дозволяє відмовитися від постійної присутності обслуговуючого персоналу в блоці управління. Контроль роботи станції може здійснюватися з головного щита управління, що поставляється разом з комплектом устаткування енергоблоку. Під час експлуатації електростанції її роботу забезпечують три людини: оператор, черговий електрик, черговий механік. При виникненні аварійних ситуацій для забезпечення безпеки персоналу, збереження систем і агрегатів енергоблоку передбачена надійна система захисту.
