Заміна тенів водонагрівачів Арістон, Термекс пристрій сухого і мокрого тена для бойлера,

Електричні нагрівачі міцно увійшли в життя сучасних людей. Вони знаходять широке застосування не тільки в будинках приватного сектора, але і навіть в квартирах багатоповерхових будинків. Завжди приємно вранці прийняти теплий душ, поніжитися і розслабитися в теплій ванні після трудового дня. Саме такі блага цивілізації і стали можливі з застосуванням електричних нагрівачів води моделей Арістон, Термекс.

Але, як і будь-яка побутова техніка, водонагрівальне обладнання може вийти з ладу. Саме для того, щоб збільшити час безвідмовної роботи нагрівача і необхідно проводити регулярні огляди, очищення та заміну трубчастого електричного нагрівача.

Як влаштований водонагрівач

Конструкція накопичувального електричного нагрівача води (бойлера) не надто складна. Він складається з наступних елементів:

корпусу, що має різні розміри і форми в залежності від моделі;
накопичувача для води - бака, що має різну ємність;
шару теплоізоляції, який розташований між корпусом і баком і зберігає тепло тривалий час;
трубчастого електронагрівача, який підігріває воду до певної температури;
магнієвого анода, який захищає тен і бак від накипу і корозії;
трубки для забору гарячої води;
трубки для подачі холодної води;
датчиків (термостати, терморегулятори, перемикачі температури);
панелі управління (індикатори включення, перемикач режимів, регулятор термостата).

Якщо відкрити кран подачі холодної води бак буде наповнюватися. Дочекавшись того часу коли повітря, через трубку забору гарячої води буде знищено - включаємо нагрівач. Сигнал термодатчика при низькій температурі води в баку замикає електричний ланцюг і включає нагрівальний елемент Термекс.

Вода в баку нагрівається в залежності від положення термостата до температури, виставленої на панелі управління Термекс. У момент, коли температура термостата і терморегулятора збігаються - тен вимикається. Бойлер буде знаходитися в режимі підтримки температури. При відборі нагрітої води весь цей процес повторюється.

Читайте також: Бойлер для води: як вибрати електричний водонагрівач

Технічне обслуговування водонагрівача потрібно проводити щорічно. Заміну магнієвого анода виробляють після 15-18 місяців експлуатації. А от заміна тена необхідна у міру виходу його з ладу.

пристрій тена

Серцем будь-якого електричного бойлера є трубчастий електричний нагрівач. Він являє собою металеву трубку, всередині якої проходить спіраль. виготовлена з матеріалу з високим питомим опором (ніхром).

Простір між зовнішньою оболонкою і провідником заповнене теплопроводящим електричним ізолятором. За принципом дії тени водонагрівача діляться на наступні типи:

Мокрі нагрівальні елементи

Назву свою отримали через те, що мають безпосередній контакт з нагрівається рідиною. За формою відкриті тени можуть бути як увігнутими в будь-яку зі сторін, так і прямими, все залежить від типу накопичувача.

Кріплення буває гайковим - кріпиться за допомогою гайкового з'єднання або фланцевим (такі тени виготовлені за принципом штампування або лиття). Перевагою мокрих нагрівачів є висока швидкість нагріву води.

А ось основним недоліком вважається швидке утворення накипу. особливо в районах з неякісною водою. Низький рівень електричної безпеки і збільшена витрата електроенергії.

сухі тени

Відрізняються своєрідною конструкцією, яка представляє собою керамічну колбу. всередині якої і знаходиться нагрівальний елемент. До такої колбі пред'являються особливі вимоги по міцності.

Матеріалом для виготовлення колби сухого нагрівача частіше використовують магнієвий силікат або стеатит.

Рідина в накопичувальному баці нагрівається за рахунок теплопередачі керамічного кожуха. Нагрівання води відбувається більш тривалий час, але, за рахунок відсутності контакту трубки нагріву з водою, набагато збільшується термін безпечної експлуатації таких водонагрівачів.

Читайте також: Терморегулятор для бойлера - термореле: регулювання температури, види

способи підключення

Залежно від потужності водонагрівача, тени можуть встановлюватися по одному, або по кілька одночасно. Але загальна потужність водонагрівача залежить не тільки від кількості тенів, але і від способів під'єднання. Існує три основних способи:

Послідовний. При такому способі всі елементи включаються в мережу послідовно. Загальна потужність буде залежати від сумарної потужності кожного нагрівача. Але в такій схемі включення при відмові одного елемента вся система перестає діяти.
Паралельний. Всі нагрівачі підключаються паралельно один одному. При такому включенні несправність будь-якого елемента не впливає на загальну працездатність всієї системи.
Комбінований. При цьому способі на різних ділянках ланцюга можуть використовуватися як послідовне, так і паралельне підключення нагрівачів. Такий спосіб застосовується коли немає можливості придбати тени потрібної потужності.

Перевірка працездатності тена

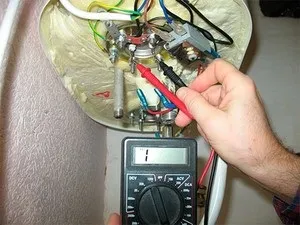

Обов'язково потрібно спочатку провести візуальний огляд, щоб переконатися у відсутності на корпусі нагрівального елементу тріщин, сколів, потемніння. Далі, за допомогою тестера приступаємо до виміру опору між контактами нагрівача.

На тестері виставляємо режим вимірювання опору і торкаємося щупами контактів тена. Якщо опір близько до нуля - значить, сталося замикання контактів нагрівача. Якщо опір прямує до нескінченності - стався обрив.

А виникнення опору між контактом нагрівального елементу і корпусом нагрівача свідчить про наявність струму витоку. У всіх цих випадках необхідна заміна несправного тена.

Заміна тена у водонагрівачі

Заміна тена в бройлері не представляє особливої складності, але вимагає зусиль, в зв'язку з великими габаритами вироби. Для роботи знадобляться такі інструменти та матеріали: набір накидних гайкових ключів; викрутки (хрестоподібна, пряма); пасатижі; чиста ганчір'я; новий нагрівач і магнієвий анод.

Читайте також: Пристрій, схема і принцип роботи проточних газових колонок

Порядок проведення ремонтних робіт однаковий для майже всіх моделей Арістон, Термекс:

Відключаємо його від електричної мережі.
Відкручуємо захисну кришку з вузла.
Попередньо сфотографувавши, перевіряємо клеми терморегулятора на відсутність напруги.
Потім знімаємо термостат з терморегулятором.
Закриваємо кран подачі води, знімаємо зворотний клапан.
Зливаємо воду через систему зливу або через шланг від клапана.
Відкручуємо гайку кріплення тена до пластини.
Видавлюємо тен з анодом всередину накопичувача.
Повертаємо його всередині бака і витягаємо назовні.
Чистимо бак від накипу і промиваємо його.
При необхідності міняємо анод і нагрівач на новий.
Виробляємо збірку агрегату в зворотному порядку.

Після проведення всіх ремонтних робіт потрібно наповнити накопичувальний бак водою. Переконавшись у відсутності патьоків води, включаємо водонагрівач в мережу.

Тен для бойлера Арістон влаштований так само як і тен для бойлера Термекс. Відмінною рисою тена для бройлера Арістон є фланець овальної форми. виготовлений лійкою і встановлений зсередини.

Заміна сухого тена

У водонагрівачах, де в якості джерела енергії застосовуються сухі тени, процес їх заміни є більш простим. У таких водонагрівачах для ремонту немає необхідності зливати воду з накопичувального бака.

Сухі тени знаходяться в колбі, тому досить відкрутити захисну кришку. від'єднати клеми і вийняти сухий тен. Заміна тена в бойлері робота не дуже складна, легко виконувана самостійно.

Але все ж краще поломку запобігти. ніж потім займатися її усуненням. Як продовжити термін справної роботи водонагрівача Арістон:

Своєчасно, згідно з інструкцією по експлуатації, виробляти чистку водонагрівача і нагрівального елементу.
Не забувати міняти магнієвий анод.
Постаратися встановити на холодну гілку фільтр очищення і пом'якшення води.
