З’єднання вполдерева своїми руками з компонентів однакової товщини

З'єднання вполдерева (можуть називатися простий або прямий замок) виконуються з компонентів однакової товщини, при цьому в кожній частині вибирається половина матеріалу по товщині. Вони досить легко вирізаються і застосовуються в рамних конструкціях, коли один елемент повинен перетнути або з'єднатися з іншим в одній площині, не виступаючи один над одним. Це з'єднання можна виконувати будь-яким способом за допомогою пилки і стамески. Далі показані способи ручного виготовлення різних видів базового з'єднання.

Поперечне з'єднання вполдерева

Це краще з'єднання, коли горизонтальна перекладина перетинає вертикальну стійку рамної конструкції, як, наприклад, при поділі секцій шафи або в рамах вікон та дверей.

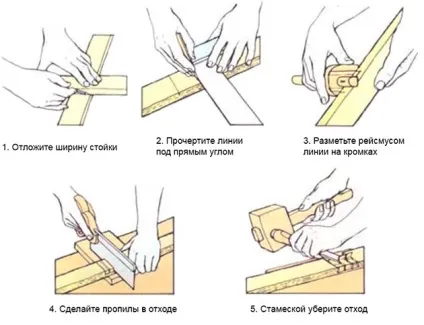

розмітка з'єднання

Зазвичай не пропиливается лицьова сторона стійки, хоча з'єднання має рівні характеристики міцності в будь-яку сторону. Розмітьте ширину стійки на перекладині (1). За допомогою розмічального ножа і кутника прокреслите лінії розмітки на лицьовій стороні поперечини і до половини її крайок (2). Переверніть заготовку і виконайте те ж саме для розмітки заднього боку стійки.

Встановіть рейсмус на половину товщини деревини та прокреслите лінії на бічних крайках між уже нанесеними лініями розмітки, діючи від лицьової сторони кожного елемента (3). Помітьте відхідну частина матеріалу.

вирізання з'єднання

За допомогою верстачной упору для коротких заготовок пропиляєте деревину по лінії заплічок до глибини лінії розмітки рейсмуса. Слідкуйте за тим, щоб пила працювала по внутрішній - відхідний - частини матеріалу між лініями розмітки, так як нещільне з'єднання недостатньо міцне і має непривабливий вигляд. Зробіть один-два додаткових пропила, рівномірно розподілених по відхідний частини, щоб полегшити подальшу роботу стамескою (4).

Встановіть заготовку в лещата. Стамескою відповідного розміру і киянкою приберіть зайву деревину. Стамескою працюйте в сторону середини, злегка направляючи її вгору (5). Переверніть заготовку для зрізання матеріалу з іншого боку. Вибравши основну частину відходу, зріжте залишок в середині. Щоб прибрати волокна, що залишилися після розпилювання в підставі заплічок, стамеску тримайте вертикально. Перевіряйте площинність дна вибірки за допомогою бічної кромки стамески.

Кутове з'єднання вполдерева

Кутові з'єднання вполдерева (звані також кутовим замком) виготовляються легко, але їх міцність залежить від склейки, і може знадобитися їх посилення за рахунок шурупів або нагелів. Кутове з'єднання вполдерева зі скосом є більш витонченою версією, але не таким міцним через зменшеної площі склеювання.

Брошурувально з'єднання вполдерева

Вирізання з'єднання вполдерева в елементах віконних і дверних палітурок з декоративною обробкою кромок принципово не відрізняється від виконання поперечного (перехресного) з'єднання вполдерeвa. Однак є додаткові труднощі, пов'язані з обробкою фасонної частини.

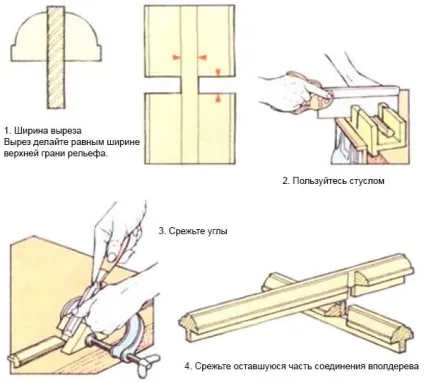

Вирізання елементів з'єднання

Після розмітки положення з'єднання з кожної його боку зріжте рельєф. При цьому пиляйте до краю верхньої межі рельєфу. Ширина цього вирізу повинна дорівнювати ширині верхньої межі рельєфу (1). Оскільки на криволінійній поверхні важко нанести розмітку, використовуйте стусло для правильного напрямку пиляння (2). Зробіть дерев'яний блок з скосом 45 ° для підстригання рельєфу. Затисніть разом блок і деталь і стамескою зріжте кути (ребра) рельєфу (3).

Тепер виконуйте з'єднання вполдерева в решти кожного елемента. Глибина вирізу в них повинна збігатися з нижнім рівнем рельєфу (4).

Косе з'єднання вполдерева

Косе з'єднання вполдерева вирізається так само, як і звичайне поперечне з'єднання, але вирізи виконуються під кутом. Головна відмінність полягає в розмітці заплічок.

розмітка з'єднання

Розмітка кута 45 ° не викликає скруті при використанні ерунка. Для розмітки іншого кута скористайтеся виставленої по транспортира малкою або точним кресленням. Нанесіть одну лінію розмітки косого заплечики на лицьовій стороні нижнього елемента. Покладіть верхній елемент на лінію і відзначте його ширину (1). Прокресліть другу лінію розмітки заплечика по цій позначці. Прокресліть перпендикулярні лінії до середини крайок і розмітьте рейсмусом лінію між ними по центральній осі крайок.

Покладіть на місце верхній елемент лицьовій сторін ой вгору і розмітьте ширину нижнього елемента на обох бічних крайках верхнього (2). Розмітьте виріз на нижній стороні за допомогою ерунка або малки.

вирізання з'єднання

Виріжте пилкою і стамескою відхідну частина матеріалу з обох елементів так само, як і при виконанні поперечного з'єднання вполдерева, але з урахуванням розміченого кута.

Таврове з'єднання (врубка) впівдерева

Це порівняно міцне рамне з'єднання використовується, коли один його елемент повинен при перетині з іншим закінчуватися урівень на зовнішній кромці другого.

Розмітка елементів з'єднанні

Після розмітки вирізу на поперечному елементі за методом виконання поперечного з'єднання вполдерева зріжте під прямим кутом кінець вертикального елемента і розмітьте ширину поперечного елемента на нижньому боці вертикального. Продовжіть лінію на кромки і рейсмусом прокреслите лінії уздовж крайок і на торці (1).

Вирізання елементів з'єднання

Пилкою і стамескою видаліть відхідну частина деревини з поперечного елемента (2). Спочатку пропиляєте до лінії розмітки рейсмуса (пила рухається по відхідний частини деревини), а потім лінії заплічок, щоб відокремити відхід у вертикальному елементі (3).

Врубка впівдерева «ластівчин хвіст»

Врубка впівдерева «ластівчин хвіст» схоже на Таврове з'єднання вполдерева, але міцніше, оскільки володіє великому опором на розрив по осі вертикального елемента. Може називатися також врубкой впівдерева напівсковороднем, поперечним замком в простій сковородень і іншими похідними від цих назвами.

Розмітка і вирізання елементів з'єднання

Спочатку вирізується вертикальний елемент, який утворює «хвіст». Розмітьте і виріжте нахлестнуто частина, як зазначено для простого таврового з'єднання вполдерева. Кут «хвоста» розмітьте за шаблоном або трафаретом (1) або використовуйте лінійку. Виріжте відхід пилкою або стамескою, в залежності від розмірів з'єднання (2). Покладіть «ластівчин хвіст» на поперечний елемент і розмітьте його форму на лицьовій стороні (3). Продовжіть лінії по крайках і між ними накресліть лінію глибини рейсмусом. Потім можна вибрати відхід за допомогою пилки і стамески.
