Введення кабелів в будівлю
Нещодавно робив проект реконструкції котельні та отримав зауваження від експертизи. Експерт зажадав, щоб я показав, як у мене виконаний введення кабелю в будівлю котельні. Тут нічого складного виникнути не повинно, але хотілося б спиратися на будь-які нормативні документи.
Зараз я розгляну два найбільш часто зустрічаються варіанти введення кабелю в будівлю або кабельна споруда. Вибір того чи іншого виду введення кабелю залежить від конкретних умов.
1 Введення кабельної лінії в будівлю або кабельна споруда.

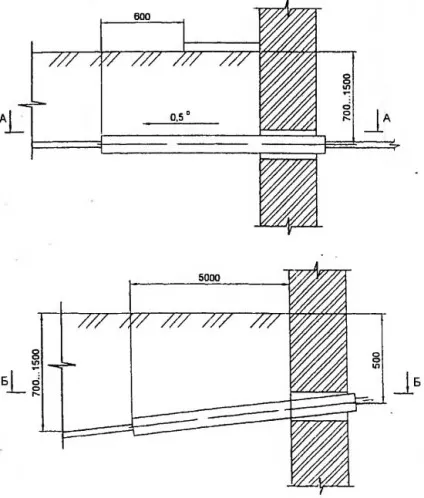

В цьому випадку для кожного кабелю передбачаємо трубу, наприклад асбестоцементную БНТ-100. Як прищепило кабельні мережі до 10 кВ йдуть на позначці -0,7 м від рівня землі. Тому приблизно на цьому рівні і виконується введення кабелів в будівлю. Допускається виконувати введення кабелів на глибині не менше 0,5 м і не більше 2 м від поверхні землі. При закладці труб повинен бути виконаний ухил труби в бік вулиці під кутом 0,5 градуса. Після протягання кабелів все труби ретельно ущільнюють для запобігання попадання вологи і газу в будівлю. Всередину приміщення труба повинна виходити на 50 мм. Зовні довжина труби залежить від вимощення будівлі. В середньому довжина труби виходить 1,5-2 м. Як бачимо з малюнка, в деяких випадках труба може доходити і до 5 м. Якраз цей варіант у мене був при підключенні насосної станції, яка знаходилася в обваловки з землі.
Введення кабельної лінії в будівлю або кабельна споруда
Даний варіант вводу кабелів в будівлю я використовую при введенні живильних кабелів в електрощитову нової будівлі. Труби закладають під час заливки фундаменту. При цьому передбачаю ще приямок для введення труб з вулиці, а на цей приямок встановлюю ввідно-розподільний пристрій. Габаритні розміри приямку залежать від радіуса вигину кабелю і габаритних розмірів ВРУ. Практично завжди я ще закладаю одну резервну трубу.
2 Висновок кабельної лінії з траншеї на стіну з подальшим введенням в будівлю.

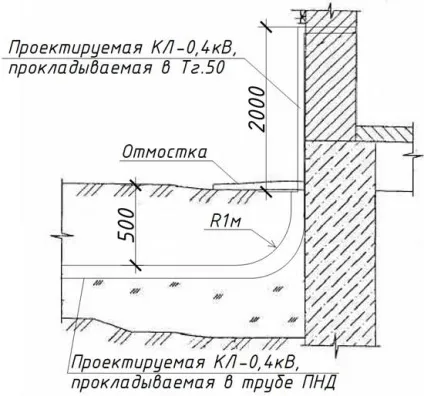

Висновок кабелів з траншеї на стіну з подальшим введенням в будівлю
Саме цей варіант я надав експерту, тому що у мене було існуючу будівлю і невідомо, який там був фундамент. Згідно ПУЕ, до 2 м ми всі кабелі повинні захистити від механічних пошкоджень. У типових проектах в даному випадку кабелі захищають кожухами. При невеликих перетинах я вважаю кабелі краще прокладати в сталевих трубах. Як кожуха можна взяти неперфоровані металевий лоток. При виведенні кабелю з траншеї на стіну будівлі нам потрібно пробити лише невеликий шар бетонної вимощення, а фундамент при цьому ми не чіпаємо.

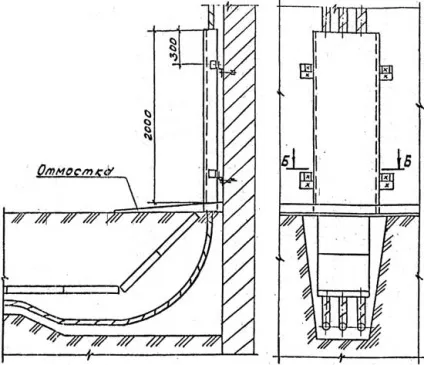

Висновок кабельної лінії з траншеї на стіну з подальшим введенням в будівлю
Цей варіант підійде для вводу кабелів в існуючі будівлі.
Нормативні документи по введенню кабелів в будівлю:
3 ПУЕ 6. Правила улаштування електроустановок (п.2.1.58, 2.1.79, 2.3.32, 7.3.85).
4 Арх. №1.105.03тм. Прокладка силових кабелів напругою до 10 кВ в траншеях (РБ).
5 Шифр А5-92. Прокладка кабелів напругою до 35кВ в траншеях. Випуск 1 (РФ).
