Прес для гаража своїми руками особливості складання

Іноді у більшості господарів приватних гаражів періодично виникає потреба в проведенні робіт методом пресування. Для таких завдань використовують гідравлічний прес. Розглянемо, як його зробити самостійно, що для цього потрібно і дамо практичні рекомендації.

Варіанти застосування преса в особистих цілях

Преси бувають найрізноманітніші: від настільних до величезних промислових. Пресувальні пристрої заводського виготовлення коштують великих грошей. Для самостійного виготовлення також будуть потрібні деякі витрати, але значно менше. Вкласти кошти потрібно буде в комплектуючі матеріали, знадобиться зварювальний апарат, ріжучий інструмент і кріплення.

Перевагою збірки преса в гаражі своїми руками буде особистий контроль кожного етапу. У підсумку можна створити такий агрегат, який найкращим чином підійде для індивідуальних потреб:

• випрессовкі втулок і підшипників
• для обробки труб
• для виробництва гумових заготовок
• для гнучкі металевих листів
• для брикетування фракційного пластика, деревної тирси
• для стиснення прессформ.

Пресуванням можна також виконувати рихтування, надійно склеювати поверхні матеріалів, вичавлювати рідини з продуктів, надавати необхідної форми різного роду предметів та інше.

Для здійснення конкретних завдань значення зусилля гідравлічного преса підбирають відповідно до особливостей оброблюваних деталей. Чим більше діаметр робочих циліндрів насоса, тим більшого тиску можна досягти, в деяких випадках можна розвинути зусилля до 2-3 тис. Тонн. Для типових робіт в приватному гаражі досить буде преса із зусиллям 10-20 тонн.

В особистих цілях прес для гаража буде незамінним помічником при ремонті автомобіля і виконання безлічі інших завдань. Тепер немає необхідності звертатися в спеціалізовані СТО та витрачати на все це свої гроші.

особливості конструкції

Головним елементом конструкції саморобного преса може бути звичайний гідравлічний домкрат. Однак можна самостійно зробити і вбудований насос з гідравлічними циліндрами, назвемо їх також камерами. Принцип їх дії в передачі тиску масла з меншою камери по камеру більшого розміру.

Циліндри з'єднуються між собою спеціальними каналами, по ним проходить спеціально призначене для гідравліки масло, яке тисне на поршень. Зусилля передається на виконавчий інструмент і, в свою чергу, на що обробляється предмет.

Робочий циліндр встановлюють вертикально. Так робиться в більшості пристосувань; для вузько цілей іноді установку виконують горизонтально.

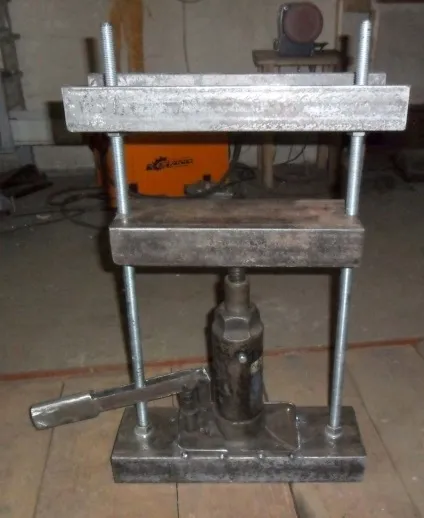

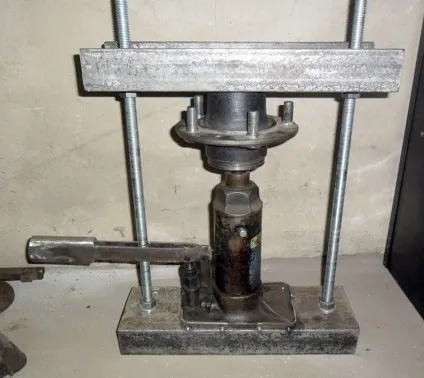

Тиск у великому циліндрі створюється за допомогою вбудованого насоса. Найбільш простий варіант конструкції, де базовим елементом буде домкрат пляшкового типу. Потрібно подумати заздалегідь, для яких робіт буде використовуватися майбутній прес, і визначити необхідний тиск. Тільки після цього можна приступати до підбору та купівлі комплектуючих деталей для саморобного преса.

На основі зібраних матеріалів робиться проект конструкції механізму гідравлічного преса. Можна також використовувати і готові креслення, на їх основі можна придумати і власний проект механізму.

Варіанти збірки:

1. домкрат встановлюється на станину вертикально внизу станини і тисне на верхню рухливу балку
2. домкрат (або кілька) фіксують на верхній нерухомою балці, а тиск здійснюється вниз.

Другий варіант збірки є вузькоспеціалізованим і застосовується, головним чином в слюсарних майстернях для якоїсь певної роботи. Всі універсальні конструкції збирають методом установки домкрата внизу на платформі станини.

Перш, ніж приступати до складання саморобного преса по готовому кресленню виробника, потрібно звернути увагу на правильне положення домкрата: якщо було спочатку розрахована, що його шток буде висуватися вгору, то це так і повинно бути - перевертати домкрат можна. Необхідно використовувати тільки той домкрат, на який розрахована конструкція преса. Всі розміри, зазначені в схемі розраховані відповідно до його потужністю.

Розробка проекту

Станина - найважливіший елемент конструкції гідравлічного преса. Це своєрідна рама, з відомими рейками, по яких переміщається горизонтальна балка. До неї кріпляться робочі поверхні для здавлювання деталей. Станина повинна бути досить міцною для витримування зусилля, створюваного домкратом, і мати запас міцності, тому що розрахунковий тиск на рухливу балку має протидію в зворотному напрямку. При неправильному розрахунку конструкція преса може просто зруйнуватися на розрив.

Конструкцію станини саморобного преса краще зробити з підставою за типом платформи з рухомим столом. Їх розміри розраховують відповідно до розмірів оброблюваних матеріалів. У будь-якому випадку ширина і висота отвору станини повинна мати більший розмір, ніж сумарний розмір усіх робочих елементів обладнання. Щоб визначити ширину і висоту отвору, для цього потрібно скласти такі параметри:

• товщину рухомого столу і платформи
• розміри домкрата
• величину ходу штока
• габарити оброблюваних заготовок.

У даній конструкції гідравлічного преса домкрат кріпиться до основи станини між платформою і рухомим столом, функцію опори візьме на себе її верхня частина. За допомогою робочого столу здійснюється передача зусилля від домкрата до оброблюваної деталі. Стіл повинен рухатися вгору і вниз на рамі по бічних напрямних безперешкодно.

Щоб забезпечити рух столу в зворотному напрямку, використовують відтягують пружини з достатньою жорсткістю на розтягнення. Їх кріплять одним кінцем до основи станини, іншим - до рухомого столу з двох сторін. Пружини потрібно підібрати так, щоб їх жорсткість відповідала характеристикам домкрата.

Величину ходу штока гідравлічного домкрата можна регулювати наступними методами:

1. У верхній частині рами встановлюють гвинтовий привід. Такий елемент оснащують спеціальним штурвалом зразок свердлильних верстатів. У процесі пресування доведеться оперативно вкручувати гвинт, зменшуючи, таким чином, просвіт між заготівлею та рухомим елементом преса. Таким чином, стає можливим в широкому межі змінювати просвіт для розташування пресованих предметів всередині станини.

2. Обладнують конструкцію знімним рухомим столом. В цьому випадку його кріплять до рухомий горизонтальній балці за допомогою спеціальних замків, а в вертикальних бічних стійках рами просвердлюють отвори з кроком по висоті трохи менше величини ходу штока.

3. Використовують змінні сталеві підкладки. Для цих елементів відмінно підійдуть сталеві листи різної товщини.

Всі ці методи можна використовувати в комплексі. Розміри всіх деталей повинні бути внесені в креслення з урахуванням габаритів оброблюваних деталей і характеристик металопрокату для збірки станини.

особливості збирання

Щоб зібрати прес для гаража самостійно, будь-які спеціальні інструменти не знадобляться. Складність для новачків може проявитися у використанні зварювального апарату. В цьому випадку рекомендується використовувати агрегат інверторного типу, вони в освоєнні більш прості.

Для складання гідравлічного преса потрібно такий інструментарій:

• зварювальний апарат, маска, електроди
• рулетка і крейда для розмітки
• болгарка з відрізним і зачисним кругом по металу
• електродриль і різні по діаметру свердла
• слюсарна ножівка
• гайкові ключі, викрутки
• будівельний рівень
• шуруповерт.

Для конструкції саморобного преса необхідно підготувати наступні матеріали (діапазон розмірів зазначений для мінімуму і максимуму потужності преса):

• швелер не менше №8
• профільна труба 40х40 або 60Х60 мм з товщиною стінки 2-5 мм
• сталевий куточок 40-60 мм
• смуга товщиною 10 мм
• сталевий лист для платформи і робочого столу товщиною 10-40 мм
• гидродомкрат потужністю 10-50 т
• пружини (добре підійдуть дверні або від автокрісла)
• болти, шайби, гайки.

З профільної труби збирається периметр рами, яка зміцнюється по кутах ребрами жорсткості за допомогою куточків.

Ці ж куточки будуть використовуватися для напрямних рухомого столу і змінних упорів. Для рейок напрямних буде служити смуга 10 мм.

Готова рама стійко кріпиться до платформи. Потрібно також витримати її правильне вертикальне положення за допомогою схилу.

Для відтягує пристосування, в разі використання домкрата в нижньому положенні на підйом рухомого столу вгору, використовують грибок моста зі зсунутими шлицами. Він одягається на шток, після чого пружини кріпляться одним кінцем до основи станини, іншим - до грибка.

Керівництво по збірці

На кожному етапі складання гідравлічного преса потрібно звірятися з кресленням. Для її послідовності пропонується виконувати наступні рекомендації:

Етап 1. Згідно розмірами, зазначеними в кресленні, розрізати металопрокат на деталі. Потім, за допомогою дрилі, потрібно виконати всі зазначені отвори в усіх елементах.

Етап 2. Сварка рами гідравлічного преса з профільної труби. Шви потрібно проварювати з усіх боків. До рами приварюється верхня сталева пластина. Щоб периметр не деформовані, необхідно по кутах рами приварити зміцнюють ребра. Після чого «П» -образна рама закріплюється за допомогою болтів до основи. Отримуємо готову станину.

Етап 3. Виготовляється робочий стіл. Використовується металевий лист 10 мм і профільна труба по його периметру або швелер. Довжина труби повинна бути трохи менше проміжку між стійками рами.

Напрямні для вертикального переміщення столу виготовляються із сталевої штаби 10 мм. Загальна ширина напрямних дорівнює ширині рами. Потім між стійками станини заводиться труба, приставляються сталеві смуги і конструкція стягується з боків болтами з гайками.

За такою ж схемою виготовляється регулювальний змінний упор. Відмінність лише в тому, що навпроти стійок, на певній висоті, просверливаются отвори для його кріплення.

Етап 4. Відповідно до креслення фіксуються відтягують пружини. Перед установкою домкрата робочий стіл необхідно відтягнути. Щоб головка домкрата надійно впиралася в рухомий стіл і не порушувався в процесі пресування, потрібно з відрізка круглої труби виготовити спеціальне завзяте гніздо і приварити його до нижньої центральної частини столу.

Тепер особистий саморобний гаражний прес повністю готовий, залишиться тільки привести його в товарний вигляд: зашліфувати окалини зварювання і пофарбувати. А при наявності слюсарних навичок, старанності, можливості доступу до токарного і фрезерного устаткування, можна виготовити такий верстат, який неможливо буде відрізнити від заводського вироби.

При непотрібності саморобний прес не займатиме корисного простору в гаражі або домашній майстерні. Далі домкрат з конструкції можна легко витягувати і користуватися ним для виконання інших робіт.
