Вважаємо кратери на Місяці! Зроби usb телескоп за 40 $
Перетворіть вебкамеру і старий телеоб'єктив в телескоп, за допомогою якого ви зможете розгледіти кратери на Місяці! Крім вебкамери і телеоб'єктива вам можуть знадобитися сантехнічні матеріали з полівінілхлориду.
Більш докладний список деталей наведено нижче:
- Вебкамера (в проекті використовувалася Logitech Quickcam 4000);
- Телеоб'єктив - тим більше фокусна відстань, тим більше збільшення ви отримаєте (в проекті використаний телеоб'єктив 80-210 мм придбаний на аукціоні «Ebay» за 12 доларів);
- Трохи сантехнічних матеріалів з ПВХ (більш докладно сказати важко, тому що все буде залежати від використовуваного об'єктива);
- Штатив. Хоча він і не є частиною телескопа, але через велику збільшення найменший рух буде «розмивати» зображення, тому штатив буде незамінний.

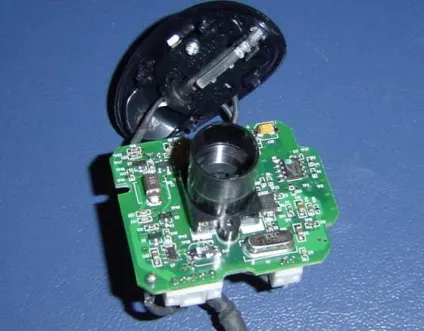

Розберемо Web-камери, залишивши лише друковану плату, мікрофон (якщо він є) і кнопку. Знімаємо «рідний» об'єктив Web-камери.
Тепер необхідно знайти трубу, яка буде ідеально підходити до об'єктиву, тому що залишити зазор не можна.
Збираємо всі разом.

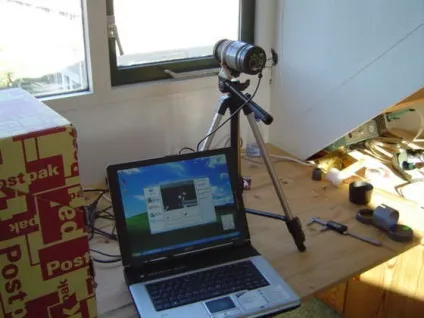

Встановлюємо все на штатив, закріплюємо. Підключаємо Web-камеру до комп'ютера. Трохи «пограємо» з фокусуванням. Спробуємо сфокусувати об'єктив на будь-який предмет на відстані більш ніж 50 м. Чи не виходить? Спробуйте поміняти відстань між камерою і об'єктивом. Коли все готово, можна остаточно зафіксувати телескоп, склеївши всі частини. Зверніть увагу, що б всі частини знаходилися на одній прямій, можна допустити навіть найменшого відхилення, це «життєво важливо» для правильного функціонування телескопа.
Заключна частина - «наводимо блиск».
Коли все зібрано, можна звірити результати.

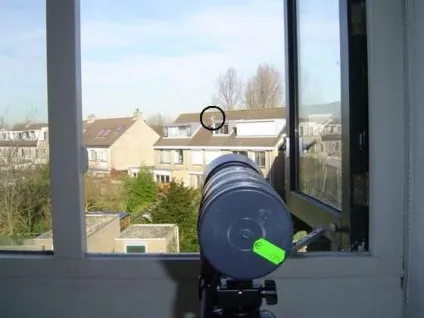

Демонстрація N 1. Фотографії метеостанції на даху сусіднього будинку. Перша фотографія зроблена звичайним фотоапаратом. Коло показує в яку зону спрямований телескоп.
Наступні фотографії зроблені телескопом (100 мм і 210 мм відповідно).

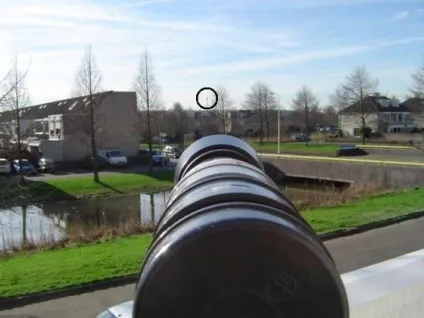

Демонстрація N 2. Перша фотографія знову зроблена звичайним фотоапаратом. Телескоп спрямований на антену знаходиться на відстані 450 м від самого телескопа (перевірена GPS'ом).
Друга фотографія- телескоп, максимальне збільшення.
Демонстрація N 3. Місяць! Нижче надані дві фотографії місяця, обидві зроблені за допомогою тільки що зібраного пристрою. Можна навіть розгледіти кратери на Місяці!
