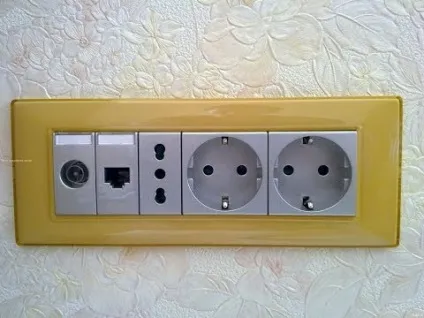

Всі види розеток від електричних до телефонних

В даний час існує величезна кількість різновидів розеток. Виробники електротехнічної продукції випускають як звичайні штепсельні розетки, так і розетки з додатковими функціями.

Звичайна штепсельна розетка представляє собою електричне виріб, призначений для підключення приладів до електричної мережі. Вона складається з підстави (корпусу), токопроводящей частини і лицьовій панелі.

Підстава розетки може бути або пластмасовим, або керамічним. Керамічне підставу, в порівнянні з пластмасовим підставою, більш крихке. Але зате воно не горить і досить добре розсіює тепло.

Струмопровідна частина розетки закріплюється на корпусі. Вона призначена для приєднання проводів електричного живлення до контактної частини і для підключення електричних приладів за допомогою вилки. Контакти токопроводящей частини розетки під електричну вилку зазвичай бувають виготовлені з латуні.

Лицьова панель прикриває підставу і струмопровідну частина. Вона призначена в першу чергу для захисту від випадкового дотику до струмопровідних частини, а в другу - для декору. Лицьову панель виготовляють з негорючого матеріалу.

За способом установки розетки бувають внутрішніми і накладними (зовнішніми). Також бувають розетки переносного типу.

Якими бувають розетки і як вони влаштовані

Даний вид розеток найбільш поширений в побуті. Внутрішні розетки застосовуються при прихованій електропроводці, яка прокладається усередині стіни. Такі розетки монтуються в спеціальний підрозетник, що знаходиться в стіні, і закріплюються там за допомогою спеціальних кріпильних ніжок, які є частиною загальної конструкції розетки.

Внутрішні розетки встановлені практично у всіх житлових будинках і приміщеннях.

З поширенням гіпсокартонних стін і перегородок виробники електротехнічних виробів стали випускати внутрішні розетки і для гіпсокартону.

Розетки даного виду встановлюють для зовнішньої електричної проводки, що проходить по поверхні стін. Розетки встановлюються безпосередньо на стіні. Накладні розетки часто монтують в дерев'яних приватних будинках. На підприємствах вони теж дуже часто зустрічаються.

Такі розетки або являють собою звичайний подовжувач, або схожі на нього. Перевага переносних розеток - мобільність.

За наявності контакту заземлення електричні розетки бувають звичайного вигляду (з двома проводами) і європейського зразка (із заземлюючим контактом і трьома підводяться проводами).

Розетки без заземлення

Раніше все розетки випускалися без додаткового заземлюючого контакту, та й сьогодні такі розетки дуже популярні. Де не потрібно додатковий захист людини і побутових приладів, використовуються звичайні розетки, до яких підключаються тільки два дроти (фаза і нуль).

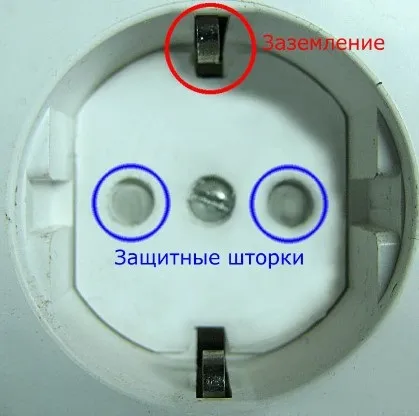

Розетки із заземлюючим контактом

У більшості сучасних розеток передбачений спеціальний заземлюючий контакт, до якого підключається дріт заземлення. Завдяки заземлювального контакту будь-яке сучасне пристрій при підключенні до мережі через таку розетку буде заземлено, тобто в першу чергу забезпечується електробезпека.

За кількістю гнізд розетки бувають одинарні, подвійні, потрійні і т.д. Одинарні та подвійні зазвичай монтуються в будинках і квартирах, потрійні розетки і розетки з великою кількістю гнізд часто зустрічаються в офісних приміщеннях.

За кількістю фаз розетки бувають однофазні (220В) і трифазні (380 В). Останній тип використовується для підключення трифазного навантаження на підприємствах. У трифазних розеток також є контакт заземлення.

В даний час також зустрічаються розетки з додатковими технічними характеристиками і функціями. Це вологозахищені розетки, розетки з пристроєм захисного відключення, таймером, розетки з наявністю захисних шторок і т.д.

Дана модель відключає подачу електрики на прилад, якщо в ланцюзі з'являється витік електричного струму. Тобто принцип роботи схожий з роботою звичайного УЗО.

Розетка з таймером

Дана розетка представляє собою пристрій з електронним таймером. На таймері можна програмувати час відключення розетки, тобто зняття напруги на виході. Це буває необхідним у багатьох випадках.

Розетки із захисними шторками

Отвори під вилку в таких розетках спочатку закриті. Вони відкриваються зазвичай вгору при підключенні вилки, або при круговому русі виделкою.

Крім всіх перерахованих бувають розетки з підсвічуванням, з USB-виходом, з виштовхувачем вилки і ін.

Крім електричних розеток бувають розетки спеціального призначення.

Розетки під телевізійну антену замість отворів під електричну вилку мають спеціальний роз'єм, призначений для підключення телевізійного кабелю. Такі розетки зазвичай монтують в тому місці, де буде стояти телевізор.
