Все своїми руками, пристрій трубчастого колодязя
Пристрій трубчастого колодязя розглянемо на прикладі порівняно складного колодязя, типового для північній частині Московської області, де існують багатометрові по товщині валунногалічніковие відкладення. Каменя цих відкладень, щільно «упаковані» міцним суглинком, представляють виняткову складність для проходки свердловини саморобним інструментом і за допомогою саморобного обладнання. Причому свердловину доводиться бурити на глибину 20-50 м. Але всі ці труднощі переборні, і в Підмосков'ї побудований «самобудом» і діє не один трубчастий колодязь.
Свердловину для такого трубчастого колодязя (рис, 17) намагаються спочатку зробити можливо більшого діаметру, зазвичай 300- 350 мм.

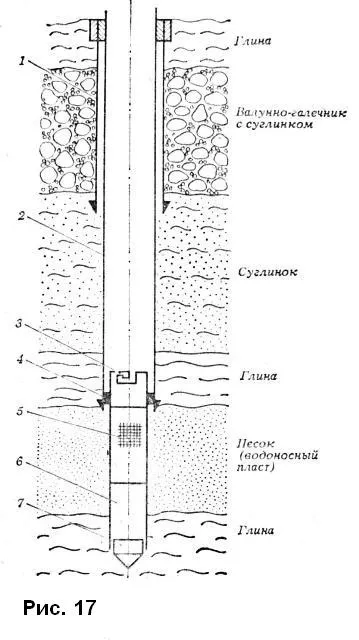

Мал. 17 Влаштування трубчастого колодязя при великій кількості валунів. 1 допоміжна обсадная труба; 2- основна обсадная труба; 3 муфта; 4 сальник; 5 сітка; 6 відстійник; 7- пробка
Оскільки камені лежать зверху, під двометровим шаром глини, через таку свердловину іноді легше підняти камінь на поверхню, ніж дробити його в забої. Обсадних труб для цієї першої свердловини роблять з будь-якого підручного матеріалу, навіть з дощок або з покрівельної жерсті. Після проходки валуни-галечникових відкладень свердловину починають бурити під основну обсадних труб.
Обсадних труб нижнім кінцем опускають до верхньої частини водоносного шару, а нижче поміщають ще одну трубу - фільтр з відстійником.
Залежно від глибини залягання водоносного шару, його будови і характеру верхніх порід трубчастий колодязь може відрізнятися від наведеного на рис. 17 пристроєм водоприймальної частини, а також мати тільки одну обсадних труб.
У конструкцію деяких трубчастих колодязів входять також деталі для підключення водопідйомних насосів.
Трубчастий колодязь, якщо він правильно побудований і грамотно обслуговується, забезпечить водопостачання присадибної ділянки не гірше шахтного і пе поступиться йому в довговічності. До того ж він зовсім але пропускає поверхневі забруднення за умови, що стики обсадної труби щільні і вода в ньому не застоюється через малого обсяг, водоприймальної частини. Цьому сприяє також і те, що в нього не опускають звичайне відро, а воду піднімають насосом.Іспользуя найпростіше бурильне обладнання при сприятливих кліматичних умовах, трубчастий колодязь часто можна побудує швидше (всього за 2-3 дня н навіть за кілька годин) і на велику глибину, ніж шахтний. Його порівняно легко побудувати, скажімо, глибиною 25-30. 50 м і більше. Але все це тільки тому випадку, коли породи, які треба пройти свердловиною, мають, як кажуть, хорошу Бурим.
Гірських порід, що складають земну кору, безліч, і для процесу буріння важлива не їх структура, а такі характеристики, як щільність, твердість, стійкість. Виходячи з цього все породи по буримости можна розбити умовно на три групи: пластичні, здатні різатися давати стружку; тверді, які можуть тільки дробитися розколюватися; сипучі-пливкого відрізняються неустойчнвостью здатністю зсуватися, обсипатися і заповнювати пробурену в них свердловину. Практика буріння виробила відповідно і три типи робочих бурових іпструментов.
Абиссинский трубчастий колодязь.
Коли тверді (кам'яні) породи відсутні або зустрічаються в невеликій кількості місцями, локально; а водоносний пласт складається з пухких зерніcтих порід (пісок середньої крупності, суміш піску з галькою) і знаходиться на глибині не більше 7м, найпростіше зробити так званий абіссінський трубчастий забивний колодязь.
Дуже цікаві відомості про це колодязі можна почерпнути в старій літературі. Ось витяг з роботи До, І. Масляннікова «Про земляному свердлив, як засобі відшукання місць для колодязів, і про абіссінських колодязі»: Абиссинский (або нортоновские) колодязь, цей відмінний снаряд, чомусь, на жаль, забутий в практиці і в спеціального друку. Абиссинские колодязі наробили спочатку своєї появи чимало шуму в Європі після англійської експедиції в Абіссінії, де співслужили гарну службу при знаходженні води. Цей шум дійшов і до нас, і колодязі з'явилися в наших складах, але незабаром були забити.Главная частина абиссинского колодязя - наконечник з труби внутрішнім діаметром 11/4 11/2 і 2 дюйма і складається з відповідно продірявленій газової трубки начебто фільтра і забезпеченого на наприкінці копьевідним потовщенням, а всередині - "клапаном у вигляді кульки (рис. 18).
Наступна приналежність - копер легкий залізний триніжок і баба. Коли бажають отримати воду в даному місці, встановлюють триногу, нагвинчують наконечник на газову трубу, на яку надягають бабу, і бабою забивають трубу в землю, абіссінський колодязь випробовувався в 1869 р біля Царського Села в декількох місцях і з великим успіхом. Місця обиралися кожен раз або на підставі дослідів місцевих жителів, або за загальними гідротехнічних міркувань.
Незважаючи на те, що геологічекіе умови Царського Села дуже несприятливі для такого роду випробувань, так як там шари вапнякового каменю залягають близько від поверхні землі, за допомогою абиссинского колодязя вдалося отримати свіжу і холодну воду в двох місцях з п'яти.
У трьох місцях залягає близько шар вапняку змушував припиняти роботу на самому початку, причому вбитий кінець абиссинского колодязя легко вибивати і потім весь прилад переносився на інше місце. В інших двох місцях знайдені були кращі умови. Так, в одному перше коліно було вколочена за 10 хвилин на глибину 10 футів і вола здалася в трубці з рівнем в 3 фути. На копец трубки був нагвинчений насос, який давав спочатку брудну воду, а потім, приблизно через 1/2 години, досить чисту, в кількості 1 відра в хвилину. В останньому з обраних для експерименту пунктів були досягнуті найбільш цікаві результати. Хоча верхні шари грунту виявилися переповненими великими каменями і з прошарками з міцної глини, проте гідність абиссинского колодязя виявив в значній мірі! Через 20 хвилин на глибині 2 сажні колодязь був встановлений і давав воду в кількості 1 '/ 2 відра в хвилину, яка стала через' / 4 год світлою, придатних для пиття. Зняття абиссинского колодязя в цьому останньому випадку зажадало ще менше часу, ніж його установка. "
У цій витримці дуже образно і яскраво, живою українською мовою описані простота і гідності абиссинского колодязя, зокрема, відзначена швидкість установки його і зняття. Останнє визначає його цінність для тимчасового водопостачання в польових умовах. Однак в первозданному вигляді абіссінський колодязь має деякі недоліки: примітивний фільтр - просто перфорована трубка (тобто трубка з дрібними отворами); найбільша глибина підйому води всього - 7 м. Останнє пояснюється конструкцією всмоктуючого насоса, що піднімає воду тільки в результаті розрядження, створюваного в трубі, а воно, як відомо, не може теоретично підняти стовп води вище 10 м. Ось практично і виходить - 7 м.
В даний час цей колодязь відомий, мабуть, тільки фахівцям.
При бажанні абіссінський колодязь неважко зробити з сітчастим фільтром. Пристрій і технологія виготовлення таких фільтрів наведені нижче в розділах «Водоприймальна частина трубчастих колодязів» і «Водоприймачі з трубчастих колодязів». Підйом води з глибини .більш 7 м може бути здійснений за допомогою насосу або ерліфта, описаних в розділі «Водоприймачі з трубчастих колодязів».
Спрощене пристрій забивання абиссинского колодязя.
Для цього на обраному місці для колодязя риють шахту розмірами 6,8x0.8x1 м. Потім, приєднавши до фільтру трубу, на неї вільно надягають бабу масою 25-30 кг. На відстані 1 м від фільтра на трубі зміцнюють болтами сталевий хомут - під-бабок, що складається з двох половин, а вище його па 1--1.5 м встановлюють другий хомут з двома блоками (рис. 19).
Мал. 19. Установка абиссинского колодязя без триноги: 1 - хомут; 2 - блок; 3 - мотузка; 4 - баба; 5 - подбабок; 6 - труба; 7 - сітчастий фільтр
Поставивши в центрі тахти підготовлену для забивання трубу, шахту заповнюють грунтом і утрамбовують його. Після цього забивають абіссінський колодязь, піднімаючи бабу за мотузки. Падаючи, баба вдаряє по нижньому хомута і заглубляет трубу. У міру заглиблення криниці подбабок і хомут з блоками пересувають вгору по трубі. Заглубів першу трубу, нагвинчують наступну і т. Д. У процесі забивання перевіряють, чи не з'явилася вода в трубі. Для цього в трубу опускають на шнурі невеликої довжини відрізок тонкої трубки, який при зіткненні з водою видає характерний хлопок. Таким чином можна обійтися без копра.
Забивати труб виробляють до тих пір, поки фільтр не зануриться в водоносний шар і рівень води в трубі не стоятиме на 0,5-I м вище верхнього краю фільтра. Після цього забивання труб припиняють і відкачують воду до повного її освітлення. Для підйому води з абиссинского колодязя на висоту до 7 м годяться ручні поршневі насоси. Ручний насос щільно закріплюють на різьбі або на фланцях безпосередньо на обсадної трубі колодязя.
