Vrtp - епоксидка і все що з нею пов’язано
Освоєна придатна технологія для якісної ізоляції високовольтних імпульсних трансформаторів з "розімкнутого магнітного системою".
Все це для домашніх умов.
Порядок виконання такої:
1. Як зазвичай ізолюємо сердечник, тобто суем в своєрідну трубочку - я використовував кілька шарів> 2mm Поліетилен (плівка для парників).
2. Мотаємо провід, беремо 0.18-0.25 - максимум мм. Тут десь треба зупиниться на 1200 витків, тобто не варто перестаратися. Ессен по краях залишаємо
5мм (ви все вже знаєте)
3. Висновки Делем МГТФ-му, причому місця спайки лакованого і МГТФ-а потрібно заклеїти термоклеем. Можна і звичайний ПВХ, тільки щоб його ізоляція була досить товста.
4. Якщо у вас намотування добротна, то ізоляція повинна щільно прилягати до кожного шару,
Поясню, тобто після завершення ваш транс повинен бути досить твердий на дотик.
5. Ось тепер починається щось нове для тих хто ще знає що це таке.
Потрібно знайти шматок цього самого поліетилену (або ще чого гладкого) і обмотати ГОТОВИЙ транс таким чином щоб вийшов зазор між цією трубочкою і трансом - так ми будемо заливати (деякі вже здогадалися, що транс стоятиме ВЕРТИКАЛЬНО). Зазор цей повинен бути пристойним, але не робить транс дуже товстим.
6. Герметизуємо. потрібно цю трубочку обмотати скотчем, виконати 2 дірки для висновків трансу, просунути їх туди, потім одна зі сторін буде як би ДНОМ - цим місцем ставимо на невеликий шматок пластика, (транс стоїть вертикально) і герметизируем.
До цього місця багатьом було нецікаво.
7. А тепер готовим епоксидку: не знаю яким чином можна було відміряти вам, але пропорції повинні бути приблизно 1/50, 1/60 затверджувача, вобщем навіть 1 грам на 100 грам навіть краще або ще менше. Коротше наше завдання зробити таку епоксидку, щоб вона твердне протягом 3 тижнів або цілого місяця # 33;
8. Чекаємо, природно прогреваем її на початку. МОЖЕ кому то вдасться ЩЕ скоротити це всім, я просто брав з запасом. Епоксидка почне дуже повільно ставати в'язкою.
Вся ідея полягає в тому що за рахунок більшого часу, бульбашки самі спливуть, більш того під час прогрівання обмотки повністю просочаться БЕЗ ВСЯКОГО ВАКУУМУ, гумором, мозгоеба, без всяких масел, ацетоном, промазуванні шарів і іншого. Може хтось придумає технологію досконаліше, краще.
Залиті ТАКОМУ ЧИНОМ ТРАНС витримує ПОВНЕ РОЗВЕДЕННЯ ЕЛЕКТРОДІВ без пробою, ДАЄ іскри 25-30 ММ БЕЗ скінів і інша хрень
P.s. Я міг би відразу написати в чому суть, ні міста підготовчий процес, кото все напевно вже освоїли, але так не цікаво, ніхто не прочитає 1 невиделяющійся пост, в якому була б корисна інфа, а потім хто небудь та де-небудь створює тему, " чому у мене не виходить "+ випадково заблукавши, їм теж, як і всім не завадить зайвий раз.
p.s.s. ЯКЩО це нікому не знадобиться я буду навіть радий, значить тож у вас добре справи йдуть

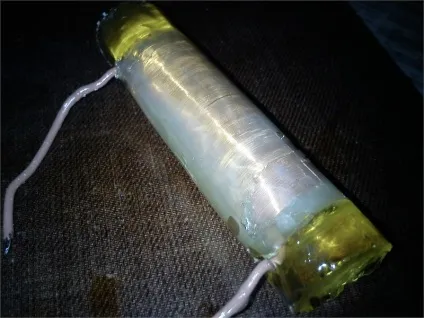

Приєднане зображення (Натисніть для збільшення)
Минулого тижня довелося вперше попрацювати з епоксидною смолою, результат взагалі не вразив. Зловили котушку металошукача. Розвів епоксидку з затверджувачем, залив, чи не застигла. Купив іншу банку, залив, застигла, стала молочного кольору як білий шоколад, при обробці приблизно така ж як шоколад. В результаті котушку викинув і зробив іншу. Хлопці порадили поліефірних смол для ремонту бамперів автомобілів. Результат на виході оч. хороший. Застигає за 15 хв, повністю готова до роботи через 45 хв. Дуже міцна, в комплекті йде скловолокно.
Купи два біляші і збери з них кішку
Labor est etiam ipse voluptas Праця вже сам по собі є насолода (* Формула любові)
Ave novie-nostra ales Якщо одна людина побудував - інший завжди розібрати може. (*Формула кохання).
О, напевно вібрацій тут саме те, я просто не пробував. Добре б, якщо хтось з вас спробує і пропорції змінити, і вібростенд заюзать, хотілося б дізнатися як це впливає на час. Пузиречкі так то все одно можуть залишитися, але це не страшно, наша мета сама просочення котушки
2_Panda_y2k добре б і нам поліефірних смол. АЛЕ розумієш тут справа все в перевіреності, тобто може вона і буде дуже ел. міцної якщо наприклад перевірити на пробій пьеза, однак при використанні в трансі. + Може у неї просочувальні властивості не дуже.
І скільки вона коштує і в якому вигляді якщо не утруднить відповісти.
Я думаю не складно перевірити, якщо хто заливає котушки. Варто трохи дорожче епоксидки (у нас у всякому разі) 250мл на мою епоксидки у нас від 95 до 180 рублів приблизно той же об'єм поліефірної зі скловолокном 150р
Купи два біляші і збери з них кішку
Labor est etiam ipse voluptas Праця вже сам по собі є насолода (* Формула любові)
Ave novie-nostra ales Якщо одна людина побудував - інший завжди розібрати може. (*Формула кохання).
Я займався в інституті епоксидними смолами, так що можу відповісти більш-менш точно на ваші питання.
1. затверджувача для епоксидів є аліфатичні поліаміни (ПЕПА, дельта, ДЕТА), ароматичні аміни і полікислоти (і їх ангідриди). Останні два годяться тільки для високотемпературного затвердіння. Так що для затвердіння при кімнатній температурі краще використовувати аліфатичні аміни, ті, що йдуть в комплекті зі смолою. Середня витрата затверджувача - приблизно 10%. Чим точніше дозування - тим краще виходять технологічні властивості отвержденной смоли. Передоз затверджувача - сильне нагрівання смоли, спінювання і подальша крихкість і ламкість. Передоз смоли - недоотвержденіе, липкість і м'якість аж до каучукового стану.
Щоб уникнути пухирців повітря в смолі - її нагрівають на водяній бані і заливають в шприц. Затверджувач набагато рідшими і в шприц затягується самостійно.
Шприцами легше дотримуватися точність дозування.
Для прискорення затвердіння епоксидної смоли можна додати приблизно 0,5-1% спирту етилового - він є каталізатором затвердіння епоксидної смоли.
Азотна кислота, сірчана, соляна для затвердіння епоксидної смоли не годяться. Що вийде, якщо в епоксидку додати азотну і сірчану кислоти - можна подивитися на тюбику) фокус називається "змій-гірничо" Загалом, буде липка гаряча чорна піна.
2. Масло, особливо лляне або соєве, є пластифікатором для епоксидних смол, тому що Затверділа смола досить тверда речовина, особливо при ступеня затвердіння понад 50% і щоб підвищити еластичність - додають пластифікатор. Можна використовувати ДБФ. На діелектричні властивості це не вплине.
3. Смола, вироблена в Дзержинську, компанією ФЕМ має нестабільні показники якості - може сильно мутнеть при затвердінні, а може залишатися прозорою, як сльоза немовляти. Для заливки котушок думаю, це не критично, тому що діелектричні властивості страждають несильно, але все-таки у білястої отвержденной епоксидки діелектричні властивості трохи гірше, ніж у прозорої. Про імпортні сказати конкретного мало що можу, тому що всі вони більш-менш стабільного і дуже хорошої якості. Але ціна - космічна (150 руб. За 20 кубовий шприц явно програє 50 рублям за 400 грамову банку дзержинській смоли).
4. Додавання розчинника сильно збільшує коефіцієнт внутрішньої напруги в отвержденной епоксидці, а так само буде величезний коефіцієнт усадки отвержденной смоли. Розчинник буде дуже повільно випаровуватися з маси отвержденной смоли і в підсумку залиту деталі або склеєні компоненти може просто розірвати (в залежності від їх матеріалу звичайно). Нагрівання краще, але при збільшенні температури суміші - швидкість її затвердіння зростає на порядки, тому життєздатність стандартної смоли при 20 градусах - приблизно 2-3 години, а при 30 - 40 хвилин або близько того. І в'язкість при слабкому нагріванні змінюється не сильно. Щоб смола текла досить добре - необзодімо її нагріти хоча б до 45-50 градусів. а при такій температурі є ризик запустити ланцюгову екзотермічну реакцію - смола сильно розігріється, спінюється і вийде зовсім негарно, а то і заллє все навколо. Для прискореного затвердіння зараз продаються готові подвійні шприци з різним складом і часом затвердіння - від 2-3 хвилин до 30 хвилин. Склади повністю прозорі і легко дозуються. Для заливки компонентів - саме що ні на є краще рішення.
5. Я завжди використовував водоструйнік.
6. Будь-яка поліетиленова ємність, на зразок маленьких банок від фотоплівки, в загальному, будь-яка тара, з гладкими внутрішніми стінками, бажано циліндричної форми - краще перемішається смола з затверджувачем і не залишиться нічого на стінках неотвержденного. І майте на увазі - в нітроцелюлозним лакам епоксидка має нульову адгезію # 33; # 33; # 33; Тобто до плати, обробленої цапонлаком вона не прилипне. Так само, як і до поліетиленовій тарі - це зручно, тому що дозволяє багаторазово застосовувати одну й ту ж баночку для замісу. Затверділа смола просто відлипає зі стінок банки і легко видаляється механічним шляхом.
7. Ніякі. Епоксидка майже не токсична, єдине, що вона може зробити - реагувати з амінокислотами, які є в шкірі, але реакція ця досить повільна і шкоди організму практично не завдає. Можна обмазатися з ніг до голови епоксидкой. Головне не хапати епоксидку ложками всередину, затверджувач тим більше. Готову суміш - ще більш небажано
8. Я беру підходить за розмірами картонну коробку (можна макулатурний) і просочують її епоксидкой в розчиннику, приблизно 65-70% смоли на 35-30% розчинника. Після затвердіння (на поліетиленовому підставі звичайно), виходить досить міцні коробочки. Раніше морочився з виготовленням композитів з целюлозних волокон, склотканини і т.п. Але це процес складний і вимагає певних навичок і устаткування.
9. Задавайте, чим зможу - допоможу
8. Я беру підходить за розмірами картонну коробку (можна макулатурний) і просочують її епоксидкой в розчиннику, приблизно 65-70% смоли на 35-30% розчинника. Після затвердіння (на поліетиленовому підставі звичайно), виходить досить міцні коробочки.
9. Задавайте, чим зможу - допоможу
Будь ласкавий підкажи новачкові в цій справі,
Який треба використовувати розчинник.
Розчинник додавати в готову суміш епоксидної смоли або як.
Як обробляти коробочку - промазиваеш або заліваеш і скільки шарів наносити (або скільки раз занурювати)
