Водопостачання заміського будинку з колодязя схема пристрою
- Подача води з центрального водопроводу. Це може виявитися проблематичним через дорожнечу робіт або через занадто маленького напору води з віддалених трубопроводів.
- Забір води з природних водойм, що буває неможливо при відсутності поблизу озера або річки.
- Пристрій свердловини може виявитися ненадійним при певних видах грунту або занадто глибокому заляганні артезіанських вод.
- Спорудження колодязя, який може стати єдино прийнятним способом автономного водопостачання вашого будинку або котеджу. Це особливо важливо при підвищеному споживанні води для поливу та інших технічних потреб.
Колодязне водопостачання
Пристрій колодязного водопостачання має ряд переваг в порівнянні з іншими можливостями постачання будинку свіжою водою:
- Економічність робіт. Вирити колодязь дешевше, ніж пробурити свердловину або протягнути труби від центральної траси;
- Риття колодязя вручну можливо практично для будь-якої людини, без залучення складної техніки;
- Грамотно споруджений колодязь зможе забезпечувати вас водою багато років,
- Колодязна вода не потребують зайвих витрат - тільки невеликих витрат на електроенергію для насосів;
- Пристрій колодязя можливо без офіційного дозволу.
Єдиний недолік такого водопроводу полягає в тому, що колодязі вимагають періодичної чистки (приблизно 1 раз в рік) і більш надійної системи фільтрації.
Роботи по влаштуванню водопостачання з колодязя
Зазвичай роботи по влаштуванню колодязного водопроводу проводяться в кілька послідовних етапів:
- Вибір конкретної схеми і загальне планування водопостачання;
- Копка самого колодязя і траншей для трубопроводів;
- Підбір відповідного насосного обладнання та інших необхідних матеріалів;
- Установка насосів і системи фільтрації;
- Монтаж трубопроводів від колодязя до будинку;
- Установка в систему водопостачання обладнання для подачі гарячої води та інших побутових апаратів - посудомийних, пральних машин і т.д.
Якщо кожен з них буде виконано правильно, то у вас не буде складностей з налаштуванням всієї системи і з подальшим її обслуговуванням.
пристрій колодязя
вибір місця
Найбільш важливим етапом побудови автономного водопроводу є облаштування самого колодязя. Як показує досвід, займатися цим зручніше в літні і початок осінніх місяців, коли підземні води опускаються до мінімального рівня. Це дозволить вам найбільш точно розрахувати необхідну глибину.

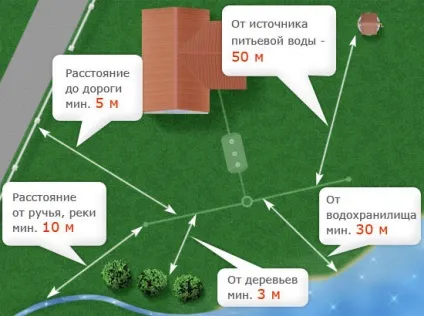

Рекомендована відстань від колодязя до септика
Дуже важливо правильно визначити місце для майбутнього колодязя. Зробити це можна:
- Орієнтуючись на народні прикмети. Зазвичай в місцях близького проходу підземних вод трава гущі, соковитіше і зеленішою.
- За допомогою лози або двох алюмінієвих прутів, старим дідівським методом.
- Запросивши фахівців з відповідним обладнанням.
- Просто розпитати старожилів про місця залягання водних жив на території вашого і прилеглих ділянок.

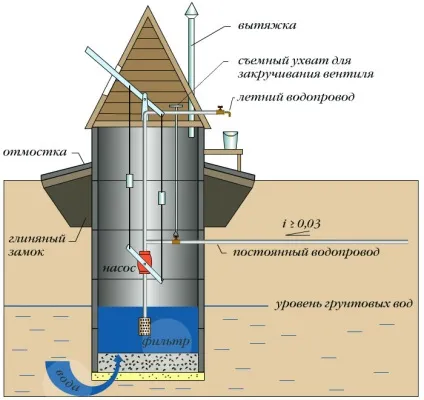

Схема пристрою водопостачання з колодязя
При розташуванні колодязя обов'язково врахуйте наявність розташованих поряд з ним вигрібних ям, компостних куп, туалетів і т.п. Подібні джерела забруднення повинні знаходитися не ближче, ніж через 50 метрів від будівництва. Також небажано занадто близьке розташування колодязя до будинку або наявного у вас погребу, так як це може призвести до вимивання ґрунтових шарів і зрушенню фундаменту.
Будівництво
Як тільки місце підходяще місце вибрано, можна починати копати колодязь. Спочатку визначитеся, яким буде ваш майбутній колодязь - дерев'яного типу, з цегли або каменю, або виконаний у вигляді вертикальної земляний шахти, укріпленої залізобетонними кільцями. Найбільш простим і міцним є установка кілець з бетону. Вони захистять від обвалів грунту зі стін і допоможуть запобігти стікання брудних поверхневих вод. Такі кільця можна купити в готовому вигляді або відлити власноруч.

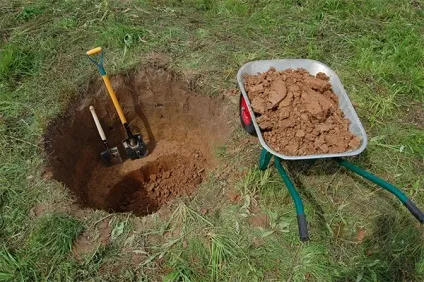

Для бетонних кілець ми роєм колодязь круглої форми
Далі вам потрібно виконати кілька наступних досить трудомістких робіт:
- Спочатку вирівнюється майданчик, на якій розмічається місце для копки ями, діаметр якої на 10-20 см перевищує діаметр заготовлених вами кілець.
- Викопується яма глибиною на 10-12 см менше висоти кільця (готові кільця бувають висотою приблизно 90-100 см). Розкопана земля відправляється нагору (наприклад, в відрах за допомогою рук або влаштованої лебідки).
- У викопану яму укладається перше кільце, на торці якого встановлюються кілька сполучних скоб (не менше 3-х).
- Триває копка ями на глибину ще одного кільця.
- Опускається вниз попереднє кільце, а потім встановлюється в скоби наступне. У другому кільці робиться отвір для труби майбутнього водопроводу (діаметром в 1,5 рази більше трубопроводів).
- Продовжуємо копати, повторюючи описані вище дії, з установкою нових кілець, до появи інтенсивного потоку води. Зазвичай доводиться копати до появи в землі шару піску. Це відбувається по-різному на різних ділянках, частіше за все після установки 6-ти - 8-ми кілець.
- Можна заглибитися вниз ще на 0,5 метра, викачуючи воду насосом.
- Далі потрібно прикрити шахту і залишити колодязь для відстою води не менше ніж на 1 добу. Це необхідно для уточнення рівня води. В ідеальному варіанті він буде більше 1-1,5 м від краю.
- Тепер потрібно відкачати всю воду, укласти на дно дрібне каміння і шар щебеню товщиною 40-60 см, який буде фільтрувати прибуває воду. Щілини між залізобетонними кільцями закладаються цементним розчином.
Матеріали та обладнання
Тепер необхідно підібрати необхідні елементи майбутнього водопроводу. У цей список обов'язково включаються:
- Установка для підйому води - насосна станція або окремий насос,
- Накопичувальний бак або водонапірний резервуар (гідроакумулятор),
- Водозапорної клапан,
- Система фільтрів,
- Трубопроводи з усією необхідною арматурою - запірної, змішувальної і регулюючої.
Насос може бути свердловини, поверхневий або занурювальний.
При виборі насоса зверніть увагу на його потужність (розвивається тиск і продуктивність). Якщо ваш колодязь дуже глибокий, і воду потрібно піднімати на пристойну висоту, то цей параметр дуже важливий. Тому при достатньому видаленні колодязя від будинку краще купувати відцентровий самовсмоктуючий насос з наявністю зовнішнього ежектора. В іншому випадку можна обійтися і більш простими моделями. Занурювальні і мембранні насоси не потребують встановлення додаткових водозапірних клапанів, але це буває не завжди надійно.
Резервуар і клапан
Бак для набору води краще взяти з нержавіючих матеріалів (зварювання з «нержавійки» або міцний полімер). Його розміри залежать від обраної вами схеми водопроводу. Накопичувальний резервуар зазвичай буває в рази більше водонапірної.

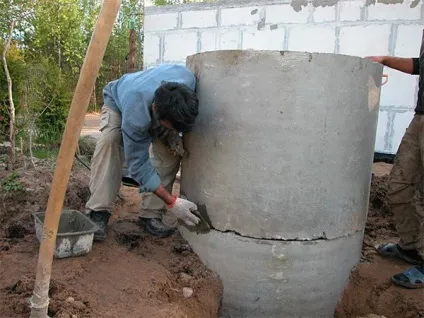

Виконуємо герметизація швів з'єднання бетонних кілець
Водозапорної клапан потрібно для того, щоб не було втрат води, а також в трубопроводи і насосну станцію не попадав повітря, що може вивести її з ладу. Клапан можна придбати в магазині госптоварів і будматеріалів (в відділі обладнання для водопроводів). Також можна виготовити його самостійно. Головне - добитися того, щоб він не пропускав воду в зворотному напрямку.
Труби і фільтри
Труби можна використовувати з різних матеріалів - міді, сталі, полімеру, металопластика та ін. На даний момент найбільш популярні водопроводи з металопластику. Їх цінують за стійкість до корозії, легкий монтаж (добре гнуться і т.п.) і прийнятну ціну. Для водопроводу досить купити труби діаметром 16 мм.
Система фільтрів, в принципі, може бути обрана будь-яка. Тільки дивіться, щоб в ній була передбачена легка заміна фільтруючих елементів.
Схема водопроводу з колодязя
Схема водопроводу різниться в залежності від пристрою накопичувальних резервуарів. Вони використовуються для безперебійної подачі води, без постійного звернення до включення і виключення насосів.
Схема пристрою водопроводу з колодязя
З накопичувальним баком
Будь-яка автономна система водопостачання являє собою об'єднання джерела забору води, нагнітального насоса, блоку управління, резервуара для води, розведення з труб і регулюючої арматури. При виборі системи з накопичувальним баком цей резервуар (об'ємом не менше 1-1,5 кубометра) встановлюється на найвищому місці в будинку (на горищі) і добре утеплюється щоб уникнути замерзання в холодну пору року. У нього накачується вода, яка потім може подаватися по трубах для всіх домашніх потреб. Поповнення резервуара водою може бути ручним або автоматизованим.
З водонапірним резервуаром
Також в систему може бути вбудована невелика герметична ємність, в яку знизу нагнітається вода. З підйомом рівня води в ній стискається повітря, який знаходиться над водою. У моменти відключення насосів в системі буде тиск. яке забезпечить стислий в резервуарі повітря.
Залишається тільки встановити автоматичну подачу води. Це досягається при обладнанні водопровідної системи електроконтакта манометром, який підключається до насоса і регулює своєчасне його включення і виключення.
регулювання системи
Після установки всієї системи відбувається її апробація та регулювання. Тут кожен елемент повинен працювати правильно і чітко. Так, наприклад, ви можете помітити, що автоматичне включення насоса відбувається занадто часто (навіть вночі, коли немає витрат води). Це може траплятися через протікання в системі (слабини клапана або несправності кранів).
Після повного налагодження системи нею можна користуватися, не забуваючи час від часу проводити невеликі техогляди і чистку елементів (самого колодязя, фільтрів і т.д.).
