Водяний вузол газової колонки пристрій і характеристики

Сучасна газова колонка - це дуже зручний пристрій для нагріву води, яке можна використовувати як вдома, так і на виробництві. Зазвичай вона встановлюється в нежитловому приміщенні, згідно з проектом. Водяний редуктор (або блок) встановлюється в апараті попереду теплообмінника і приєднується до нього за допомогою трубок з міді, а ось газовий блок кріпиться до верхньої частини редуктора гвинтами.

Принцип роботи водяного блоку

Функції, які виконує водяний вузол, практично однакові у всіх водонагрівачів, що працюють на газі, незалежно від моделі, різниця може бути тільки в матеріалі. Для виготовлення водяного редуктора колонки використовуються досить різноманітні матеріали:

• Пластик - довговічний і практичний сучасний матеріал.
• Латунь - сплав міді та цинку, який традиційно використовується для сантехніки.
• Поліамід - схожий на пластик, але посилений скловолокном продукт.

Незалежно від матеріалу, з якого виготовляється дана деталь, головним завданням вузла залишається запуск колонки в роботу в момент відкриття крана з гарячою водою.

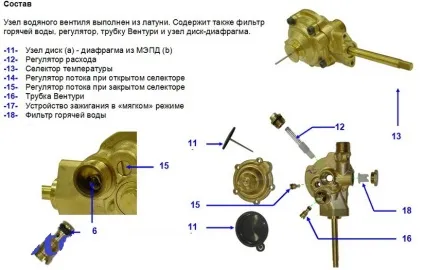

Вузол, який знаходиться в пристрої, призначений для того, щоб можна було змінити проток води, що надходить в апарат. Схема вузла передбачає наступний порядок роботи:

Водяний потік, проходячи через вузол, впливає на мембрану редуктора і з її допомогою грибок, що знаходиться у верхній камері піднімається вгору. Досягнувши верхнього рівня, шток грибка починає впливати на клапан газового блоку і таким чином відкривається доступ газу до пальника.

У той момент, коли вода перестає надходити в систему, тиск в нижній камері опускається, і клапан газового блоку придавлює грибок редуктора, тим самим перекриваючи надходження газу на пальник і колонка вимикається. Таким чином, в цей момент функція водяного вузла завершується.

Причини несправності колонки і способи їх усунення

Водонагрівач, як і будь-яке домашнє пристрій, іноді виходить з ладу і дуже важливо правильно визначити причину поломки. Досить часто споживачі скаржаться на те, що апарат починає гріти воду дуже слабо або зовсім її не нагріває повітря. У цьому випадку насамперед необхідно оглянути водяний вузол, в якому, швидше за все, засмітилася або деформувалася мембрана. Дефекти можуть бути наступні:

У будь-якому випадку пошкоджена мембрана водяного редуктора не може правильно функціонувати і реагувати на різницю тиску у водопровідній сістеме.Недостаточная розтяжка мембрани від напору води не дає газовому клапану відкритися на потрібну величину. Для того, щоб вирішити дану проблему, необхідно:

• Відключити пристрій від газової подачі.
• Прочистити блок.
• Перевірити якість мембрани.
• Замінити мембрану при необхідності.
• Додатково очистити фільтр і порожнини вузла.
• Рекомендується використовувати силіконову мембрану, яка набагато надійніше і довговічніше.

Наступною причиною неробочого стану пристрою може бути недостатньо сильний напір води, внаслідок чого настає відсутність тяги. Щоб в цьому переконатися, потрібно перевірити крани гарячої і холодної води і якщо в них однаково слабкий напір, то причина, швидше за все, криється в водопровідній системі. Але в тому випадку, коли холодна вода ллється з великим напором, ніж гаряча, то проблема знову полягає в функціонуванні водяного редуктора.

Як і в першому випадку, для того, щоб налагодити повноцінну роботу газової колонки, потрібно знати, як влаштована її схема, і в першу чергу перевірити мембрану, як частина, що входить в блок. Для усунення неполадок в цьому випадку варто розібрати редуктор і прочистити його. У тому випадку, якщо мембрана деформувалася і прийшла в непридатність, її необхідно замінити. Ще однією причиною поломки може стати як засмічення фільтрів в вузлі, так і засмічення труб, по яких рухається гаряча вода. У вигляді профілактичних заходів рекомендується раз на рік очищати прилад від сажі, знявши попередньо корпус і провести чистку пальника і теплообмінника за допомогою пилососа.

Пристрій для нагріву води, більше відоме як газова колонка, тільки на перший погляд не являє собою нічого складного. При найближчому вивченні, схема цього апарату містить чимало цікавих технічних моментів. Наприклад, водяний регулятор газової колонки, який покликаний забезпечувати безпеку роботи колонки. Він служить для автоматичного регулювання включення (при включенні гарячої води) і виключення (при відключенні водорозбору). Якщо напір буде занадто слабким, пристрій захистить апарат від перегріву. Досить часто зустрічаються регулятори, які мають заглушки і гвинти зі сталі, але це абсолютно не позначається на їх довговічності, оскільки дані деталі не піддаються впливу води і, відповідно не іржавіють.

При експлуатації газового водогрійного приладу варто пам'ятати, що постійне включення і виключення провокує сильне зношування мембрани, мікровимикача, ущільнення штока і тарілки зі штоком. Ущільнення в даному випадку відповідає за герметичність деталі і при її зношуванні з пристрою починає капати вода. Але основне навантаження йде, перш за все, на водяній вузол, тому дана частина агрегату вимагає постійної уваги і контролю. Необхідно, щоб всі деталі приладу були в зоні доступності для їх ремонту та заміни.

Отже, з усього вищесказаного можна зробити висновок, що основні несправності в роботі газової колонки досить легко можна усунути, навіть не маючи спеціальних навичок.
