Температурою каплепадения пластичних (консистентних) мастил вважається температура, при якій відбувається падіння першої краплі мастила, вміщеній в капсуль приладу і нагрівається в строго визна -лених умовах.

Температура каплепадения умовно визначає середню температуру плавлення мастила і повинна перевищувати робочу температуру тру- трудящих деталей не менше ніж на 15-20 ° С.

Обладнанням для визначення температури каплепадения смаз- ки є прилад уббелоід, зібраний, як показано на рис. 18 і 19. Основною частиною цього приладу (див. Рис. 18) є спеціальний тер- мометр 1 з металевою гільзою 5. У гільзу вставлена ​​металева чашка (капсуль) 6 з отвором діаметром 3 мм. Термометр 1 з мета- вої гільзою 5 вставлений в пробірку 3. яка поміщена в стакан з водою (гліцерином), встановлений на електроплитці.

Порядок виконання роботи:

1) вийняти чашечку (капсуль) 6 з гільзи 5 і за допомогою шпателя щільно наповнити його випробуваної мастилом так, щоб в ній не було бульбашок повітря;

2) надлишки мастила видалити з її верхньої чашечки (капсуля)

3) чашечку (капсуль) 6 вставити в гільзу 5 з термометром до упору про внутрішній буртик гільзи 5;

4) мастило, видавлену кулькою термометра через отвір

чашечки (капсуля) 6. зрізати шпателем;

5) зібраний таким чином термометр 1 з гільзою 5 і чашкою

(Капсулем) 6 з випробуваної мастилом вставити в пробірку 2;

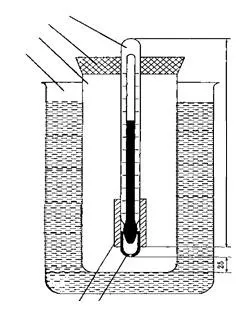

Мал. 18. Схема приладу визначення температури каплепадения мастил: 1 - термометр; 2 - пробка; 3 - пробірка;

4 - стакан; 5 - гільза; 6 - чашечка

6) на дно пробірки покласти фільтрувальний папір;

7) пробірку помістити в стакан з водою (гліцерином) і при до- щі штатива закріпити вертикально в склянці 4;

8) стакан 4 з водою (гліцерином) встановити на електроплитку і почати підігрівати так, щоб швидкість нагрівання була рівною 1-2 ° С в хвилину;

9) починати нагрівання потрібно з температури на 20 ° С нижчою за очікувану температури каплепадения;

10) температуру, при якій впаде з нижнього отвору чашеч- ки (капсуля) 6 перша крапля, потрібно приймати за температуру каплепа- дення;

11) при випробуванні мастила потрібно фіксувати дві температури: а) краплеутворення (розм'якшення мастила), при якій з чашеч-

ки (капсуля) з'являється перша крапля мастила;

б) каплепадения (плавлення), коли крапля відривається від чашечки

Мал. 19. Прилад для визначення темпера- тури мастил: 1 - термометр з капсулем; 2 - широка пробірка; 3 - стакан з термо- статиром рідиною; 4 - капсуль для випробуваної мастила; 5 - пробка; 6 - електроплитка

Досвід необхідно провести не менше 2 разів з кожної мастилом. Допу- Стиму розбіжність температур між двома паралельними дослідами не більше 1 ° С.
