Положення точки спокою на вихідний характеристиці транзистора вибирається з урахуванням необхідного зазору між робочою точкою при її максимальному видаленні від точки спокою і кордоном робочої області, як показано на рис.5. Такий зазор досягається, коли
- струм колектора в точці А IКА задовольняє умові:
- напруга колектор-емітер в точці А UкеА не менше ніж в 1,5-2 рази перевищує напруга колектор-емітер Uкен при якому в транзисторі при коллекторном струмі IКА настає режим насичення;
- напруга колектора в точці В UкеВ задовольняє умові:
- струм колектора в точці В в 1,5-2 рази перевищує величину струму на вольт-амперної характеристики для IБ = 0 при UкеВ.
Крім того, здатність навантаження лінія по змінному струмі повинна бути віддалена від гіперболи Ркmax.

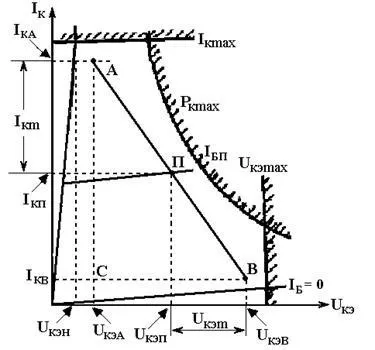

Рис.5. До визначення положення точки спокою
Точка спокою знаходиться на середині прямої, що з'єднує точки А і В. Відстань цих точок від точки спокою визначає амплітуди змінних складових напруги колектор-емітер Uкеm і колекторного струму Iкm. які, в свою чергу, пов'язані з величиною потужності на виході каскаду співвідношеннями:
Рвих = 0,5 IкmUкеm. (7)
Як випливає зі співвідношення (7), для отримання більшого рівня вихідної потужності необхідно, щоб Rк >> Rн.
Відповідно до положення точки спокою на вихідний характеристиці транзистора визначаються значення постійних складових колекторного струму Iкп і напруги колектор-емітер UкеП (див. Рис.4 і 5). За вольт-амперної характеристики, що проходить через точку спокою, визначається постійна складова базового струму Iбп. Постійна складова напруги база-емітер UБеП визначається за величиною струму Iбп з використанням вхідних вольт-амперної характеристики, знятої при напрузі Uке і відмінною від нуля (див. Рис.3).
З проведеного розгляду випливає, що задаються значення параметрів підсилювального каскаду можуть бути реалізовані при використанні обраного типу транзистора, якщо прямокутний трикутник, катети якого дорівнюють відповідно 2Iкm і 2Uкеm. вписуються в робочу область на вихідний характеристиці при обумовлених вище умовах. Такий трикутник з вершинами А, В і С показаний на рис.5.
