У статті розглянуто відносно простий випадок відновлення котушки динаміка: без необхідності виготовлення нової основи для котушки (алюмінієва основа добре збереглася); через чималої потужності динаміка, застосовується емальпровід значного перетину, який легко укладати.
Для перемотування котушки динаміка нам знадобляться наступні основні інструменти і засоби:
- Циліндрична, суцільнометалева оправлення (болванка), для установки всередину каркаса котушки в процесі намотування.
- Клей «БФ-2». Клей «Момент». Ацетон. Етиловий спирт.
- Емальований провід (емальпровід) певної довжини і перетину, для виготовлення нової обмотки котушки.
- Намотувальний станочек.
- Штангенциркуль.
- Електропаяльник.
Флакон 100 мл з клеєм БФ-2.
На одну перемотування котушки витрачається не більше 10 мл.
Алюмінієва (нерозрізна) оправлення.
Зовнішній діаметр становить 49,5 +/- 0,05 мм. Діаметр внутрішнього отвору дорівнює 8 мм. Довжина - близько 60 мм.
Котушка ІЕК КУ 09-18 (24В) як джерело намоточного дроти.
Перед намотуванням, провід необхідно гарненько розпрямити і перемотати на іншу накопичувальну котушку, що має круглу форму.
Розбирання динаміка.
Більшість динамічних головок не призначене для їх розбирання і є як би одноразовими (нерозбірними, малопридатними до ремонту) компонентами акустичних систем. На практиці, вдало розібрати динамік типової конструкції і зібрати його заново вдається часто. Основне завдання полягає в розм'якшення клею, за допомогою якого скріплюється безліч складових частин динаміка, і відділенні їх один від одного без травмування і деформації.
Гвинти динаміка мають шестигранний шліц (фото зліва).
Сабвуфер без динаміка (фото праворуч).

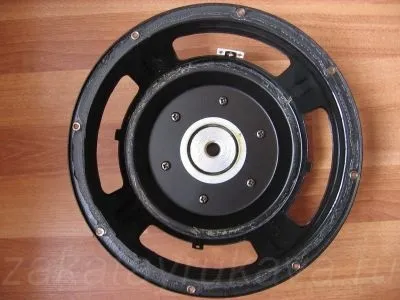

Динамік сабвуфера (до ремонту).
На динаміці присутній маркування "10P32", напевно, яка вказує на діаметр 10 дюймів і опір 3,2 Ома.
Послідовність операцій наступна.
По-перше, отпаиваем гнучкі плетені провідники (тоководов) від панельки на кошику динаміка.
По-друге, знімаємо пилозахисний ковпачок. Для цього, просочуємо клейовий шов ацетоном (наприклад, шприцом з голкою), кінчиком ножа відокремлюємо ковпачок від дифузора. За результатами даної операції слід зробити висновок про якість размягчении клею ацетоном, і необхідності в застосуванні будь-якого іншого розчинника.
Зняття пилозахисні ковпачка.
По-третє, від'єднуємо верхній підвіс дифузора від кошика, просочивши клейовий шов розчинником. У разі ремонту сабвуферного динаміка, що має міцний гумовий підвіс, завдання істотно спрощується.

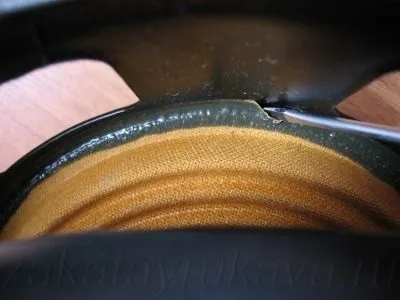

Процедура відключення верхнього підвісу дифузора від кошика динаміка.
По-четверте, дуже акуратно відокремлюємо центруючу шайбу нижнього підвісу дифузора від кошика динаміка. Для цього, рясно просочуємо клейовий шов розчинником, чекаємо кілька хвилин, і неспішно, за допомогою невеликої пласкої викрутки, обробити шайбу від кошика.

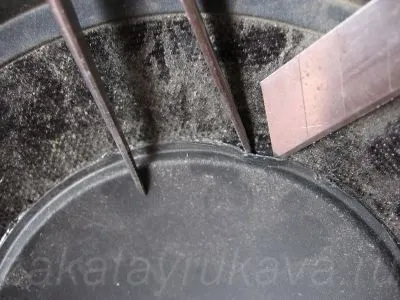

Від'єднання центрирующей шайби (нижнього підвісу дифузора) від кошика динаміка.
Тепер дифузор повинен вільно витягти з кошика. Відклеюватися центруючу шайбу від дифузора немає необхідності.
Динамік без дифузора.

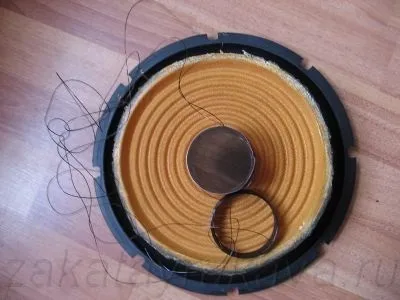

Дифузор має маркування "YC-246A".
Оцінюємо стан електромагнітної системи динаміка: котушки, постійного магніту. У нашому випадку, рідна котушка SVEN-івського динаміка, намотана мідним емальпроводом круглого перетину, мала жалюгідний вигляд: почорніла від надмірного нагрівання емаль, кілька відклеївся крайніх витків, котушка легко розмотується (клей повністю вигорів). Найімовірніше, це стало наслідком виходу з ладу підсилювача потужності сабвуфера. Висновок очевидний - необхідна повна заміна проводу котушки.
Стан старої звукової котушки. Алюмінієвий каркас не постраждав.
Вибір дроти для намотування.
Простий спосіб з достатньою точністю визначити необхідну довжину нового проводу - порахувати довжину одного витка (знаючи його радіус), помножити на число витків в шарі і на число шарів. Динамік сабвуфера SVEN має чотиришарову котушку з 34-ма витками в кожному шарі. За вимірами, зовнішній діаметр згорілої котушки дорівнює 53 мм, отже, довжина одного витка (в максимумі, на поверхні котушки) дорівнює: 53 x 3,14 = 166,42 мм. Множимо цю довжину на загальне число витків в котушці: 166,42 x 34 x 4 = 22633,12 мм. Таким чином, округливши в більшу сторону (додавши невеликий запас), для перемотування котушки нам необхідно не менше 23 метрів емальованого дроту.
Зовнішній і внутрішній діаметри згорілої котушки дорівнюють 53 і 50 мм відповідно (вимірювання приблизні через наявність деформацій обмотки).
Діаметр проводу визначається за допомогою мікрометра або штангенциркуля. Площа круглого перетину обчислюється за загальновідомою формулою: S = Pi x R 2. де R - радіус проводу. Необхідно виміряти діаметр проводу як по міді (зі знятою лакової ізоляцією), так і по ізоляції (для нас важливий і зовнішній діаметр майбутньої котушки). Для видалення ізоляційного лаку з дроту, при вимірюванні діаметру по міді, необхідно нагріти кінчик дроту до красна (спалити лак) і видалити продукти згоряння розчинником. За результатами вимірювань, згоріла котушка сабвуферного динаміка була намотана дротом діаметром 0,38 мм по міді (перетин 0,113 кв.мм) і 0,44 мм по лаку. Тепер належить досить непросте завдання - відшукати такий же, або дуже близький, провід. Якщо не вдається купити потрібний дріт, можна змотати його з будь-якого електронного пристрою. Наприклад, в якості донорів емальпровода, добре зарекомендували себе котушки електромагнітних контакторів (пускачів). Залежно від напруги і типу контактора, в їх котушках застосовується провід різних перетинів і довжин.
Діаметр проводу згорілої котушки.
За міді - 0,38 мм (фото зліва); по лаку - 0,44 мм (фото праворуч).
Діаметр дроту для нової обмотки.
За міді - 0,35 мм (фото зліва); по лаку - 0,40 мм (фото праворуч).
Якщо в результаті довгих пошуків не вдалося знайти оригінальний провід, то можна використовувати провід іншого перерізу, з перерахунком числа витків, шарів і опору котушки. Потрібно пам'ятати, що змінюючи переріз проводу, змінюються і характеристики динамічної головки, а так же магнітний зазор і висота намотування. Перед прийняттям рішення про застосування в намотуванні котушки «чужорідного» дроти, потрібно точно розрахувати геометричні та електричні параметри майбутньої котушки, спрогнозувати роботу динамічної головки з новими параметрами в акустичній системі.
Для перемотування котушки динаміка від сабвуфера SVEN, вдалося відшукати близький за параметрами провід (діаметром 0,35 мм по міді, 0,40 - по лаку) в котушці КУ 09-18 (24В) контактора ІЕК. Довжина проводу в котушці контактора майже в два рази перевищила необхідне значення.
Обмотувальні дані (диметр дроти по міді і число витків) в котушках пускачів серій ПМЕ і ПАЕ для частоти струму 50 Гц.
Виготовлення намоточного станочка.
Станочек є П-образною конструкцію, що має вісь обертання оправлення (болванки) котушки динаміка і вісь обертання котушки з запасом намоточного дроти. Для осей необхідно передбачити можливість регулювання зусиль обертання, тобто будь-якої гальмо, для запобігання саморазмативанія дроти. Так само, конструкція станочка повинна мати місця для кріплень знежирюючого і клєєнаносящего валиків, через які буде проходити провід перед тим, як потрапить котушку динаміка. Якщо ж ремонт динаміків не є частим заняттям, то досить виготовити на швидку руку, показану на малюнку нижче, конструкцію з обрізків плити МДФ.
БФ2 - кращий варіант (особливо, з нагріванням).
Мотати котушку рідним проводом - найвірніше рішення. Для збільшення потужності потрібен більш потужний динамік, або більш потужний підсилювач.
